Configurar as Propriedades de um Gauge

Personalize uma visualização de gauge atualizando as propriedades.

  1. Na Home page, passe o cursor do mouse sobre uma pasta de trabalho, clique em Ações e, em seguida, selecione Abrir.
  2. Clique em uma visualização de gauge para selecioná-la.

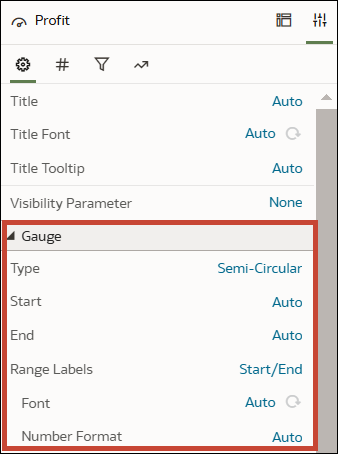

  3. Clique em Propriedades. Expanda a seção Gauge na guia Geral.
    Descrição de GUID-3E5A1CD7-9147-4A7C-88CB-928C7020F6DA-default.png segue
    .png

  4. Na linha Tipo, mantenha o tipo de gauge semicircular padrão ou clique em Semicircular e selecione uma opção diferente para alterar a forma do gauge:
    • Circular
    • Barra Horizontal
    • Barra Vertical
  5. Na linha Iniciar, clique em Automático, selecione Personalizado e insira um valor.
  6. Na linha Terminar, clique em Automático, selecione Personalizado e insira um valor.
  7. Na linha Labels de Intervalo, clique em Nenhum e selecione:
    • Início/Término para mostrar os valores inicial e final especificados nas propriedades Início e Término.
    • Tudo para mostrar valores de intervalo em intervalos iguais ao longo do gauge, incluindo os valores inicial e final.

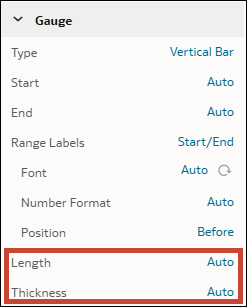

  8. Para um indicador de Barra Horizontal ou Barra Vertical, clique em Automático nas linhas Tamanho e Espessura, depois clique em Personalizado e informe um valor para controlar o tamanho da barra.
    Descrição de GUID-84787C9B-B858-4311-815F-62FD17E29B57-default.png segue
    .png

  9. Para um indicador de Barra Horizontal ou Barra Vertical, na linha Posição em Labels de Intervalo, clique em Abaixo ou Antes e selecione Acima ou Depois para alterar a posição do label.

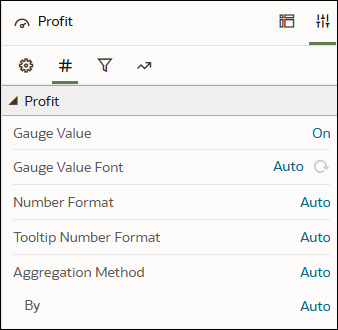

  10. Clique na guia Valores e expanda o elemento de dados que você deseja configurar.
    Descrição de GUID-CE9782D7-508F-4608-85E9-64A420452D0E-default.png segue
    .png

  11. Clique em Salvar.
