Exemplo: Criação de um Gráfico para Exibir a Data de Término Real e a Data de Término Planejada

Este exemplo mostra uma representação das tarefas planejadas em relação à conclusão real ao longo do tempo, o que permite verificar se os cronogramas estão adiantados ou atrasados. O gráfico mostra todas as datas de término das tarefas que ocorrem em uma data específica ou após essa data. Ele mostrará um grande número de tarefas no início do cronograma e diminuirá gradualmente até a tarefa final do cronograma.

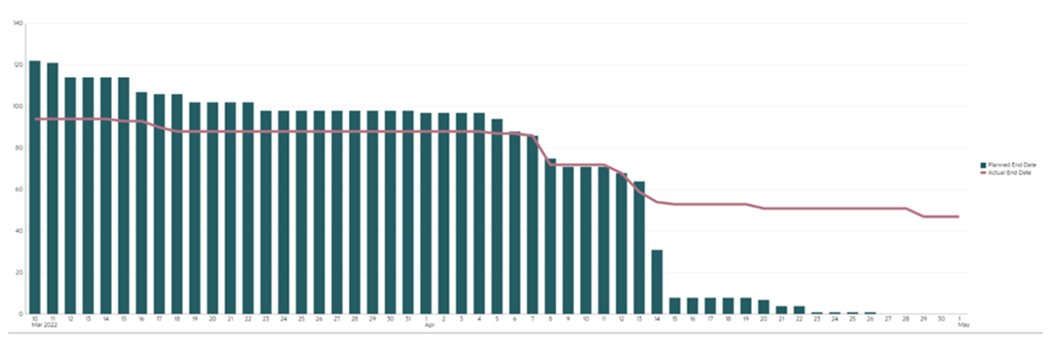

O gráfico gerado é mostrado abaixo. Clique em qualquer área do gráfico para detalhar e exibir os registros individuais que compõem essa área agregada.

Para criar este gráfico:

1. Na página inicial, clique em Tarefas e, em seguida, clique em Agendar Tarefas para exibir a Lista de Tarefas.
2. No Seletor de Exibição localizado na parte superior da página, selecione Exibição de Gráfico.

   A exibição de gráfico é mostrada com um gráfico padrão.

3. Clique no ícone Editar no canto superior direito para exibir a caixa de diálogo Editar Gráfico.
4. Na guia Propriedades, especifique o seguinte:



   • Em Tipo, selecione Combinação.
   • Em Plano de Fundo, selecione Sem Preenchimento.
   • Em Posição do Rótulo, selecione Sem Rótulo.
   • Em Posição do Rótulo de Barra, selecione Sem Rótulo.
   • Selecione Peso da Linha como 5.
   • Selecione Linhas de Grade.
   • Desmarque Eixo Y Duplo.
   • Em Período, escolha Seleção.

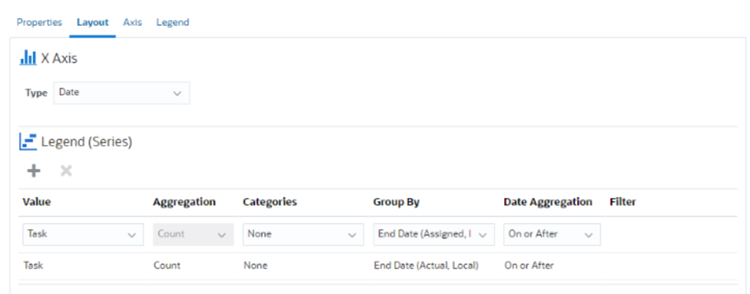

5. Na guia Layout, especifique o seguinte:



   • Na seção Eixo X, para Tipo, selecione Data.
   • Na seção Legenda (Série), insira dois valores:

     Para a primeira entrada:

     • Em Valor, selecione Tarefa.
     • Em Categorias, selecione Nenhuma.
     • Em Agrupar por, selecione Data de Término (Atribuída)
     • Em Agregação de Datas, selecione Em ou Após.

     Para a segunda entrada:

     • Em Valor, selecione Tarefa.
     • Em Categorias, selecione Nenhuma.
     • Em Agrupar por, selecione Data de Término (Real, Local)
     • Em Agregação de Datas, selecione Em ou Após.
6. Na guia Eixo, deixe as configurações padrão como estão.
7. Na guia Legenda, especifique o seguinte:
   • Em Posição da Legenda, selecione Direita.
   • Em Paleta, selecione Redwood.
8. Clique em OK.
