Exibição de Gráfico: Conclusão do Formulário ao longo de um Período

O exemplo a seguir mostra a conclusão do formulário por tipo de modelo. Ela permite ver rapidamente como a coleta de dados complementares está progredindo por tipo de dados.

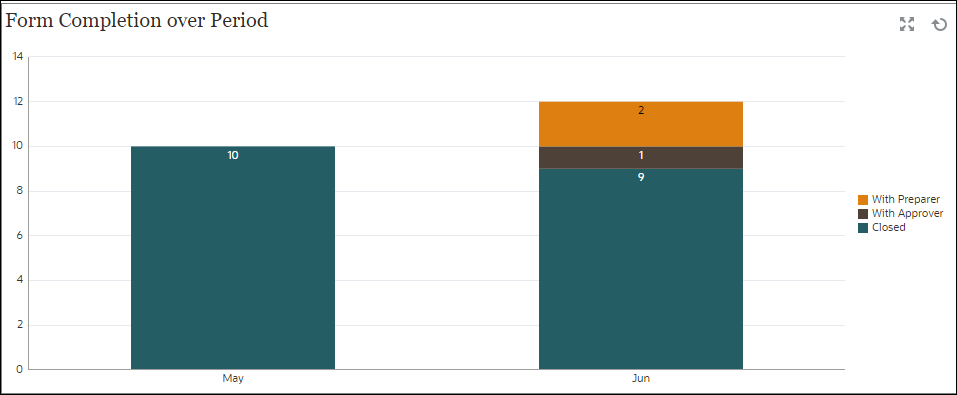

Conclusão do Formulário ao longo de um Período

No dashboard, exibição esquerda superior:

  1. Clique no ícone Tipo de Objeto e selecione Formulários do Supplemental Data > Padrão.
  2. Clique no ícone Seletor de Exibição e selecione Exibição de Gráfico.
  3. Clique no ícone Configurações e especifique o seguinte:
    • Na guia Propriedades:
      • Título: Conclusão do Formulário ao longo de um Período
      • Tipo: Coluna
      • Plano de Fundo: Sem preenchimento
      • Posição do Rótulo: Borda Interna
      • Orientação: Vertical
      • Linhas de Grade: Marque esta caixa de seleção
      • Período: Seleção
    • Na guia Layout:
      • Eixo X:
        • Tipo: Atributo
        • Atributo 1: Período
        • Classificar: Entidade no primeiro menu suspenso e Decrescente no segundo menu suspenso.
      • Legenda (Série):
        • Valor: Formulário
        • Agregação: Contagem
        • Categorias: Status (Detalhado)
    • Na guia Eixo:
      • Selecione Eixo Y.
      • Mínimo: Automático
      • Máximo: Automático

      • Unidade Principal: Automático

      • Unidade Secundária: Automático
    • Na guia Legenda:
      • Posição da Legenda: Direita
      • Paleta: Redwood
      • Selecione os rótulos padrão para cada série.
      • Selecione as cores padrão para cada série.
  4. Clique em OK.
