Использование цвета и размера на диаграмме Гантта
Добавьте контекст на диаграмму Гантта, добавив столбцы в поля "Цвет" и "Размер" на панели "Синтаксис". Благодаря этому цвет и размер столбцов на графике изменится, а на визуализацию добавятся обозначения с объяснением.

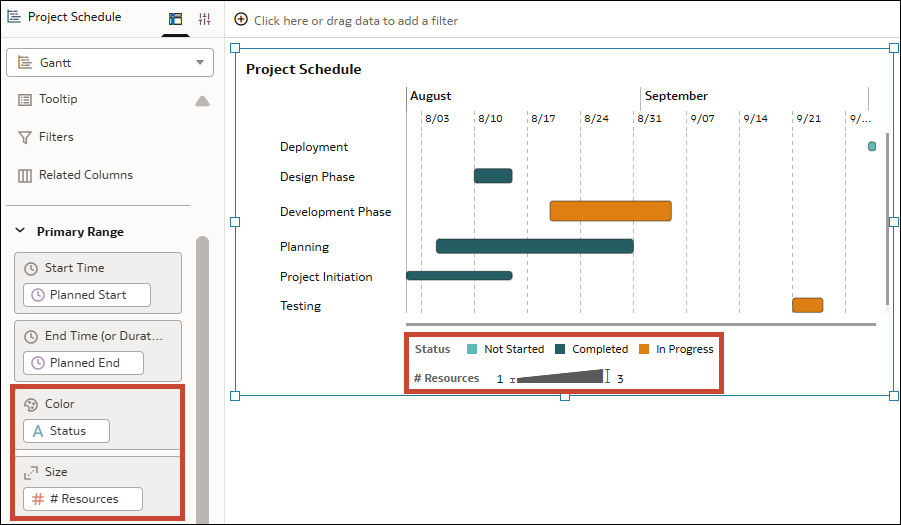

Например, можно использовать цвет столбцов для указания статуса задач с помощью атрибута "Статус". Также можно использовать размер столбцов, чтобы указать количество ресурсов, потребляемых событиями, используя показатель, например "Ресурсы".
.png
Столбцы можно добавить в поля "Цвет" и "Размер" как для основного диапазона, так и для вторичного. В "Цвет" можно добавить несколько столбцов, но в "Размер" только один.
- На главной странице наведите курсор на рабочую книгу, нажмите Действия и выберите Открыть.
- Нажмите на визуализацию диаграммы Гантта, чтобы выбрать ее.
- На панели "Данные" перетащите соответствующий атрибут или столбец показателя в поле Цвет на панели "Синтаксис".
- На панели "Данные" перетащите соответствующий столбец показателя в поле Размер на панели "Синтаксис".
- Нажмите Сохранить.
