Robuste Roving Edge Infrastructure-Geräte
Beschreibt, wie Sie den robusten Schutz auf Ihrem Roving Edge Infrastructure-Gerät installieren.
Jedes Oracle Roving Edge Device wird im robusten Gehäuse montiert. Befolgen Sie die Anweisungen in diesem Abschnitt, um Ihr Roving Edge Device in seinem robusten Gehäuse zu verwenden. Das Entfernen des Geräts aus dem Gehäuse wird nicht empfohlen und kann das Gerät beschädigen.
-
Entfernen Sie die Endkappen aus dem Ruggedized Transit Case, indem Sie die Flügeldrehverschlüsse auf beiden Seiten lokalisieren und diese gegen den Uhrzeigersinn drehen, wie gezeigt, um jede Endkappe zu entriegeln.

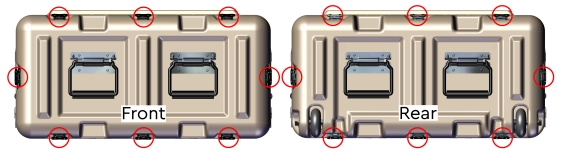

Position der Flügelverriegelung
Die Wendeverriegelungen sind an den dargestellten Stellen zu finden. Auf jeder Kappe befinden sich insgesamt acht Wendeverriegelungen.

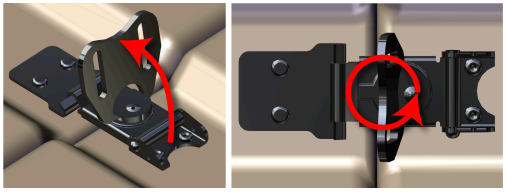

Wing-Turn-Latch-Operation

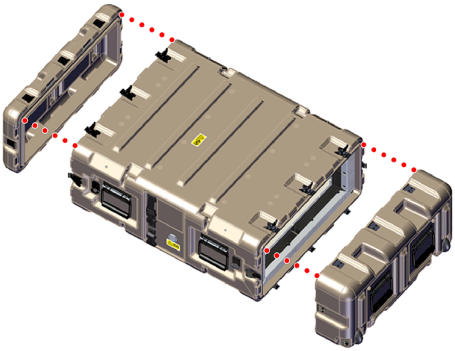

Ziehen Sie die Endkappen vom Gehäuse weg.
Entfernen der Endkappen aus dem robusten Transportgehäuse
-
Bereiten Sie die EMI-Filterbaugruppen für die Systeminstallation vor.
Hinweis
Die EMI-Filterbaugruppen bleiben bei der Installation des Systems mit Erdungskabeln am Faraday-Käfig befestigt. Diese Erdungskabel sind empfindlich und können beschädigt werden, wenn die EMI-Filterbaugruppe zu hart gezogen wird.
Verwenden Sie von der Vorderseite des Ruggedized Transit Case eine T15 Torx.

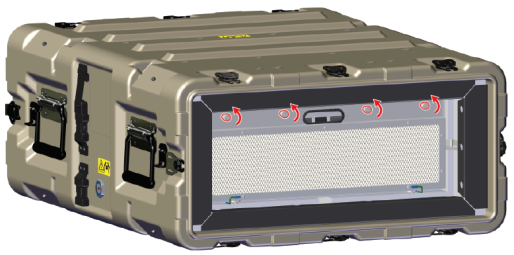

Lösen der vorderen EMI Filterbaugruppe Captive Schrauben

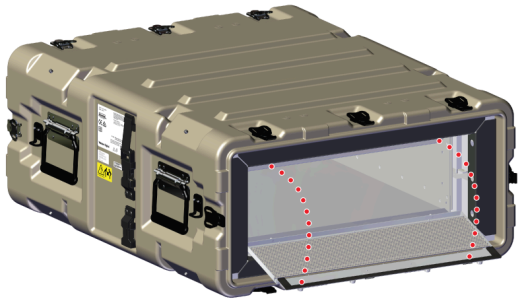

Drehen Sie die Oberseite der EMI-Filterbaugruppe vorsichtig nach unten, bis sie auf dem Gehäuse aufliegt, wie in der folgenden Abbildung dargestellt.
Drehen der vorderen EMI-Filterbaugruppe
Verwenden Sie von der Rückseite des Ruggedized Transit Case einen T15 Torx-Schraubendreher, um die unverlierbaren Schrauben an der hinteren EMI-Filterbaugruppe zu lösen.

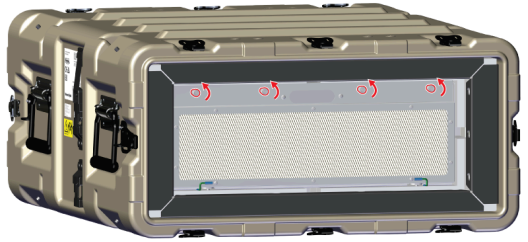

Lösen der hinteren EMI Filterbaugruppe Captive Schrauben

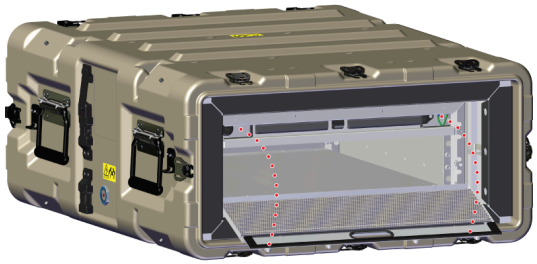

Drehen Sie die Oberseite der EMI-Filterbaugruppe vorsichtig nach unten, bis sie auf dem Gehäuse aufliegt, wie in der folgenden Abbildung dargestellt. Achten Sie darauf, die am Boden der EMI-Filterbaugruppe angebrachten Erdungsdrähte nicht zu beschädigen.
Drehen der hinteren EMI-Filterbaugruppe
-

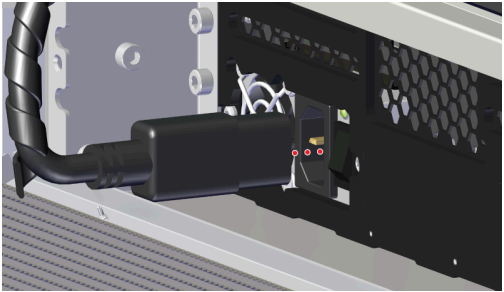

Schließen Sie das interne Netzkabel vom Faraday-Käfig an die Rückseite des Systems an, wie dargestellt:
Hinweis
Wenn das System und die Ruggedized Transit Case-Konfiguration an einen anderen Standort transportiert werden, installieren Sie die Kabel nicht.
Anschluss des Faraday-Käfig-Stromkabels
-
Installieren Sie die Daten- und Stromkabel und setzen Sie die EMI-Filterbaugruppe wieder auf den Faraday-Käfig.
Leiten Sie die Kabel QSFP28, DB9 und Ethernet (optional) über den linken Kabelkanal weiter, und ziehen Sie sie, um sicherzustellen, dass genügend freie Kabel vorhanden sind, um die Kabel an jeden ihrer Ports zu anschließen.

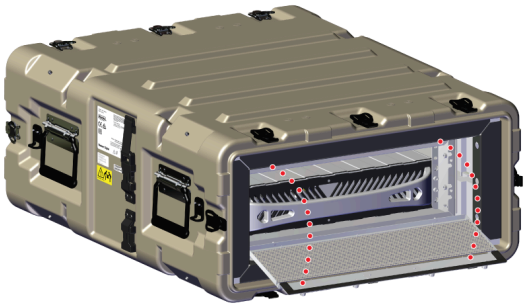

Datenkabel linke Kanalroute

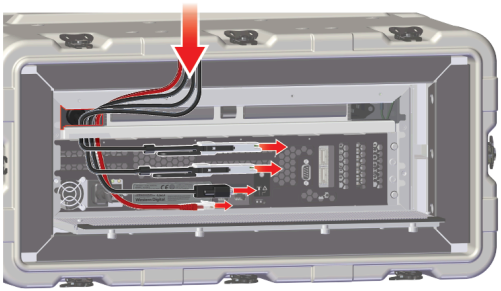

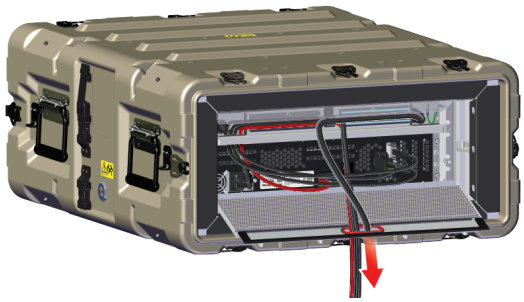

Verbinden Sie jedes Kabel mit den dafür vorgesehenen Anschlüssen, leiten Sie das Kabel durch die Schaumkanäle und leiten Sie das andere Ende der Datenkabel durch die ovale Aussparung an der EMI-Filterbaugruppe.
Datenkabel linke Kanalroute
Schließen Sie das Netzkabel an den Anschluss an, der sich im rechten Kabelkanal befindet, leiten Sie das Kabel durch den Schaumkanal und die Kabelhalterung und durch die ovale Aussparung an der EMI-Filterbaugruppe, wie dargestellt.

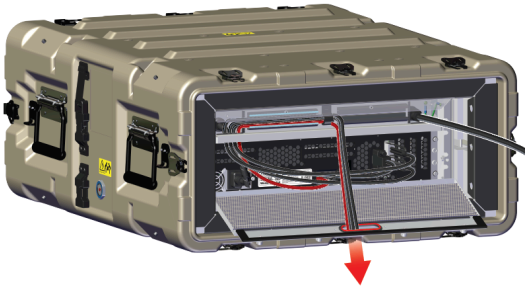

Stromkabelverbindung und -führung

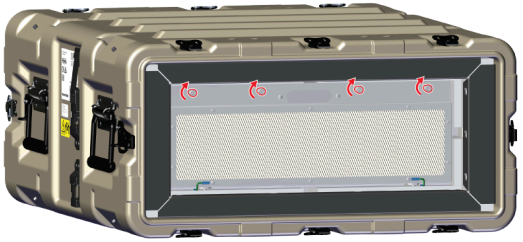

Drehen Sie die Kabel und drücken Sie die EMI-Filterbaugruppe nach vorne, um die unverlierbaren Schrauben an den Schraubenlöchern auszurichten und sie mit Daumen und Finger anzuziehen. Achten Sie darauf, Druck auszuüben, da die Schaumkanäle, die Kabel führen, Widerstand bieten. Sobald die Kabel und der EMI-Filter ordnungsgemäß installiert sind, verwenden Sie einen T15 Torx-Schraubendreher, um die unverlierbaren Schrauben an der vorderen EMI-Filterbaugruppe anzuziehen.
Drehen und Sitzen der hinteren EMI-Filterbaugruppe

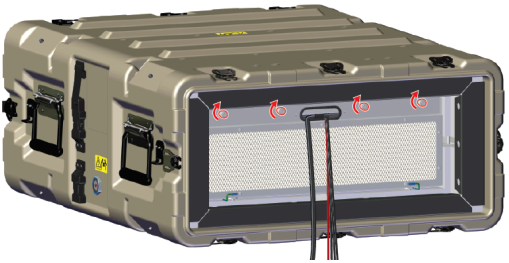

Anziehen der hinteren EMI Filterbaugruppe Captive Schrauben
-
Identifizieren Sie die EMI-Filterbaugruppe für das Frontend des Faraday-Käfigs. Die vordere EMI-Filterbaugruppe ist ein Vollbild, während der hintere EMI-Filter eine ovale Aussparung für das Routing der Kabel an der Rückseite des Gehäuses aufweist.
Drehen Sie die Oberseite der EMI-Filterbaugruppe vorsichtig von der Vorderseite des Ruggedized Transit Case bis zu den Schraubenlöchern der EMI-Filterbaugruppe am Faraday Cage, wie in der folgenden Abbildung dargestellt. Achten Sie darauf, die am Boden der EMI-Filterbaugruppe angebrachten Erdungsdrähte nicht zu beschädigen.
Drehen und Sitzen der vorderen EMI-Filterbaugruppe
Verwenden Sie einen T15 Torx-Schraubendreher, um die unverlierbaren Schrauben an der vorderen EMI-Filterbaugruppe anzuziehen.
Sicherung der vorderen EMI-Filterbaugruppe
Achten Sie darauf, dass die Erdungskabel auf der EMI-Filterbaugruppe bei der Neuinstallation nicht eingeklemmt werden.

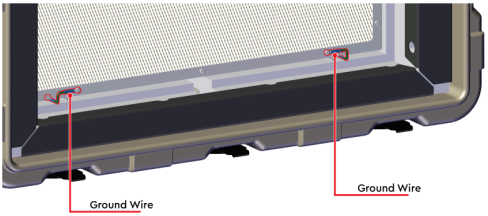

Erdungsdrahtidentifikation
