Konnektivitätsprobleme mit Network Path Analyzer beheben

Mit Network Path Analyzer können Sie Konnektivitätsprobleme in Oracle Analytics Cloud beheben.

Voraussetzungen

Sie benötigen die erforderlichen Policys für die Verwendung von Network Path Analyzer. Siehe Network Path Analyzer - Required Permissions.

  1. Klicken Sie in der Oracle Cloud Infrastructure-Konsole in der oberen linken Ecke auf Symbol für Navigationsmenü.
  2. Klicken Sie auf Networking. Klicken Sie unter Netzwerk-Befehlscenter auf Netzwerkpfad-Analyzer.
  3. Klicken Sie auf Netzwerkpfadanalyse erstellen.
  4. Geben Sie unter Name und Compartment einen Namen für die Analyse ein, und wählen Sie das Compartment aus, in dem Sie die Analyse erstellen möchten.
  5. Wählen Sie unter Protokoll das Netzwerkprotokoll aus, das die Verbindung verwendet. Beispiel: TCP.
  6. Geben Sie die Quell- und Ziel-IP-Adresse der Verbindung ein, die Sie analysieren möchten. Führen Sie einen der folgenden Schritte aus:
    • Option 1 - Quelle: Oracle Analytics Cloud (öffentlich oder privat) Ziel: Private Datenquelle, auf die über einen privaten Kanal zugegriffen werden kann
      1. Wählen Sie unter Quelle die Option IP-Adresse eingeben aus, und geben Sie die Egress-IP-Adresse ein, mit der Oracle Analytics Cloud über einen privaten Zugriffskanal auf Ihre privaten Datenquellen zugreift. Beispiel: 10.20.30.100. Ein Portwert ist nicht erforderlich.

        Wenn Ihr privater Kanal über mehrere Egress-IPs verfügt, wählen Sie eine davon aus, um die Konnektivität zu testen. Siehe Egress-IP-Adresse Ihres privaten Zugriffskanals suchen.

        Beschreibung von oac_console_ip_egress.jpg folgt
        Beschreibung der Abbildung oac_console_ip_egress.jpg
      2. Wählen Sie unter Ziel die Option IP-Adresse eingeben aus, und geben Sie die IP-Adresse der privaten Datenquelle (auf Oracle Cloud Infrastructure oder On-Premise) und den Zielport ein. Beispiel: 10.20.30.40 und 1522.
    • Option 2 - Quelle: Compute-Instanz (auf Oracle Cloud Infrastructure oder On-Premise) Ziel: Oracle Analytics Cloud (öffentlich oder privat)
      1. Wählen Sie unter Quelle die Option IP-Adresse eingeben aus, und geben Sie die IP-Adresse ein, die von der Compute-Instanz für den Zugriff auf Oracle Analytics Cloud verwendet wird. Beispiel: 192.123.456.1. Ein Portwert ist nicht erforderlich.
      2. Wählen Sie unter Ziel die Option IP-Adresse eingeben aus, und geben Sie die IP-Adresse von Oracle Analytics Cloud und den Zielport 443 ein. Beispiel: Geben Sie 129.123.123.123 und 443 ein.

        Siehe IP-Adresse Ihrer Analytics-Instanz suchen.

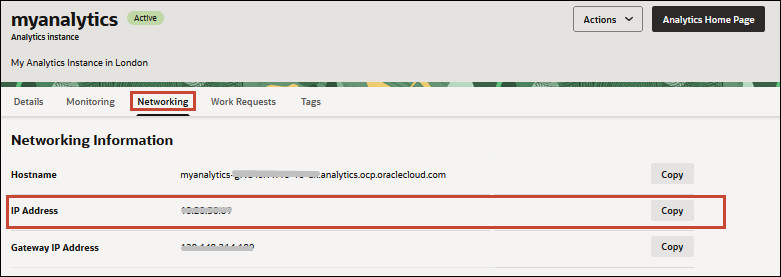

        Beschreibung von oac_console_ip_only.png folgt
        Beschreibung der Abbildung oac_console_ip_only.png
  7. Wählen Sie unter Richtung die Option Bidirektional aus.
    Pfad für Analyse konfigurieren
  8. Klicken Sie auf Analyse ausführen, und warten Sie auf die Ergebnisse.

    Beispiel: Wenn im Pfad für den weitergeleiteten Traffic ein Konnektivitätsproblem auftritt, können die Ergebnisse wie folgt aussehen.

    Verbindungsproblem für Weiterleitungspfad

    Um herauszufinden, was fehlt, klicken Sie auf den Pfeil Nach unten, um weitere Informationen anzuzeigen. Network Path Analyzer gibt an, ob eine Route in der Routentabelle fehlt oder eine Sicherheits-Policy in einer Netzwerksicherheitsgruppe oder Sicherheitsliste fehlt.

    Verbindungsproblem für Weiterleitungspfad

Weitere Informationen finden Sie im Network Path Analyzer-Video von Oracle oder in der Network Path Analyzer-Dokumentation.
