Referenztopologien

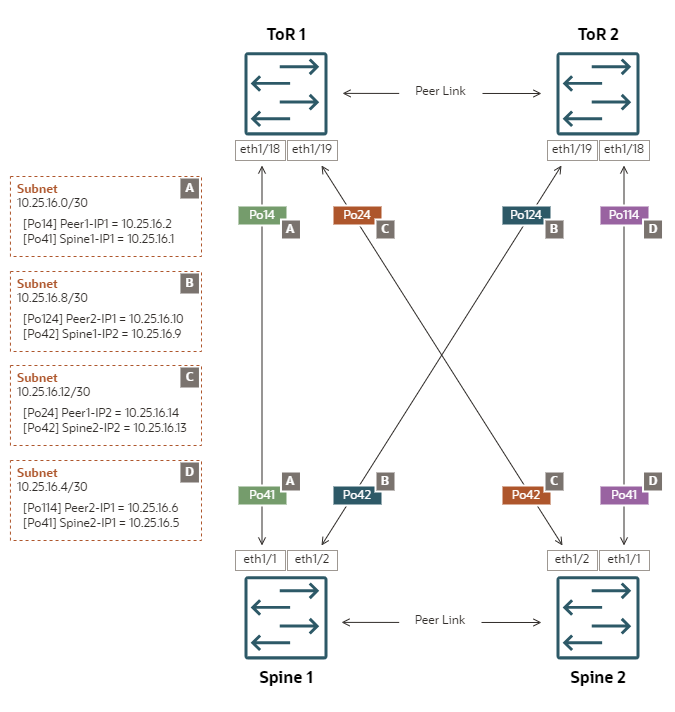

ECMP Mesh ermöglicht die Bereitstellung von Layer-3-Netzwerken gemäß bewährten Best Practices. Diese Uplink-Topologie wird dringend empfohlen.

Konfigurationseigenschaften

• Mesh-Topologie – jeder Wirbelsäulen-Switch ist mit zwei unabhängigen Rechenzentrums-Switches verbunden

• Statisches Routing – Der gesamte Egress-Traffic von einem Uplink durchläuft eine einzelne Gateway-IP, die auf seinem Peer-Netzwerkgerät im Data Center konfiguriert ist

• ECMP – Bandbreitenoptimierung über mehrere redundante Links oder Pfade hinweg

• Separate /30-Subnetze – jeder Uplink verbindet einen Spine Switch-Portkanal mit einem Data Center Switch-Portkanal in einem /30-Subnetz

Topologie-Highlights

• Alle Uplinks sind als LACP-/aktive Portkanäle mit rate=fast konfiguriert

  • Portkanal Po41 stellt die erste Gruppe von Links auf beiden Wirbelsäulen-Switches dar. Sie verbinden sich gerade mit den entsprechenden ToR-Switches.

  • Portkanal Po42 stellt die zweite Gruppe von Links auf beiden Wirbelsäulen-Switches dar. Sie crossconnect zu den entsprechenden ToR-Switches.

• Die Switch-Ports ToR, die eine Verbindung zu den Spine Switches herstellen, müssen im Zugriffsmodus eingerichtet werden. Das Spanning-Baumprotokoll muss deaktiviert sein.

• Erfordert 4 eindeutige Subnetze: Eine /30-Subnetzgröße wird empfohlen, aber /31 ist möglich, wenn die ToR-Switches dies unterstützen.

  • Statische Routen mit gleichen Kosten zu beiden ToR-Switches werden automatisch eingerichtet.

  • Egress-Traffic kann zu einem der 4 Uplinks hashing.

  • Es ist NICHT möglich, bestimmten VCN-/VM-Egress-Traffic über einen bestimmten Uplink zu isolieren.

Beispiel für die Konfiguration des Spine Switch

• Wirbelsäulenschalter 1

  interface port-channel41
    description "customer uplink"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.1/30
    ip nat outside

  interface port-channel42
    description "customer uplink 2"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.9/30
    ip nat outside

  ip route 0.0.0.0/0 po41 10.25.16.2 20
  ip route 0.0.0.0/0 po42 10.25.16.10 20

  Routen hinzugefügt:

  0.0.0.0/0, ubest/mbest: 2/0
    *via 10.25.16.2, [20/0], 6d08h, static
    *via 10.25.16.10, [20/0], 6d08h, static

• Wirbelsäulenschalter 2

  interface port-channel41
    description "customer uplink"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.5/30
    ip nat outside

  interface port-channel42
    description "customer uplink 2"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.13/30
    ip nat outside

  ip route 0.0.0.0/0 po41 10.25.16.6 20
  ip route 0.0.0.0/0 po42 10.25.16.14 20

  Routen hinzugefügt:

  0.0.0.0/0, ubest/mbest: 2/0
    *via 10.25.16.6, [20/0], 6d07h, static
    *via 10.25.16.14, [20/0], 6d07h, static

VRRP Mesh würde sich negativ auf die Netzwerkleistung auswirken. Diese Uplink-Topologie wird NICHT empfohlen.

Wenn die Uplinks in einer Mesh-Topologie eingerichtet sind, gibt es 4 eindeutige Layer-3-Uplinks zu den ToR-Switches. In einer Switch-Konfiguration des Redundanzprotokolls für virtuelle Router wird Egress-Traffic in der Regel über den Uplink mit der primären/aktiven Rolle weitergeleitet. Somit würde eine VRRP-Mesh-Konfiguration die Egress-Bandbreite auf nur 25 Prozent der tatsächlichen Kapazität reduzieren. Daher wird diese Konfiguration als nicht unterstützt betrachtet.

Dynamic Mesh ermöglicht Layer-3-Netzwerkbereitstellung gemäß bewährten Best Practices. Diese Uplink-Topologie wird dringend empfohlen.

Konfigurationseigenschaften

• Mesh-Topologie – jeder Wirbelsäulen-Switch ist mit zwei unabhängigen Rechenzentrums-Switches verbunden

• Dynamisches Routing – sowohl autonome Peer-Systeme als auch die Appliance und das Data Center tauschen Routinginformationen mit eBGP (externes Border Gateway Protocol) aus. Der beste Routingpfad wird basierend auf den von den einzelnen AS bekannt gegebenen Informationen zur Netzwerkverfügbarkeit dynamisch angepasst.

• Separate /30-Subnetze – jeder Uplink verbindet einen Spine Switch-Portkanal mit einem Data Center Switch-Portkanal in einem /30-Subnetz

Topologie-Highlights

• Alle Uplinks sind als LACP-/aktive Portkanäle mit rate=fast konfiguriert

  • Portkanal Po41 stellt die erste Gruppe von Links auf beiden Wirbelsäulen-Switches dar. Sie verbinden sich gerade mit den entsprechenden ToR-Switches.

  • Portkanal Po42 stellt die zweite Gruppe von Links auf beiden Wirbelsäulen-Switches dar. Sie crossconnect zu den entsprechenden ToR-Switches.

• Die Switch-Ports ToR, die eine Verbindung zu den Spine Switches herstellen, müssen im Zugriffsmodus eingerichtet werden. Das Spanning-Baumprotokoll muss deaktiviert sein.

• Erfordert 4 eindeutige Subnetze: Eine /30-Subnetzgröße wird empfohlen, aber /31 ist möglich, wenn die ToR-Switches dies unterstützen.

  • Zwischen jeder Spine und beiden ToR-Switches werden zwei eBGP-Peering-Sessions eingerichtet.

  • Egress-Traffic kann zu einem der 4 Uplinks hashing.

  • Es ist NICHT möglich, bestimmten VCN-/VM-Egress-Traffic über einen bestimmten Uplink zu isolieren.

Konfigurationsdetails des Wirbels

• Wirbelsäulenschalter 1

  interface port-channel41
    description "customer uplink"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.1/30
    ip nat outside

  interface port-channel42
    description "customer uplink 2"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.9/30
    ip nat outside

  router bgp 136025
    router-id 10.25.16.1
    neighbor 10.25.16.2
      bfd singlehop
      remote-as 50000
      address-family ipv4 unicast
    neighbor 10.25.16.10
      bfd singlehop
      remote-as 50000
      address-family ipv4 unicast

  BGP Sessions:
  ASN 136025
  VRF default, local ASN 136025

  Neighbor       ASN    Flaps LastUpDn|LastRead|LastWrit  St  Port(L/R)  Notif(S/R)
  10.25.16.2     50000  0     1w4d    |00:00:50|00:00:20  E   34408/179        0/0
  10.25.16.10    50000  0     1w4d    |00:00:43|00:00:20  E   57322/179        0/0

• Wirbelsäulenschalter 2

  interface port-channel41
    description "customer uplink"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.5/30
    ip nat outside

  interface port-channel42
    description "customer uplink 2"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.13/30
    ip nat outside

  router bgp 136025
    router-id 10.25.16.5
    neighbor 10.25.16.6
      bfd singlehop
      remote-as 50000
      address-family ipv4 unicast
    neighbor 10.25.16.14
      bfd singlehop
      remote-as 50000
      address-family ipv4 unicast

  BGP Sessions:
  ASN 136025
  VRF default, local ASN 136025

  Neighbor       ASN    Flaps LastUpDn|LastRead|LastWrit  St  Port(L/R)  Notif(S/R)
  10.25.16.6     50000  0     1w4d    |00:00:50|00:00:20  E   34408/179        0/0
  10.25.16.14    50000  0     1w4d    |00:00:43|00:00:20  E   57322/179        0/0

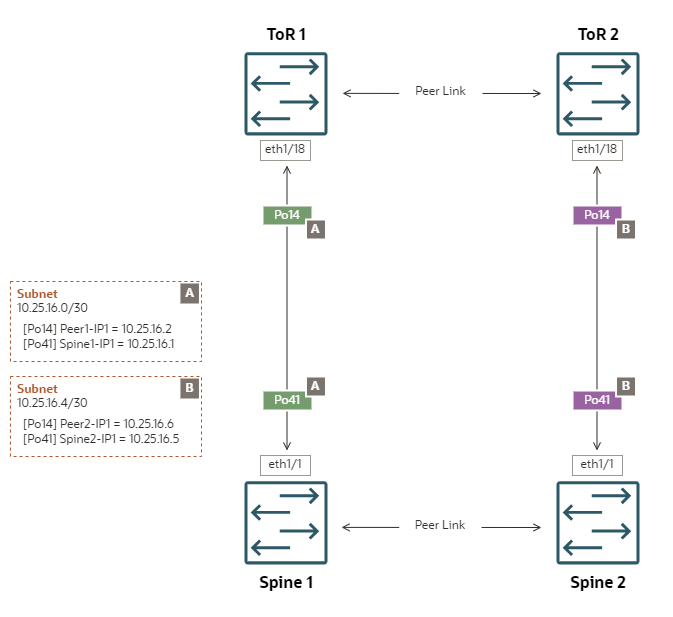

ECMP Square ermöglicht die Bereitstellung von Layer-3-Netzwerken gemäß bewährten Best Practices der Branche. Diese Uplink-Topologie wird dringend empfohlen.

Konfigurationseigenschaften

• Quadratische Topologie – jeder Wirbelsäulen-Switch ist mit einem anderen unabhängigen Rechenzentrums-Switch verbunden

• Statisches Routing – Der gesamte Egress-Traffic von einem Uplink durchläuft eine einzelne Gateway-IP, die auf seinem Peer-Netzwerkgerät im Data Center konfiguriert ist

• ECMP – Bandbreitenoptimierung über mehrere redundante Links oder Pfade hinweg

• Separate /30-Subnetze – jeder Uplink verbindet einen Spine Switch-Portkanal mit einem Data Center Switch-Portkanal in einem /30-Subnetz

Topologie-Highlights

• Alle Uplinks sind als LACP-/aktive Portkanäle mit rate=fast konfiguriert

• Die Switch-Ports ToR, die eine Verbindung zu den Spine Switches herstellen, müssen im Zugriffsmodus eingerichtet werden. Das Spanning-Baumprotokoll muss deaktiviert sein. Die ToR-Switches dürfen NICHT mit vPC konfiguriert werden.

• Erfordert 2 eindeutige Subnetze: Eine /30-Subnetzgröße wird empfohlen, aber /31 ist möglich, wenn die ToR-Switches dies unterstützen.

  • Statische Routen mit gleichen Kosten zu beiden ToR-Switches werden automatisch eingerichtet.

  • Egress-Traffic kann auf einen der 2 Uplinks Hash-Vorgänge ausführen.

  • Es ist NICHT möglich, bestimmten VCN-/VM-Egress-Traffic über einen bestimmten Uplink zu isolieren.

Beispiel für die Konfiguration des Spine Switch

• Wirbelsäulenschalter 1

  interface port-channel41
    description "customer uplink"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.1/30
    ip nat outside

  Routen hinzugefügt:

  0.0.0.0/0, ubest/mbest: 2/0
    *via 10.25.16.2, [20/0], 6d08h, static
    *via 10.25.16.6, [100/0], 6d08h, static

• Wirbelsäulenschalter 2

  interface port-channel41
    description "customer uplink"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.5/30
    ip nat outside

  Routen hinzugefügt:

  0.0.0.0/0, ubest/mbest: 2/0
    *via 10.25.16.6, [20/0], 6d07h, static
    *via 10.25.16.2, [100/0], 6d07h, static

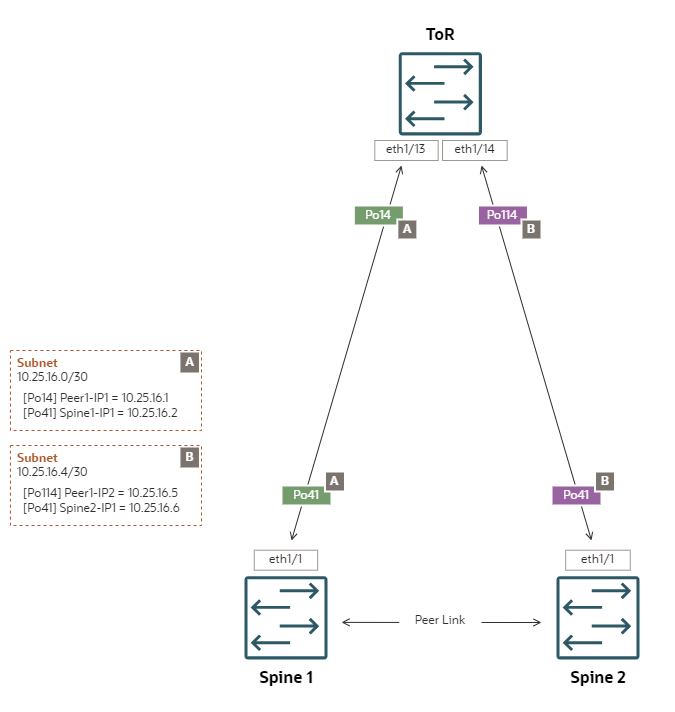

ECMP Triangle ermöglicht Peering mit einem einzelnen Data Center-Router oder -Switch.

Konfigurationseigenschaften

• Dreieckstopologie – beide Wirbelsäulenschalter sind mit einem einzigen Rechenzentrumsschalter verbunden

• Statisches Routing – Der gesamte Egress-Traffic von einem Uplink durchläuft eine einzelne Gateway-IP, die auf seinem Peer-Netzwerkgerät im Data Center konfiguriert ist

• ECMP – Bandbreitenoptimierung über mehrere redundante Links oder Pfade hinweg

• Separate /30-Subnetze – jeder Uplink verbindet einen Spine Switch-Portkanal mit einem Data Center Switch-Portkanal in einem /30-Subnetz

Topologie-Highlights

• Alle Uplinks sind als LACP-/aktive Portkanäle mit rate=fast konfiguriert

• Portkanal Po41 stellt die Gruppe von Links dar, die auf beiden Wirbelsäulen-Switches konfiguriert sind. Die Portkanäle Po14 und Po114 stellen die entsprechenden Linksets dar, die für den Switch ToR konfiguriert sind.

• Die Switch-Ports ToR, die eine Verbindung zu den Spine Switches herstellen, müssen im Zugriffsmodus eingerichtet werden. Das Spanning-Baumprotokoll muss deaktiviert sein.

• Erfordert 2 eindeutige Subnetze: Eine /30-Subnetzgröße wird empfohlen, aber /31 ist möglich, wenn der ToR-Switch dies unterstützt.

  • Gleichwertige statische Routen zum Schalter ToR werden automatisch eingerichtet.

  • Egress-Traffic kann auf einen der 2 Uplinks Hash-Vorgänge ausführen.

  • Es ist NICHT möglich, bestimmten VCN-/VM-Egress-Traffic über einen bestimmten Uplink zu isolieren.

Beispiel für die Konfiguration des Spine Switch

• Wirbelsäulenschalter 1

  interface port-channel41
    no shutdown
    mtu 9216
    ip address 10.25.16.2/30
    no ipv6 redirects
    ip proxy-arp
    ip nat outside

  ip route 0.0.0.0/0 po41 10.25.16.1 20
  ip route 0.0.0.0/0 po41 10.25.16.5 100

• Wirbelsäulenschalter 2

  interface port-channel41
    no shutdown
    mtu 9216
    ip address 10.25.16.6/30
    no ipv6 redirects
    ip proxy-arp
    ip nat outside

  ip route 0.0.0.0/0 po41 10.25.16.5 20
  ip route 0.0.0.0/0 po41 10.25.16.1 100
