Ruggedizing Roving Edge Devices
Beschreibt, wie Sie die Ruggedizing-Schutzfunktionen auf Ihrem Roving Edge-Gerät installieren.
Jedes Oracle Roving Edge Device wird im robusten Gehäuse montiert. Befolgen Sie die Anweisungen in diesem Abschnitt, um Ihr Roving Edge Device in seinem robusten Gehäuse zu verwenden. Das Entfernen des Geräts aus dem Gehäuse wird nicht empfohlen und kann das Gerät beschädigen.
-
Entfernen Sie die Endkappen aus dem robusten Transit-Gehäuse, indem Sie die Flügel-Drehverschlüsse beidseitig lokalisieren und diese gegen den Uhrzeigersinn drehen, wie gezeigt, um jede Endkappe zu entriegeln.

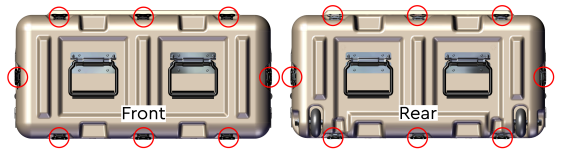

Wing-Turn Latch-Speicherort
Die Flügel-Drehverriegelungen finden Sie an den gezeigten Stellen. Es gibt insgesamt acht Flügel-Drehverschlüsse auf jeder Kappe.

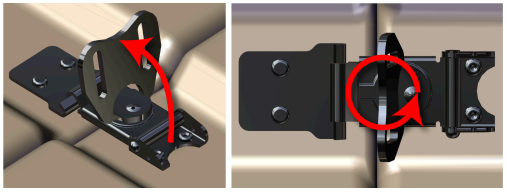

Wing-Turn Latch Operation
Ziehen Sie die Endkappen aus dem Gehäuse.

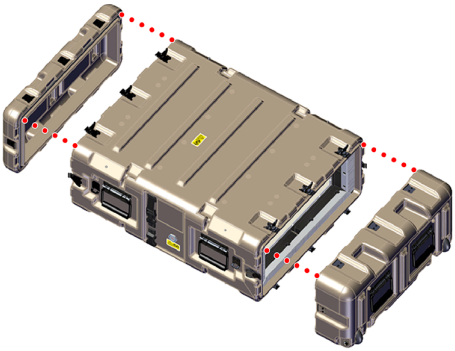

Entfernen der Endkappen aus dem robusten Transportgehäuse
-
Bereiten Sie die EMI-Filterbaugruppen für die Systeminstallation vor.
Hinweis
Die EMI-Filterbaugruppen bleiben während der Installation des Systems mit Erdungskabeln am Faraday-Käfig befestigt. Diese Erdungskabel sind empfindlich und können beschädigt werden, wenn die EMI Filter-Montage zu hart gezogen wird.
Verwenden Sie von der Vorderseite des robusten Transit Case eine T15 Torx.

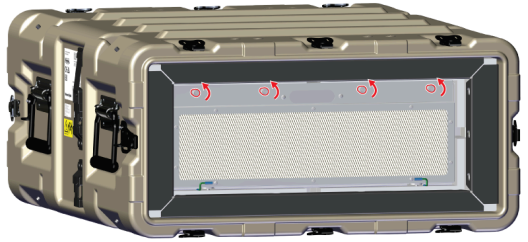

Lösen der vorderen EMI-Filterbaugruppe
Drehen Sie die Oberseite der EMI-Filteranordnung vorsichtig nach unten, bis sie auf dem Gehäuse ruht, wie im folgenden Bild gezeigt.

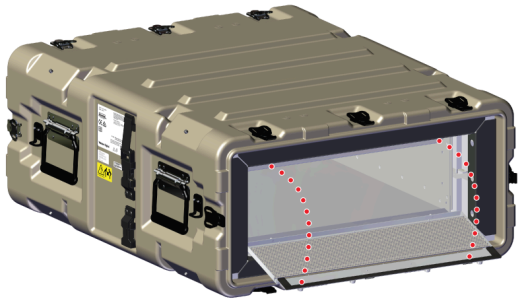

Drehen der vorderen EMI-Filteranordnung

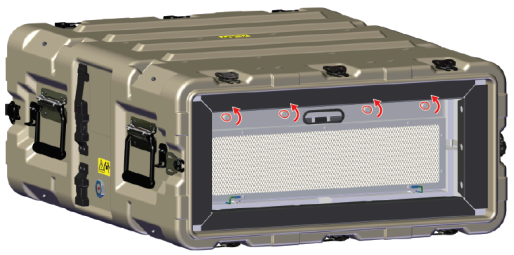

Verwenden Sie von der Rückseite des robusten Transit-Gehäuses einen T15 Torx-Schraubendreher, um die unverlierbaren Schrauben an der hinteren EMI-Filterbaugruppe zu lösen.
Lösen Sie die hinteren EMI-Filterkonfektionsschrauben
Drehen Sie die Oberseite der EMI-Filteranordnung vorsichtig nach unten, bis sie auf dem Gehäuse ruht, wie im folgenden Bild gezeigt. Achten Sie darauf, die Bodendrähte am Boden der EMI-Filteranordnung nicht zu beschädigen.

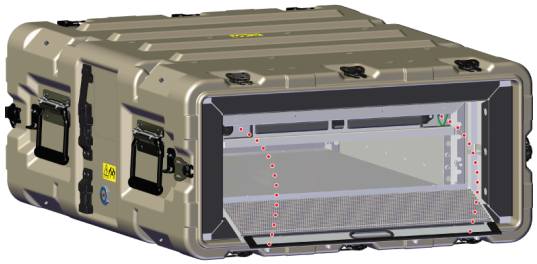

Drehen der hinteren EMI-Filterbaugruppe
-
Schließen Sie das interne Stromkabel vom Faraday-Käfig an die Rückseite des Systems an, wie dargestellt:
Hinweis
Wenn das System und die Ruggedized Transit Case-Konfiguration an einen anderen Standort transportiert werden, installieren Sie die Kabel nicht.

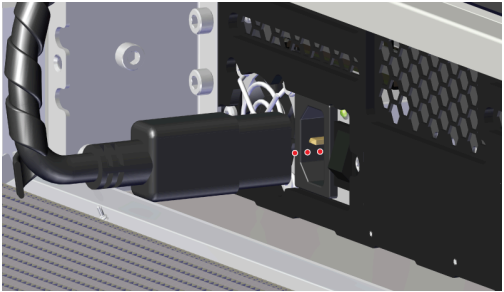

Anschluss des Faraday Cage Netzkabels
-
Installieren Sie die Daten- und Stromkabel und setzen Sie die EMI Filter-Baugruppe wieder auf den Faraday Cage.
Leiten Sie die Kabel QSFP28, DB9 und Ethernet (optional) durch den linken Kabelkanal und ziehen Sie sie an, um sicherzustellen, dass genügend Platz vorhanden ist, um die Kabel in jeden ihrer Ports zu verbinden.

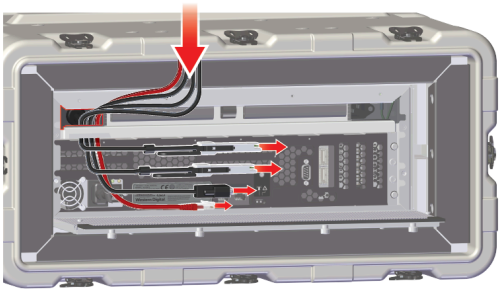

Datenkabel - Linke Kanalroute
Schließen Sie jedes Kabel an die dafür vorgesehenen Anschlüsse an, führen Sie das Kabel durch die Schaumstoffkanäle und führen Sie das andere Ende der Datenkabel durch die ovale Aussparung der EMI Filter-Baugruppe.

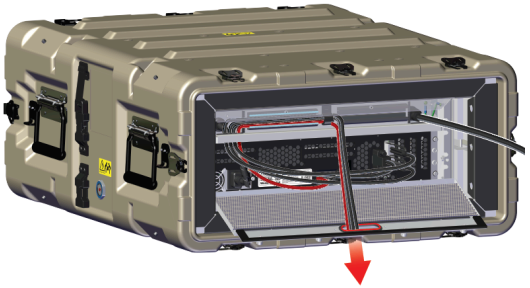

Datenkabel - Linke Kanalroute
Schließen Sie das Stromkabel an den Anschluss im rechten Kabelkanal an, leiten Sie Kabelüberhang durch den Schaumkanal und die Kabelhalterung und durch die ovale Aussparung an der EMI Filter-Baugruppe, wie dargestellt.

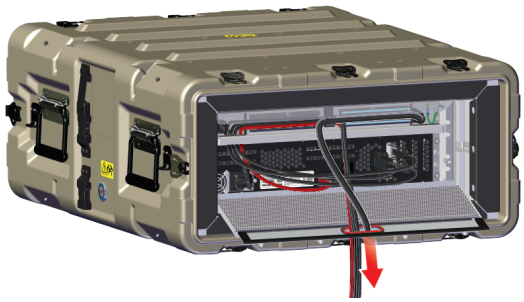

Stromkabelverbindung und -weiterleitung
Drehen Sie die EMI Filter-Baugruppe nach vorne, um die unverlierbaren Schrauben an den Schraubenlöchern auszurichten, und ziehen Sie sie mit Daumen und Finger an. Achten Sie darauf, Druck auszuüben, da die Schaumstoffkanäle, über die Kabel geführt werden, Widerstand leisten. Sobald die Kabel und der EMI-Filter ordnungsgemäß installiert sind, ziehen Sie die unverlierbaren Schrauben an der vorderen EMI-Filterbaugruppe mit einem Torx-Schraubendreher T15 an.

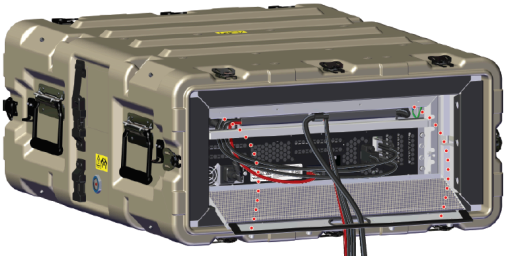

Drehen und Sitzen der hinteren EMI-Filterbaugruppe

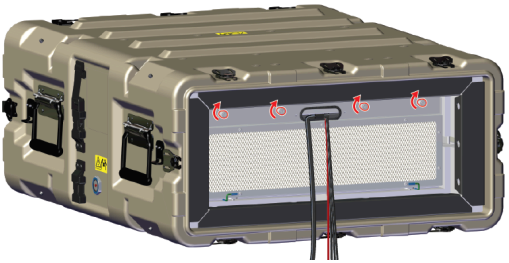

Spannschrauben der hinteren EMI-Filterbaugruppe
-
Identifizieren Sie die EMI-Filterbaugruppe für das vordere Ende des Faraday-Käfigs. Die vordere EMI-Filterbaugruppe ist ein Vollbild, während der hintere EMI-Filter eine ovale Aussparung für die Kabelführung an der Rückseite des Gehäuses hat.
Drehen Sie von der Vorderseite des robusten Transit-Gehäuses vorsichtig die Oberseite der EMI-Filteranordnung, bis sie mit den Schraubenlöchern der EMI-Filteranordnung am Faraday-Käfig ausgerichtet ist, wie im folgenden Bild gezeigt. Achten Sie darauf, die Bodendrähte am Boden der EMI-Filteranordnung nicht zu beschädigen.

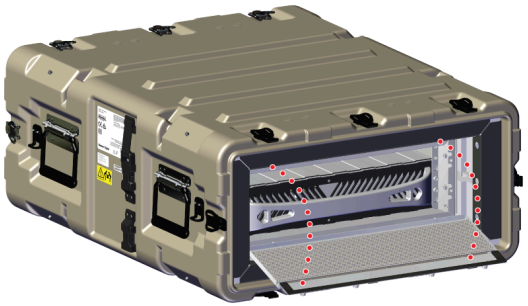

Drehen und Sitzen der vorderen EMI-Filterbaugruppe
Verwenden Sie einen Torx-Schraubendreher T15, um die unverlierbaren Schrauben an der vorderen EMI-Filterbaugruppe anzuziehen.

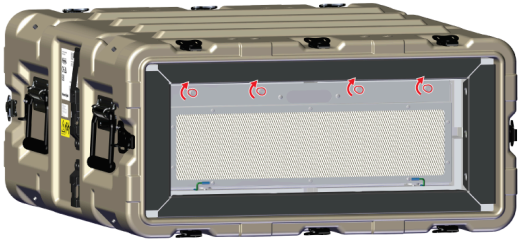

Sicherung der vorderen EMI-Filterbaugruppe
Achten Sie darauf, dass die Erdungskabel der EMI-Filterbaugruppe bei der Neuinstallation nicht eingeklemmt werden.

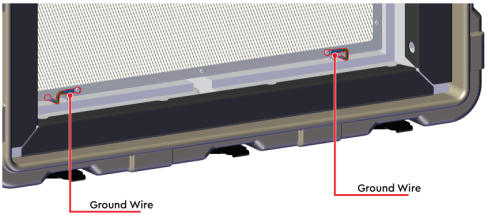

Erdungsdrahtidentifikation
