JSON Data Guide-Diagramm für eine Collection anzeigen

In der Diagrammansicht wird das JSON-Datenhandbuch für eine Collection als hierarchische Struktur mit einem Format angezeigt, das Entity-Relationship-Diagrammen ähnelt.

Das JSON-Datenhandbuch stellt das JSON-Schema für Dokumente dar, die eine Spalte mit JSON-Inhalt aufweisen.

Im Diagramm werden Arrays als Eins-zu-Viele-Beziehungen dargestellt, enthalten Objekte als Eins-zu-Eins-Beziehungen und "oneOf"-Konstrukte als Box, die mögliche Auswahlmöglichkeiten umgibt.

Klicken Sie in der Symbolleiste des rechten Bereichs auf Diagramm, um das JSON-Datendiagramm für eine bestimmte Sammlung anzuzeigen.

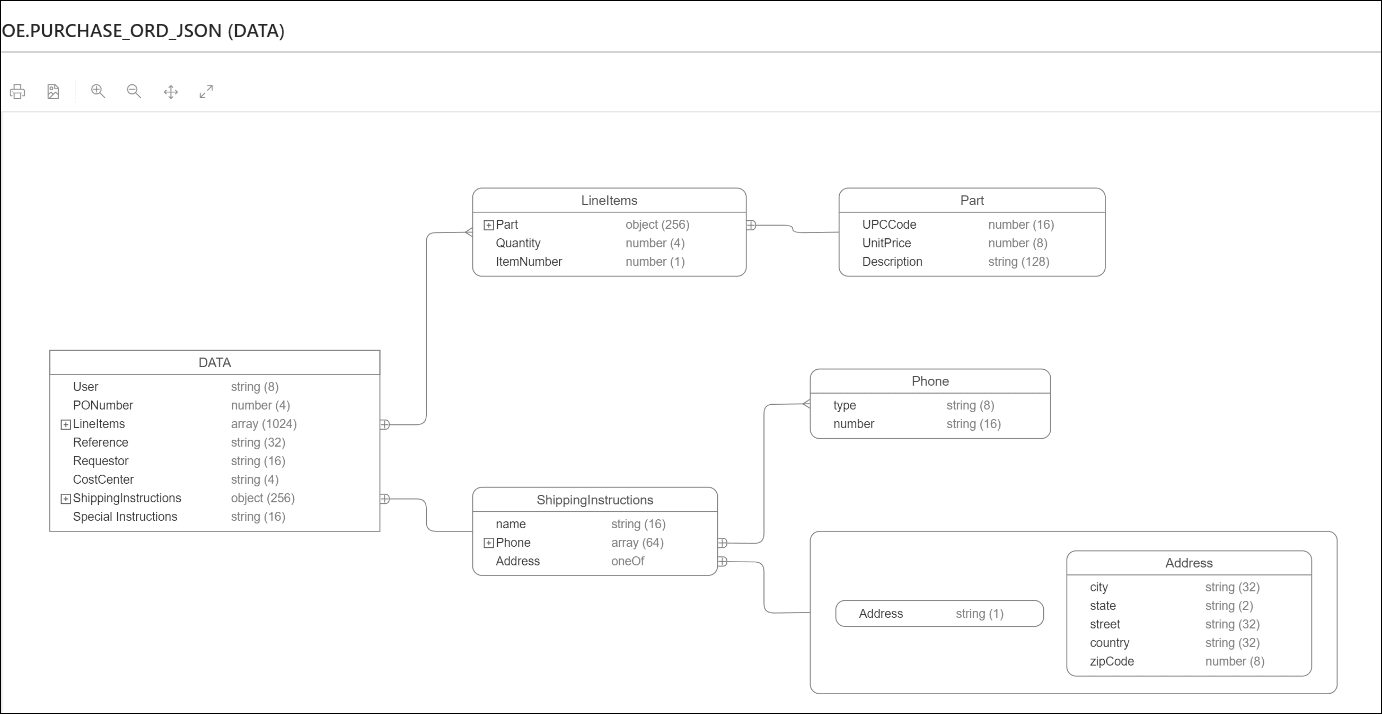

Beschreibung der Abbildung json_diagram_json.png

Die Symbole in der Symbolleiste sind "Diagramm drucken", "Im SVG-Format speichern". Vergrößern, Verkleinern, Bildschirm anpassen und tatsächliche Größe.

Siehe auch:

JSON-Datenhandbuch im Oracle AI Database JSON-Entwicklerhandbuch
