LoadBalancer-Servicetyp in Oracle Cloud Native Environment verwenden

Einführung

Der Kubernetes-Service LoadBalancer stellt das Deployment extern mit dem Load Balancer eines Cloud-Providers bereit. Die abhängigen NodePort- und ClusterIP-Services, an die der externe Load Balancer weiterleitet, werden automatisch erstellt.

In diesem Tutorial wird gezeigt, wie Sie das Oracle Cloud Infrastructure Cloud Controller Manager-Modul (Modul oci-ccm) in Oracle Cloud Native Environment bereitstellen, um Anforderungen für einen LoadBalancer-Servicetyp zu verarbeiten. Das Oracle Cloud Infrastructure Cloud Controller Manager-Modul verwendet das Open-Source-Projekt oci-cloud-controller-manager, das eine Kubernetes Cloud Controller Manager-Implementierung (oder ein Out-of-Tree-Cloud-Provider) für Oracle Cloud Infrastructure (OCI) ist.

Ziele

Oracle Cloud Infrastructure Cloud Controller Manager-Modul bereitstellen
Deployment und LoadBalancer-Service erstellen
Zugriff über den LoadBalancer-Service prüfen

Voraussetzungen

Ein Oracle Linux 8- oder höher-System mit der folgenden Konfiguration:

ein Nicht-Root-Benutzer mit sudo-Berechtigungen
Oracle Cloud Native Environment installiert und konfiguriert

Laborumgebung einrichten

Hinweis: Wenn Sie die kostenlose Übungsumgebung verwenden, finden Sie unter Oracle Linux Lab - Grundlagen Informationen zu Verbindungen und anderen Nutzungsanweisungen.

Informationen: Die kostenlose Übungsumgebung stellt Oracle Cloud Native Environment auf dem angegebenen Knoten bereit, der für das Erstellen von Umgebungen bereit ist. Dieses Deployment dauert nach dem Start etwa 8-10 Minuten. Aus diesem Grund sollten Sie die Übung schrittweise beenden und dann wieder abschließen.

Wenn noch nicht geschehen, öffnen Sie ein Terminal und verbinden Sie sich über SSH mit dem System ocne-node01.
```
ssh oracle@<ip_address_of_ol_node>
```

Prüfen Sie, ob die Umgebung bereit ist.

kubectl get pods -A

Beispielausgabe:

[oracle@ocne-node01 ~]$ kubectl get pods -A
NAMESPACE                      NAME                                             READY   STATUS    RESTARTS   AGE
externalip-validation-system   externalip-validation-webhook-7988bff847-8ws2v   1/1     Running   0          3m18s
kube-system                    coredns-7cbc77dbc7-qxqth                         1/1     Running   0          3m18s
kube-system                    coredns-7cbc77dbc7-r9bgj                         1/1     Running   0          3m18s
kube-system                    etcd-ocne-node01                                 1/1     Running   0          3m37s
kube-system                    kube-apiserver-ocne-node01                       1/1     Running   0          3m37s
kube-system                    kube-controller-manager-ocne-node01              1/1     Running   0          3m37s
kube-system                    kube-flannel-ds-vcwzn                            1/1     Running   0          3m18s
kube-system                    kube-proxy-7lx59                                 1/1     Running   0          3m18s
kube-system                    kube-scheduler-ocne-node01                       1/1     Running   0          3m37s
kubernetes-dashboard           kubernetes-dashboard-5d5d4947b5-7pffh            1/1     Running   0          3m18s

Oracle Cloud Infrastructure Cloud Controller Manager-Modul bereitstellen

Hängen Sie die Module helm und oci-ccm an die vorhandene Konfigurationsdatei an.
```
tee -a ~/myenvironment.yaml > /dev/null << 'EOF'
      - module: helm
        name: myhelm
        args:
          helm-kubernetes-module: mycluster
      - module: oci-ccm
        name: myoci
        oci-ccm-helm-module: myhelm
        oci-use-instance-principals: true
        oci-compartment:
        oci-vcn:
        oci-lb-subnet1:
EOF
```
In der kostenlosen Übungsumgebung werden Policys verwendet, um die Verwendung von Instanz-Principals zuzulassen. Dadurch können Instanzen autorisierte Akteure (oder Principals) sein, um Aktionen für Serviceressourcen auszuführen.

Das Oracle Cloud Infrastructure Cloud Controller Manager-Modul verwendet die Option oci-use-instance-principals: false zur Authentifizierung als Standardeinstellung.

Weitere Einzelheiten finden Sie in der Dokumentation zum Oracle Cloud Infrastructure-Load Balancer verwenden, wie Zugangsdateninformationen zu Ihrem Oracle Cloud Infrastructure-Mandanten übergeben werden, anstatt Instanz-Principals zu verwenden.
Fügen Sie die erforderlichen OCIDs in der Konfigurationsdatei hinzu.
1. Wechseln Sie vom Terminal zum kostenlosen Labordesktop.
2. Öffnen Sie die Detailseite für Luna Lab mit dem Symbol Luna Lab im kostenlosen Lab-Desktop.
3. Klicken Sie auf die Registerkarte "Oracle Cloud".

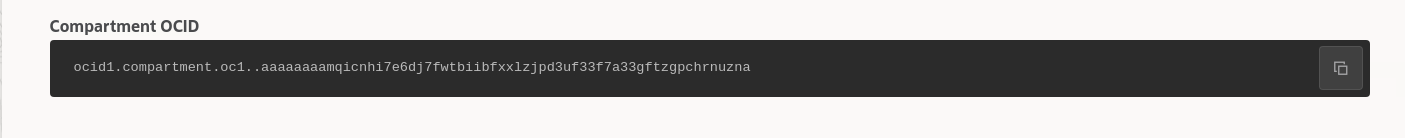

4. Scrollen Sie nach unten, suchen Sie die Compartment-OCID, und kopieren Sie sie.
5. Wechseln Sie zum vorherigen geöffneten Terminal.
6. Öffnen Sie die Konfigurationsdatei mit dem gewünschten Texteditor. Hier verwenden wir vi.
```
vi ~/myenvironment.yaml
```
7. Geben Sie den Einfügemodus vi ein, indem Sie i eingeben.
8. Fügen Sie die Compartment-OCID am Ende der Zeile oci-compartment: hinzu.

  Hinweis: Da dies YAML ist, müssen Sie ein Leerzeichen hinzufügen, bevor Sie den Wert einfügen.
  Beispiel:
  - module: oci-ccm name: myoci oci-ccm-helm-module: myhelm oci-use-instance-principals: true oci-compartment: ocid1.compartment.oc1..aaaaaaaamqicnhi7e6dj7fwtbiibfxxlzjpd3uf33f7a33gftzgpchrnuzna oci-vcn: oci-lb-subnet1:

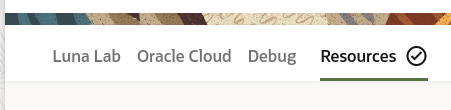

9. Wechseln Sie zur Detailseite Luna Lab, und klicken Sie auf die Registerkarte "Ressourcen".

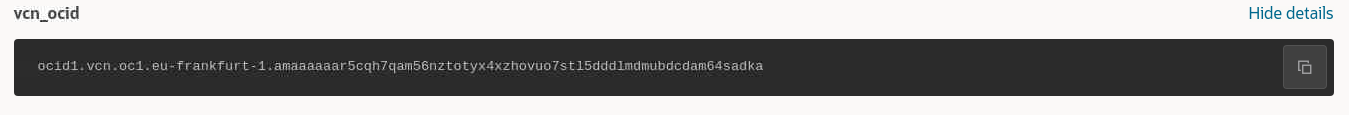

10. Suchen Sie die vcn_ocid, und kopieren Sie sie.
11. Wechseln Sie zurück zum Terminal.
12. Fügen Sie die vcn_ocid am Ende der Zeile oci-vcn: hinzu.

  Hinweis: Da dies YAML ist, müssen Sie ein Leerzeichen hinzufügen, bevor Sie den Wert einfügen.
  Beispiel:
  - module: oci-ccm name: myoci oci-ccm-helm-module: myhelm oci-use-instance-principals: true oci-compartment: ocid1.compartment.oc1..aaaaaaaamqicnhi7e6dj7fwtbiibfxxlzjpd3uf33f7a33gftzgpchrnuzna oci-vcn: ocid1.vcn.oc1.eu-frankfurt-1.amaaaaaar5cqh7qam56nztotyx4xzhovuo7stl5dddlmdmubdcdam64sadka oci-lb-subnet1:
13. Kehren Sie zur Detailseite des Luna Lab zurück.

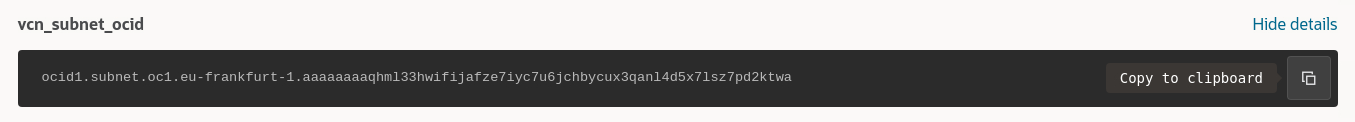

14. Suchen Sie die vcn_subnet_ocid, und kopieren Sie sie.
15. Wechseln Sie zurück zum Terminal.
16. Fügen Sie die vcn_subnet_ocid am Ende der Zeile oci-lb-subnet1: hinzu.

  Hinweis: Da dies YAML ist, müssen Sie ein Leerzeichen hinzufügen, bevor Sie den Wert einfügen.
  Beispiel:
  - module: oci-ccm name: myoci oci-ccm-helm-module: myhelm oci-use-instance-principals: true oci-compartment: ocid1.compartment.oc1..aaaaaaaamqicnhi7e6dj7fwtbiibfxxlzjpd3uf33f7a33gftzgpchrnuzna oci-vcn: ocid1.vcn.oc1.eu-frankfurt-1.amaaaaaar5cqh7qam56nztotyx4xzhovuo7stl5dddlmdmubdcdam64sadka oci-lb-subnet1: ocid1.subnet.oc1.eu-frankfurt-1.aaaaaaaazq3yaeofyv3azmnzm2cxrilnfhpmvhark7xw5u6eo3574mtbzswa
17. Speichern und schließen Sie die Datei. Wenn Sie vi verwenden, können Sie dies tun, indem Sie ESC, :wq! und ENTER eingeben.
WICHTIG: Stellen Sie sicher, dass die OCIDs in Ihrer Umgebung korrekt sind. Wenn die Werte falsch sind, werden die Module oci-ccm installiert, es kann jedoch keine LoadBalancer erstellt werden, wenn dies vom Service angefordert wird.

Module erstellen und installieren

olcnectl module create --config-file myenvironment.yaml
olcnectl module validate --config-file myenvironment.yaml
olcnectl module install --config-file myenvironment.yaml

Deployment und Service erstellen

Generieren Sie die Konfigurationsdatei für das Deployment und den Service.

tee echo-oci-lb.yml > /dev/null << 'EOF'
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: echo-deployment
  labels:
    app: echo1
spec:
  replicas: 2
  selector:
    matchLabels:
      app: echo1
  template:
    metadata:
      labels:
        app: echo1
    spec:
      containers:
      - name: echoserver
        image: k8s.gcr.io/echoserver:1.4
        ports:
        - containerPort: 80
---
kind: Service
apiVersion: v1
metadata:
  name: echo-lb-service
  annotations:
    service.beta.kubernetes.io/oci-load-balancer-security-list-management-mode: "None"
    service.beta.kubernetes.io/oci-load-balancer-internal: "true"
    service.beta.kubernetes.io/oci-load-balancer-shape: "10Mbps"
spec:
  selector:
    app: echo1
  type: LoadBalancer
  ports:
  - name: http
    port: 80
    targetPort: 8080
EOF

Deployment und Service erstellen
```
kubectl create -f echo-oci-lb.yml
```

Erstellung von Deployment und Service prüfen

Deployment abrufen

kubectl get deployment

Beispielausgabe:

NAME              READY   UP-TO-DATE   AVAILABLE   AGE
echo-deployment   2/2     2            2           15s

Service abrufen
```
kubectl get service
```
Beispielausgabe:
```
NAME              TYPE           CLUSTER-IP     EXTERNAL-IP   PORT(S)        AGE
echo-lb-service   LoadBalancer   10.108.35.18   <pending>     80:32162/TCP   23s
kubernetes        ClusterIP      10.96.0.1      <none>        443/TCP        13m
```
Die Option "Ausstehend" unter "EXTERNAL-IP" für den echo-lb-service ist vorhanden, bis das Oracle Cloud Infrastructure Cloud Controller Manager-Modul die OCI LoadBalancer erstellt und startet.

Wiederholen Sie die Ausführung des Befehls kubectl get service, bis die Ausgabe die EXTERNAL-IP-Adresse anzeigt. Sie sollte innerhalb von maximal 1-2 Minuten angezeigt werden.

Die PORTS geben den OCI-Listening-Port LoadBalancer (80) und den automatisch generierten sekundären Kubernetes-Serviceport NodePort an.
Endpunkte abrufen
```
kubectl get endpoints
```
Beispielausgabe:
```
NAME              ENDPOINTS                         AGE
echo-lb-service   10.244.0.7:8080,10.244.0.8:8080   5m37s
kubernetes        10.0.0.140:6443                   18m
```
Ein Endpunkt ist eine Ressource, die von einem Kubernetes-Service referenziert wird. Die Ressource verfolgt die IP-Adressen und Ports von einem oder mehreren Pods, die beim Erstellen des Service dynamisch zugewiesen werden.

Anwendung überprüfen

Bei einem LoadBalancer-Servicetyp sind die zu testende IP-Adresse und der zu testende Port die EXTERNAL-IP-Adresse und der Port des Service, der OCI-LoadBalancer-Listener. Die Anforderung wird dann an das OCI-LoadBalancer-Backend gesendet. Das OCI-LoadBalancer-Backend leitet dann den Traffic an den sekundären NodePort-Service weiter, der auf dem spezifischen Knoten und dann an den Pod ausgeführt wird.

Verwenden Sie JSONPath, um dem LoadBalancer-Listener eine Variable zuzuweisen

LB=$(kubectl get svc -o jsonpath="{.status.loadBalancer.ingress[0].ip}" echo-lb-service)

Verwenden Sie JSONPath, um dem Port LoadBalancer eine Variable zuzuweisen

LBPORT=$(kubectl get svc -o jsonpath="{.spec.ports[0].port}" echo-lb-service)

Testen Sie die Anwendung.

curl -i -w "\n" $LB:$LBPORT

Beispielausgabe:

[oracle@ocne-node01 ~]$ curl -i -w "\n" $LB:$LBPORT
HTTP/1.1 200 OK
Server: nginx/1.10.0
Date: Wed, 06 Jul 2022 16:41:23 GMT
Content-Type: text/plain
Transfer-Encoding: chunked
Connection: keep-alive

CLIENT VALUES:
client_address=10.244.0.1
command=GET
real path=/
query=nil
request_version=1.1
request_uri=http://10.0.0.138:8080/

SERVER VALUES:
server_version=nginx: 1.10.0 - lua: 10001

HEADERS RECEIVED:
accept=*/*
host=10.0.0.138
user-agent=curl/7.61.1
BODY:
-no body in request-

Die in der Ausgabe gezeigte client_address-Datei ist die Gateway-IP-Adresse, die mit der cni0-Schnittstelle verknüpft ist. Die Schnittstelle cni0 verwaltet das Kubernetes-Clusternetzwerk wie in der Upstreamdokumentation für Netzwerk-Plug-ins beschrieben.

Übersicht

Wir verstehen jetzt, wie Sie einen LoadBalancer-Service in Kubernetes erstellen. Sehen Sie sich weitere Features von Oracle Cloud Native Environment mit dem Oracle Cloud Infrastructure Cloud Controller Manager-Modul und den verfügbaren Load-Balancer-Annotationen an, und entdecken Sie diese selbst.
