Erfahren Sie mehr über On-Demand-HPC- und KI-Plattformen auf OCI

Unternehmen, die KI-, ML-, Scientific Computing-, Genomics-, Engineering-Simulations- und Analyse-Workloads ausführen, können diese Referenzarchitektur verwenden, um einen sicheren, browserbasierten, mehrmandantenfähigen GPU- und CPU-Zugriff für Forschungs-, KI- und High-Performance-Computing-(HPC-)Workloads auf Oracle Cloud Infrastructure (OCI) bereitzustellen.

Die wichtigsten Produktionsthemen sind die authentifizierte Browserakzeptanz, die GPU-Lustre-Positionierung, die Golden Image-Standardisierung, gemeinsame interaktive Anwendungslaufzeiten und die Automatisierung der Projekt-Governance.

In diesem Lösungs-Playbook erfahren Sie, wie Sie eine On-Demand-HPC- und KI-Plattform auf OCI mit Open OnDemand (OOD), Slurm-Workload-Management, GPU-Autoscaling und einer Multi-Tier-Speicherarchitektur bereitstellen. Forscher, Data Scientists und Ingenieure können über einen Webbrowser sicher auf interaktive KI- und HPC-Umgebungen zugreifen. Die Plattform skaliert GPU- und Compute-Ressourcen dynamisch je nach Workload-Bedarf.

Die Architektur kombiniert die folgenden Funktionen:

  • Browserbasierter HPC- und KI-Zugriff über Open OnDemand.
  • Sichere Single Sign-On-(SSO-)Integration mit Microsoft Entra ID und OpenID Connect (OIDC).
  • Slurm-basierte Workload-Orchestrierung für interaktive und Batch-Jobs.
  • Automatische Skalierung von CPU- und GPU-Partitionen für KI-, ML-, Remote-Desktop- und HPC-Workloads.
  • Tiered Storage mit OCI Object Storage, OCI File Storage (FSS), JuiceFS und File Storage with Lustre.
  • Zentralisiertes Linux-Identitätsmanagement mit FreeIPA.
  • Integrierte Überwachung mit Prometheus und Grafana.
  • Mehrbenutzer-Projektisolation und Quotenverwaltung.

Bevor Sie beginnen

Prüfen Sie die empfohlenen Wissensbereiche, bevor Sie diese Architektur bereitstellen, um Implementierungsrisiken zu reduzieren und Verzögerungen bei der Fehlerbehebung zu vermeiden.

Das Lieferungsteam sollte sich mit Folgendem vertraut machen:

  • Slurm Workload Manager und Partitionsentwurf.
  • Linux-High-Performance-Computing-(HPC-)Umgebungen und freigegebene Dateisysteme.
  • OCI-Ausprägungen für Networking, Compute, Grafikprozessor (GPU) und Speicherservices.
  • Öffnen Sie OnDemand- und Batch Connect-Anwendungen.
  • GPU-basierte KI- und ML-Workloads.
  • Überwachung von Stacks wie Prometheus und Grafana.
  • Golden Image-Lebenszyklusmanagement für Autoscaling-Knoten.

Architektur

Verwenden Sie diese Architektur, um authentifizierten Browserzugriff, Slurm-Governed Scheduling sowie automatisch skalierte CPU- und GPU-Kapazität für mehrmandantenfähige HPC- und KI-Programme bereitzustellen.

Die folgende Architektur kombiniert OCI-Infrastrukturservices mit bewährten Open-Source-HPC-Tools, um eine sichere, skalierbare Plattform für Batch- und interaktive Workloads bereitzustellen:

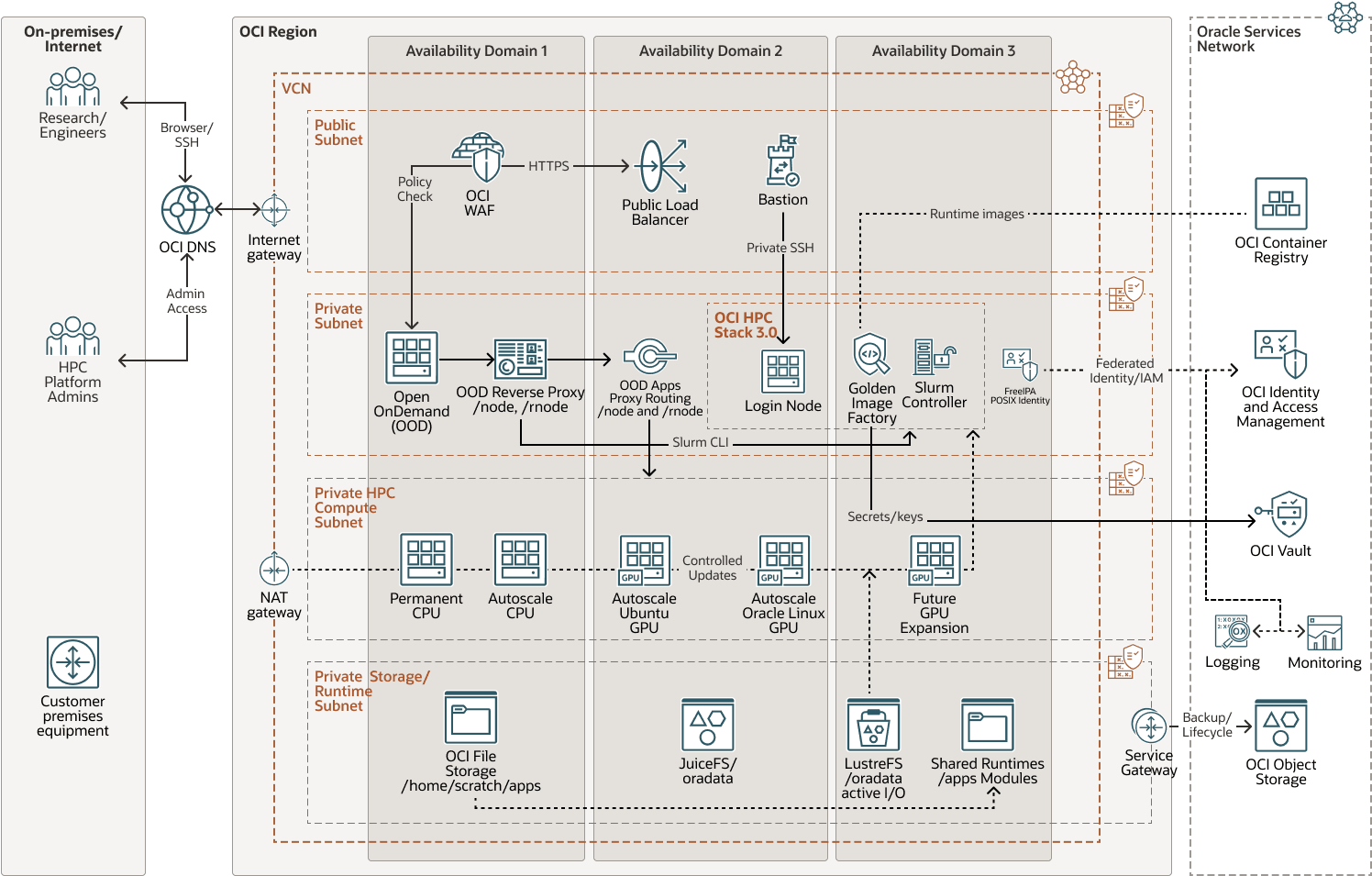

Beschreibung von demand-platform-hpc-oci-arch.png folgt
Beschreibung der Abbildung demand-platform-hpc-oci-arch.png

Nachfrage-Plattform-hpc-oci-arch-oracle.zip#GUID-6AF78407-525D-4CF8-A7FD-6AC4A30F0C12

Auf einer hohen Ebene erreichen Benutzer OOD über HTTPS und authentifizieren sich über Microsoft Entra ID. OOD bietet Browserzugriff auf Dateien, Shellsessions, Job Composer und interaktive Anwendungen. Slurm-Zeitpläne arbeiten über permanente und automatisch skalierende CPU- und GPU-Partitionen hinweg. Die OCI-Automatisierung stellt die Compute-Kapazität nach Bedarf bereit, und die Node-Bootstrap-Logik bereitet Identität, Slurm-Laufzeit, GPU-Geräte, gemeinsame Anwendungspfade und Storage-Mounts vor dem Start von Benutzer-Workloads vor.

Diese Architektur wendet praktische Implementierungsmuster auf OOD 4.2, Slurm-CPU-Knoten mit automatischer Skalierung, Remotedesktop/noVNC, Job Composer-Partitionsauswahl, GPU-Knoten-Bootstrap-Flows, /odata-Daten-Mount, /lustre-Zugriffsmuster und OOD /rnode-Routing an.

Benutzer und Zugriffsebene

  • OCI Load Balancer bietet HTTPS-Zugriff auf den OOD-Endpunkt.
  • Optionale Web Application Firewall (WAF), NSGs oder Ausnahmelisten setzen Perimeterkontrollen durch.
  • Microsoft Entra ID stellt OIDC-Authentifizierung für Browserbenutzer bereit.
  • Bastion oder eingeschränkte SSH-Pfade bieten kontrollierten Administratorzugriff.

OnDemand-Server öffnen

  • OOD-Dashboard bietet Browsereintrag für HPC-Benutzer.
  • Dateien und Shell-Anwendungen stellen Datei- und Shell-Vorgänge bereit.
  • Job Composer leitet Slurm-Jobs weiter.
  • Batch Connect-Apps bieten Remotedesktop-, VS-Code-, JupyterLab- und RStudio-Sessions.
  • /node und /rnode leiten interaktive Proxyservices auf Compute Nodes weiter.

HPC-Cluster

Slurm 25.11.0 verwaltet die HPC-Umgebung, die Controllerknoten, Anmeldeknoten, permanente Compute-Partitionen, Autoscaling-CPU-Partitionen und Autoscaling-GPU-Partitionen umfasst.

  • Slurm-Controller hostet slurmctld , slurmdbd , Accounting-Daten und Autoscaling-Integrationsskripte.
  • Anmeldeknoten bietet kontrollierte Befehlszeilenübermittlung und Zugriff auf Fehlerbehebung.
  • In der dauerhaften Compute-Partition werden Workloads gehostet, die sofortige Kapazität erfordern.
  • Autoscaling CPU-Partitionen bieten elastische CPU-Kapazität für Batch- und interaktive Workloads.
  • Autoscaling-GPU-Partitionen bieten elastische GPU-Kapazität nach Workload-Typ und Image-Lane.

Multi-Tier-Speicherarchitektur

Path Sicherungsschicht Hauptzweck
/home OCI File Storage Benutzer-Home-Verzeichnisse und OOD-Status
/scratch OCI File Storage oder leistungsstarker Shared Storage Arbeitsdaten und temporäre Jobausgabe
/apps OCI File Storage Gemeinsame Anwendungs- und Modulbäume
/odata JuiceFS mit OCI Object Storage Dauerhafte gemeinsame Datasets und Projektdaten
/lustre File Storage with Lustre KI-Training, Checkpointing und HPC-Simulations-I/O mit hohem Durchsatz

Identity-Management

FreeIPA bietet eine zentrale Linux-Identitäts- und Zugriffsverwaltung für die HPC-Schicht. Projektgruppen werden Slurm-Konten zugeordnet, um mehrmandantenfähige Zugriffskontrollen, Quoten sowie Chargeback- oder Showback-Modelle durchzusetzen.

Überwachung und Automatisierung

Prometheus und Grafana erfassen Betriebssignale über OOD, Slurm, Rechenknoten, GPU-Laufzeit und Speicher hinweg. Durch die Hintergrundautomatisierung werden Knoten-Bootstrap-, Hostsynchronisierungs- und Bereinigungsworkflows konsistent, wenn die Clusterkapazität skaliert wird.

Empfehlungen

Wenden Sie diese Empfehlungen an, um Governance, Sicherheit, Kostenkontrolle und Zuverlässigkeit für gemeinsam genutzte GPU- und CPU-Forschungsumgebungen auf OCI zu verbessern.

Die folgenden Empfehlungen basieren auf praktischen Implementierungsmustern für OCI HPC- und OOD-Umgebungen.

Dedizierte Compartments verwenden

Trennen Sie Infrastrukturressourcen in OCI-Compartments für Networking, Identity, Storage, Shared Services, GPU-Compute und Monitoring.

GPU-Pools nach Workload-Typ bereitstellen

Erstellen Sie separate Slurm-Partitionen für interaktive KI-Entwicklung, Produktionstraining, Inferenz-Workloads, Batch-HPC-Jobs und Lustre-erforderliche GPU-Workloads.

Autoscaling aggressiv nutzen

  • Verwenden Sie kurze Unterbrechungsintervalle für teure GPU-Knoten.
  • Verwenden Sie Warm Pools nur für latenzempfindliche Workloads.
  • Legen Sie separate Skalierungs-Policys nach Partition und GPU-Typ fest.
  • Verwenden Sie Health Checks, um munge, slurmd, die Registrierung von Knotennamen, generische Ressourcen (GRES), Mounts und die Bereitschaft zur interaktiven Laufzeit zu prüfen.

Isolieren von Speicher-Workloads

  • Verwenden Sie FSS für Home-Verzeichnisse, OOD-Status und interaktive Entwicklung.
  • Verwenden Sie Object Storage mit JuiceFS für dauerhafte freigegebene Datasets.
  • Verwenden Sie Lustre für High-Throughput-Training, Checkpointing und Simulationsausgabe.

Sicherer interaktiver Zugriff

  • OIDC-basierte SSO-Integration mit Microsoft Entra ID für OOD verwenden.
  • Verwenden Sie nur HTTPS-Zugriff und eingeschränkte SSH-Administration.
  • Private Subnetze für Compute Nodes verwenden
  • Stellen Sie NSGs nach Möglichkeit vor allgemeinen Sicherheitslisten.
  • Verwenden Sie Oracle Cloud Infrastructure Identity and Access Management-(OCI IAM-)Policys mit den geringsten Berechtigungen.
  • Verwenden Sie projektbasierte FreeIPA-Gruppen und Slurm-Konten.
  • Setzen Sie OOD-Shell-Ausnahmelisten und /rnode-Hostregex-Steuerelemente durch.

Implementierung von Beobachtbarkeit für Benutzerworkflows

  • Verfolgen Sie den Slurm-Knotenstatus und die Gründe für nicht erfolgreiche Jobs.
  • Verfolgen Sie Wiederaufnahme- und Reparaturprotokolle zur automatischen Skalierung.
  • GPU-Zustand und nvidia-smi-Ausgaben verfolgen.
  • Servicestatus munge und slurmd verfolgen.
  • Verfolgen Sie die Gesundheit von FSS, JuiceFS und Lustre.
  • Verfolgen Sie OOD Apache-, Passenger- und PUN-Fehler pro Benutzer.
  • Verfolgen Sie den Zustand von FreeIPA-, DNS-, LDAP- und Kerberos-Services.

OOD-Anpassungen während Upgrades beibehalten

OOD-Upgrades als Anwendungsreleases behandeln und nach jedem Upgrade benutzerdefinierte Widgets, Job Composer-Partitionsverarbeitung, Batch Connect-Apps, Shell- und Dateien-Ausnahmelisten und Proxyhoststeuerelemente prüfen oder erneut anwenden.

Hinweise

Verwenden Sie diese Überlegungen, um Leistung, Sicherheit, Verfügbarkeit, Kosten und Betrieb für mehrmandantenfähige HPC- und KI-Workloads auf OCI auszugleichen.

Berücksichtigen Sie beim Deployment dieser Referenzarchitektur die folgenden Punkte.

Performance

GPU-intensive KI-Workloads können erheblichen Netzwerk- und Speicherverkehr generieren.

  • Platzieren Sie GPU-Knoten, Lustre und Speicherpfade nach Möglichkeit in derselben Region und Availability-Domain.
  • Verwenden Sie Netzwerke mit hoher Bandbreite für GPU- und speicherintensive Workloads.
  • Regionsübergreifende Datenverschiebung minimieren.
  • Optimieren Sie Slurm-Planungsrichtlinien für GPU-Lokalität und partitionsspezifisches Verhalten.
  • GPU-Images mit stabilen Laufzeitabhängigkeiten vorab backen, um die Kaltstartzeit zu reduzieren.

Sicherheit

Schützen Sie sensible KI- und Forschungs-Workloads, indem Sie private Subnetze für Compute Nodes verwenden, den SSH-Zugriff einschränken, OCI-IAM-Richtlinien mit den geringsten Berechtigungen durchsetzen, Storage Tiers verschlüsseln, zentralisiertes Identitätsmanagement integrieren und Auditlogging und -monitoring aktivieren.

Verfügbarkeit

Berücksichtigen Sie High Availability für Slurm-Controller, OOD-Web-Backends, FreeIPA-Services, Shared Storage-Systeme und Monitoring-Infrastruktur.

Verbessern Sie die Resilienz, indem Sie redundante Controller bereitstellen, Slurm-Buchhaltungsdatenbanken sichern, den automatischen Start des FreeIPA-Service validieren und OOD-Rollback-Backups vor Upgrades aufbewahren.

Kostenfaktor

Die GPU-Infrastruktur kann die größten Betriebskosten darstellen.

  • Verwenden Sie GPU-Partitionen mit Autoscaling.
  • Inaktive GPU-Knoten automatisch unterbrechen.
  • Separate Trainingspartitionen für Entwicklung, interaktive und Produktion.
  • Ziehen Sie dauerhaften OCI Object Storage für inaktive Datasets vor.
  • Verwenden Sie goldene Bilder, um die Startzeit zu verkürzen und fehlgeschlagene Kaltstartzyklen zu reduzieren.

Vorgänge

Die wichtigste operative Lektion ist, dass die Bereitschaft nicht nur über die Cloud-Konsole, sondern auch über den Benutzerworkflow gemessen werden muss.

Prüfen Sie für interaktive Jobs den Slurm-Jobstatus, den Knotenservicestatus, Speichermounts, interaktive Anwendungs-Listener, OOD-Routing /node und /rnode sowie das Browserstartverhalten nach der Authentifizierung.

Checkliste für Produktionsbereitschaft

  • OOD-Deployment über redundante Web-Backends hinweg.
  • Microsoft Entra ID-OIDC-Routing- und Abmeldeverhalten.
  • Job Composer-Partitionsauswahl über alle bereitgestellten Slurm-Partitionen hinweg.
  • Remotedesktopstart, noVNC-Konnektivität und /rnode-Proxyrouting.
  • Bootstrap für CPU-Knoten automatisch skalieren und Akzeptanz interaktiver Workloads.
  • GPU-Knoten-Bootstrap, NVIDIA-Laufzeitprüfungen, GRES-Registrierung und Slurm-Zustand.
  • Gemeinsame interaktive Anwendungslaufzeiten unter /apps für Code Server und JupyterLab.
  • Benutzerdefinierte OOD-Helferkompatibilität nach Versionsupgrades.

Erforderliche Services und Rollen

Diese Lösung erfordert die folgenden Services und Rollen.
  • OCI Identity and Access Management/Identitätsdomain
  • OCI-Networking
  • OCI-DNS
  • OCI Load Balancer
  • OCI Bastion
  • OCI-Compute
  • OCI-Block-Volumes
  • OCI File Storage
  • File Storage with Lustre
  • OCI Object Storage
  • OCI Registry
  • OCI Vault
  • OCI-Monitoring, OCI-Logging, OCI-Benachrichtigungen und OCI-Audit
  • Optionale OCI Web Application Firewall und Oracle Cloud Guard
  • Plattformservices: Open OnDemand, Slurm, FreeIPA, Linux/POSIX Identity und Shared Runtime Tooling

Dies sind die Rollen, die für jeden Service erforderlich sind.

Servicename: Rolle Erforderlich für...
OCI-IAM/Identitätsdomain: manage groups, manage dynamic-groups, manage policies Erstellen und verwalten Sie UAT-Administratorgruppen, dynamische Gruppen und IAM-Policys mit der geringsten Berechtigung. Beschränken Sie diese Rolle auf Mandanten- oder Identitätsadministratoren.
OCI Networking: manage virtual-network-family Erstellen und verwalten Sie VCN, öffentliche/private Subnetze, Routentabellen, Internetgateway, NAT-Gateway, Servicegateway, NSGs und Sicherheitslisten.
OCI-DNS: manage dns Verwalten Sie öffentliche oder delegierte DNS-Datensätze für den OOD-Endpunkt und zugehörige Ingress-Namen.
OCI Load Balancer: manage load-balancers Erstellen und betreiben Sie die öffentliche HTTPS-Ingress-Tier für OOD, und leiten Sie Traffic an private OOD-Backends weiter.
OCI Web Application Firewall (optional): manage waf-family Schützen Sie den öffentlichen Anwendungsendpunkt mit WAF-Policys, Zugriffsregeln und Webingress-Kontrollen, wenn WAF für UAT aktiviert ist.
OCI-Bastion: manage bastion-family Erstellen Sie geprüfte, zeitgebundene SSH-Administrationssessions zur privaten Anmeldung, zum Controller oder zu Administrationshosts.
OCI Compute: manage instance-family und manage compute-management-family Stellen Sie OOD-Hosts, Anmeldeknoten, Slurm-Controller, FreeIPA, CPU/GPU-Worker, Autoscaling-Pools und Image-Pipelineinstanzen bereit, und betreiben Sie diesen.
OCI Block Volumes: manage volume-family Verwalten Sie Boot-Volumes und angehängte Block-Volumes für Plattform-, Controller-, Anmelde- und Compute Nodes.
OCI File Storage: manage file-family Verwalten Sie gemeinsame POSIX-Dateisysteme, Mountziele, Exportsets und Exporte für /home, /scratch und /apps.
File Storage with Lustre: manage lustre-file-family Führen Sie das /lustre-Dateisystem mit hohem Durchsatz für aktive HPC/AI-Workload-I/O aus, wenn diese Option aktiviert ist.
OCI Object Storage: manage object-family oder Geltungsbereich manage buckets und manage objects Speichern Sie JuiceFS-unterstützende Daten, dauerhafte Projektdaten, Backups, Lebenszyklusdaten und optionale Lustre-Import-/Exportinhalte.
OCI-Registry: manage repos oder Geltungsbereich read repos Push- oder Pull-Laufzeit- und Anwendungsimages, die von der Golden Image-Pipeline und den Laufzeiten der gemeinsamen Plattform verwendet werden.
OCI Vault/Keys/Secrets: manage vaults, manage keys, manage secret-family; Laufzeitknoten dürfen read secret-family nur verwenden, wenn dies erforderlich ist Speichern Sie Zugangsdaten, Schlüssel, Token und Integrations-Secrets, ohne sie auf Instanzen oder in Skripten hartcodieren zu müssen.
OCI-Monitoring: read metrics und manage alarms Zeigen Sie Kapazitäts-/Leistungsmetriken für Benutzerakzeptanztest an, und konfigurieren Sie Betriebsalarme.
OCI-Logging: manage log-groups, read log-content, use unified-configuration Verwalten Sie Loggruppen, durchsuchen Sie Logs, und konfigurieren Sie Log-Agents oder Unified Agent-Einstellungen.
OCI-Benachrichtigungen: manage ons-family Erstellen Sie Alarmthemen und Abonnements für Betriebsbenachrichtigungen.
OCI-Audit: read audit-events Überprüfen Sie die OCI-API-Aktivität für Governance, Fehlerbehebung und Aktivitätsüberprüfung.
Cloud Guard (optional): read cloud-guard-family; manage cloud-guard-family nur mit Governance-Genehmigung Prüfen Sie den Sicherheitsstatus und die Ergebnisse. Aktivieren Sie die Responder-Administration nur, wenn sie explizit genehmigt wurde.
Dynamische Gruppe für Compute/OOD/Slurm-Instanzen: read buckets, Geltungsbereich manage objects, read repos, use metrics, use log-content, optional read secret-family Plattforminstanzen erlauben, auf genehmigte OCI Object Storage-Buckets zuzugreifen, Images abzurufen, Telemetrie auszugeben und genehmigte Secrets mit Instanz-Principals abzurufen.
Dynamische Gruppe für Imagepipeline: manage instance-family, manage volume-family, read object-family, Geltungsbereich manage repos, optional read secret-family Goldene Images oder Laufzeitartefakte erstellen, validieren, hochstufen und veröffentlichen, ohne langlebige Benutzer-API-Schlüssel zu verwenden.
Dynamische Gruppe für File Storage with Lustre-Synchronisierung (falls verwendet): read buckets und Geltungsbereich manage objects File Storage with Lustre-Import/-Export oder -Synchronisierung mit genehmigten OCI Object Storage-Buckets zulassen.
OOD-Anwendungsrolle: OOD user / OOD admin Ermöglichen Sie Benutzern den Zugriff auf Dateien, Shell, Desktop, Code Server, JupyterLab und Jobs. Ermöglichen Sie Plattformadministratoren die Verwaltung der OOD-Konfiguration und -Apps.
Slurm-Rolle: user, account/partition admin, or scheduler admin Starten Sie Jobs, verwalten Sie Accounts/Partitionen/QOS und betreiben Sie CPU/GPU-Planungs-Policys.
Linux/POSIX-Rolle: POSIX-Benutzer/-Gruppe und gesteuerte sudo Steuern Sie Shell-Anmeldung, Dateiberechtigungen, Projektgruppenzugriff und Notfalladministration auf Plattformknoten.
FreeIPA/Identity Service-Rolle: identity administrator Verwalten Sie gegebenenfalls POSIX-Identitäten, -Gruppen, HBAC/DNS und die Host-/Benutzeranmeldung für UAT.

Informationen zu Ihren Anforderungen finden Sie unter Produkte, Lösungen und Services von Oracle.
