Architektur

Oracle Cloud VMware-Lösung nutzt VMware HCX, um die Migration der Anwendungsmobilität und Arbeitslast von Ihrem On-Premise-SDDC zu Oracle Cloud VMware-Lösung zu ermöglichen.

HCX bietet verschiedene Services basierend auf dem Typ der erworbenen Lizenz (erweitert oder Unternehmen). Bei Oracle Cloud VMware-Lösung ist HCX ein Add-on-Service mit einer separaten Lizenz, die nicht in der monatlichen universellen Kreditfakturierung enthalten ist. Universal Credits decken Softwarelizenzen für vSphere, VMware vSAN und VMware NSX ab.

HCX verwendet den Oracle Cloud Infrastructure FastConnect-Service für die Konnektivität zwischen Ihrem On-Premise-Netzwerk und der Oracle Cloud VMware-Lösung. FastConnect bietet Netzwerkkonnektivität mit niedrigem Durchsatz mit 1-Gbit/s und 10-Gbps-Portgeschwindigkeiten, mit denen Sie nahtlose Erfahrungen in hybriden Cloud-Vorgängen bereitstellen können.

Ein typischer Vorgang, mit dem Cloud-Administratoren eine Live-Migration von VMs (mit vMotion) durchführen können, die eine Geschwindigkeit von 250 Mbps erfordern. Mit der HCX-WAN-Optimierung können vMotion-Migrationen jedoch mit einer geringeren Geschwindigkeit um 100 Mbps durchgeführt werden.

Prüfen Sie die Schritte der hohen Ebene zur Einrichtung der Architektur

Im Folgenden werden die allgemeinen Schritte zum Einrichten von VMware HCX mit der Oracle Cloud VMware-Lösung aufgeführt. Bei diesen Schritten wird davon ausgegangen, dass bereits eine Netzwerkkonnektivität stattfindet:

1. Vorbereitung zur Implementierung:
   1. Stellen Sie HCX Enterprise Manager auf der Quelle (On Premise) und in der Oracle Cloud VMware-Lösung bereit.
   2. Führen Sie die anfängliche Konfiguration aus.
2. Erstellen Sie den Hybridstatus. In dieser Phase wird ein SD-WAN-Tunnel erstellt.
   1. Paar von On-Premise-HCX-Manager mit Oracle Cloud VMware Solution HCX Manager.
   2. Erstellen Sie die Servicemetrik und die Interconnects. Als Ergebnis von Service Interconnect werden HCX-IX, HCX-WAN-OPT und HCX-NET-EXT Appliances auf den Quell- und Remote-Sites bereitgestellt.
3. Erweitern Sie das Netzwerk durch Strecken von Netzwerken über FastConnect und das Internet.
4. Führen Sie vMotion-Migration, Bulk-Migrationen und Cross-vCenter-Migration aus.

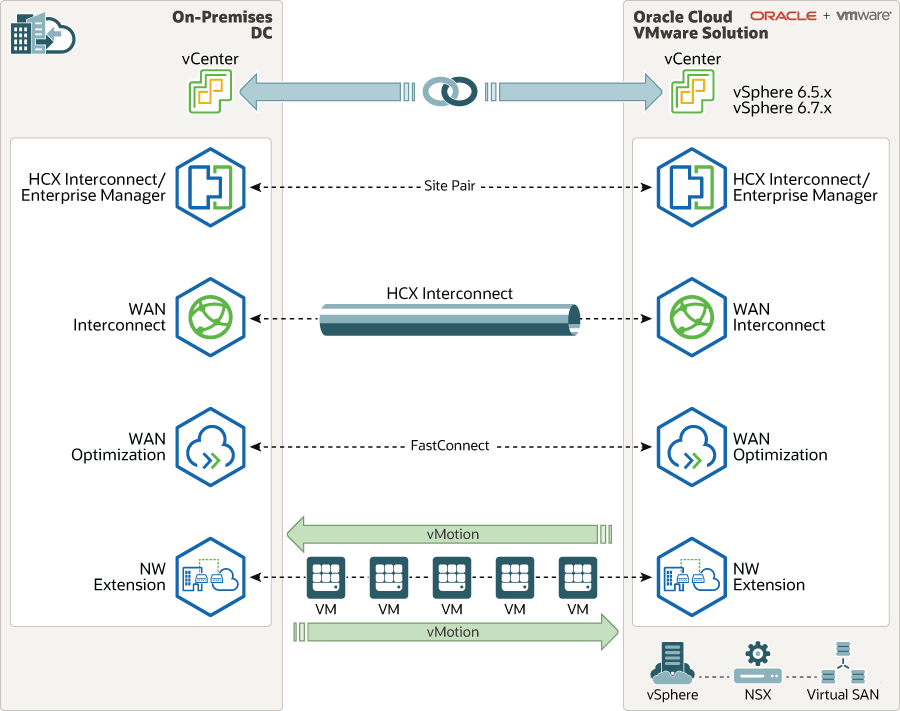

Dieses Diagramm veranschaulicht die Architektur, die sich aus den folgenden Schritten ergibt:
Beschreibung der Abbildung hcx_ocvs_topology.png

HCX-Services verstehen

Die folgenden HCX-Services sind für das Hybrid-Deployment in Oracle Cloud VMware Solution verfügbar:

• HCX Enterprise Manager: Systemverwaltungskomponente auf On-Premise-Seite, die immer als “Quelle” bereitgestellt wird (Ihr On-Premise-Netzwerk oder eine andere SDDC-Plattform).
• HCX Cloud/Enterprise Manager: Systemverwaltungskomponente auf der Cloud-Seite, die immer als “Ziel” bereitgestellt wird (Oracle Cloud VMware-Lösung).
• HCX-IX: Dieser Interconnect-Service unterstützt Management-, Migrations-, Replikations- und Disaster-Recovery-Vorgänge. Sie wird als virtuelle Appliance in der On-Premise-SDDC- und Oracle Cloud VMware-Lösung bereitgestellt.
• HCX-WAN-OPT: Dieser WAN-Boot-Optimierungsservice arbeitet mit dem Interconnect-(HCX-IX-) Service zusammen, um die Netzwerkperformance durch eine Kombination aus Deduplizierungs-, Komprimierungs- und Lineitionierungstechniken zu verbessern. Sie wird als virtuelle Appliance in der On-Premise-SDDC- und Oracle Cloud VMware-Lösung bereitgestellt.
• HCX-NET-EXT: Dieser Netzwerkerweiterungsservice unterstützt das Dehnen des Layer-2-Netzwerks zwischen dem On-Premises-SDDC und der Oracle Cloud VMware-Lösung. Es wird als virtuelle Appliance auf dem On-Premise-SDDC und der Oracle Cloud VMware-Lösung bereitgestellt.
