Refuerzo de los dispositivos de Roving Edge Infrastructure
Describe cómo instalar las protecciones de robustez en el dispositivo de Roving Edge Infrastructure.
Cada dispositivo Oracle Roving Edge Device se monta en la carcasa reforzada. Siga las instrucciones de esta sección para utilizar el dispositivo Roving Edge dentro de su carcasa reforzada. No se recomienda extraer el dispositivo de la carcasa y es posible que dañe el dispositivo.
-
Retire las tapas de los extremos de la caja de tránsito reforzada localizando los pasadores de giro de ala en ambos lados y girándolos en sentido contrario a las agujas del reloj, como se muestra para desbloquear cada tapa de extremo.

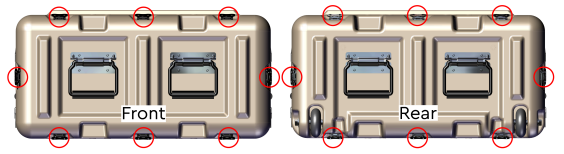

Ubicación del bloqueo de giro de ala
Los pasadores de giro de ala se pueden encontrar en los lugares que se muestran. Hay un total de ocho cierres de giro de ala en cada tapa.

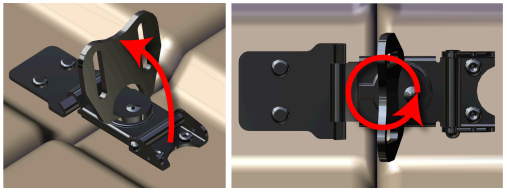

Operación de bloqueo interno de giro de ala
Retire los extremos del estuche.

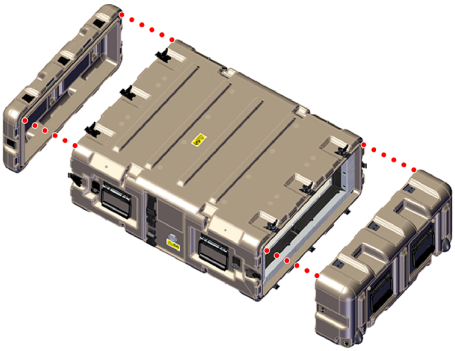

Eliminación de las mayúsculas finales del caso de tránsito reforzado
-
Prepare los conjuntos de filtros EMI para la instalación del sistema.
Nota
Los conjuntos de filtros EMI permanecerán conectados a la jaula de Faraday con cables a tierra durante la instalación del sistema. Estos cables de tierra son delicados y pueden dañarse si el conjunto de filtro EMI se tira demasiado fuerte.
Desde la parte frontal del caso de tránsito reforzado, utilice un Torx T15.

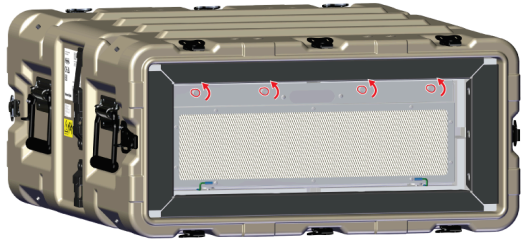

Afloje los tornillos prisioneros del conjunto de filtro EMI frontal
Gire cuidadosamente la parte superior del conjunto de filtros EMI hacia abajo hasta que esté descansando en la carcasa, como se muestra en la siguiente imagen.

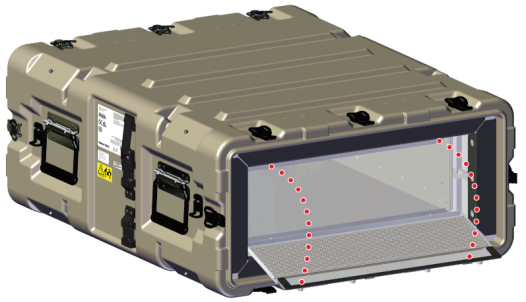

Rotación del conjunto de filtros EMI delantero
Desde la parte posterior de la caja de tránsito reforzada, utilice un destornillador Torx T15 para aflojar los tornillos prisioneros del conjunto de filtros EMI posterior.

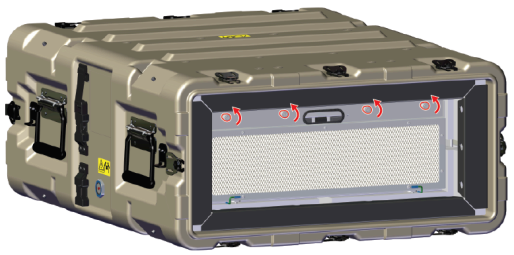

Afloje los tornillos prisioneros del conjunto de filtro EMI posterior
Gire cuidadosamente la parte superior del conjunto de filtros EMI hacia abajo hasta que esté descansando en la carcasa, como se muestra en la siguiente imagen. Tenga cuidado de no dañar los cables de tierra conectados a la parte inferior del conjunto de filtros EMI.

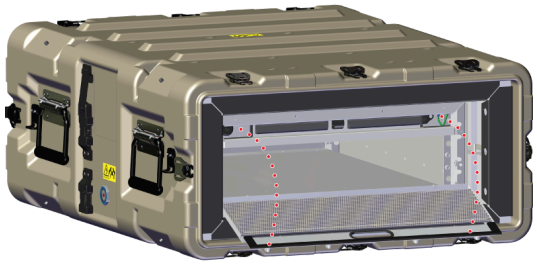

Rotación del conjunto de filtros EMI posteriores
-
Conecte el cable de alimentación interno de la jaula de Faraday a la parte posterior del sistema, como se muestra a continuación:
Nota
Si el sistema y la configuración de caja de tránsito reforzada se transportarán a otro sitio, no instale los cables.

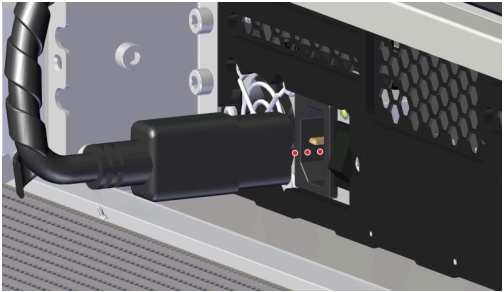

Conexión del cable de alimentación de la jaula Faraday
-
Instale los cables de datos y alimentación y vuelva a colocar el conjunto de filtros EMI en la jaula de Faraday.
Enrute los cables QSFP28, DB9 y Ethernet (opcional) a través del canal de cables izquierdo y tire para asegurarse de que haya suficiente holgura para conectar los cables a cada uno de sus puertos.

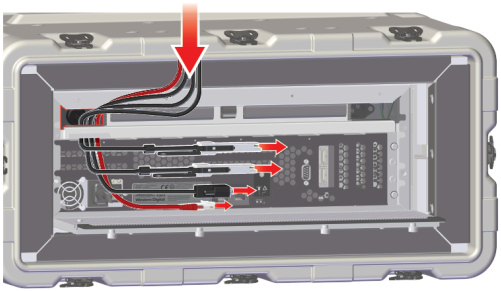

Ruta de canal izquierdo de cable de datos
Conecte cada cable a los puertos designados, enrute la holgura del cable a través de los canales de espuma y enrute el otro extremo de los cables de datos a través del corte ovalado en el conjunto de filtros EMI.
Ruta de canal izquierdo de cable de datos
Conecte el cable de alimentación al puerto ubicado en el canal de cables derecho, enrute la holgura del cable a través del canal de espuma y el montaje del cable, y a través del corte ovalado en el conjunto de filtros EMI, como se muestra.

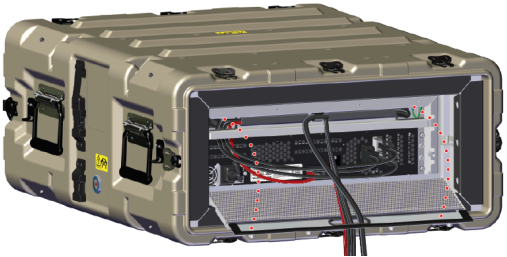

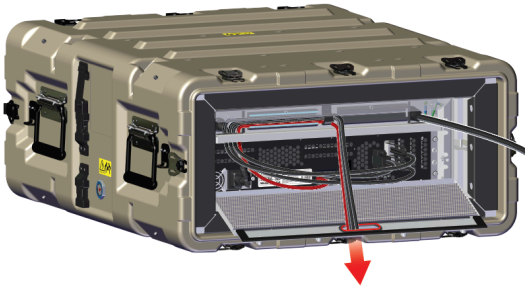

Conexión y enrutamiento de cables de alimentación
Con los cables fijados en su lugar, gire y empuje el conjunto de filtros EMI hacia adelante para alinear los tornillos prisioneros con los orificios de los tornillos y comenzar a apretarlos con el pulgar y el dedo. Asegúrese de aplicar presión ya que los canales de espuma que enrutan los cables proporcionarán resistencia. Una vez que los cables y el filtro EMI estén correctamente colocados, utilice un destornillador Torx T15 para apretar los tornillos prisioneros del conjunto de filtros EMI delantero.

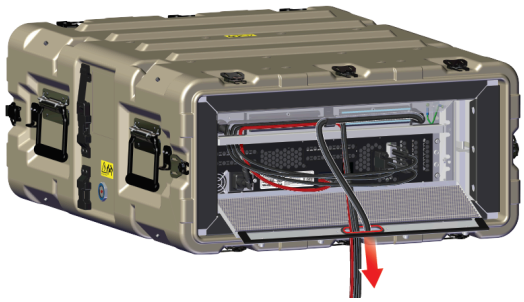

Rotación y asiento del conjunto de filtro EMI posterior

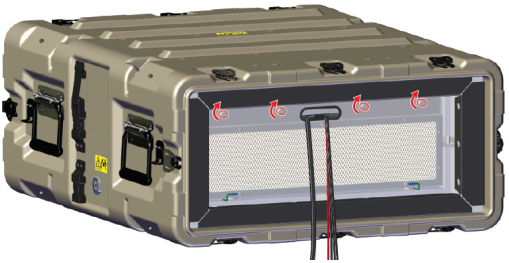

Apriete los tornillos prisioneros del conjunto de filtro EMI trasero
-
Identifique el conjunto de filtros EMI para la parte frontal de la jaula de Faraday. El conjunto de filtros EMI frontal será de pantalla completa, mientras que el filtro EMI posterior tendrá un corte ovalado para enrutar el cableado a la parte posterior del contenedor.
Desde la parte frontal de la caja de tránsito reforzada, gire cuidadosamente la parte superior del conjunto de filtros EMI hasta que esté alineada con los orificios del tornillo del conjunto de filtros EMI en la jaula de Faraday, como se muestra en la siguiente imagen. Tenga cuidado de no dañar los cables de tierra conectados a la parte inferior del conjunto de filtros EMI.

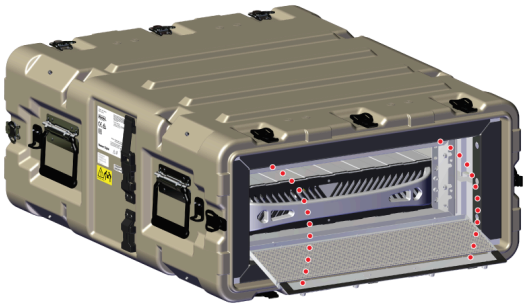

Rotación y asiento del conjunto de filtro EMI frontal
Utilice un destornillador Torx T15 para ajustar los tornillos prisioneros en el conjunto de filtro EMI frontal.

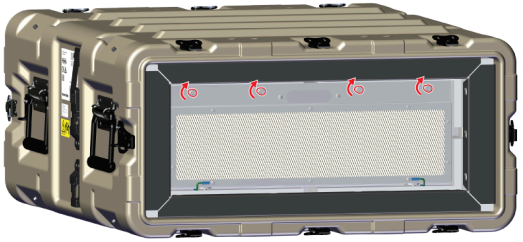

Protección del conjunto de filtros EMI frontal
Tenga cuidado y asegúrese de que los cables a tierra del conjunto de filtros EMI no se pellizquen durante la reinstalación.

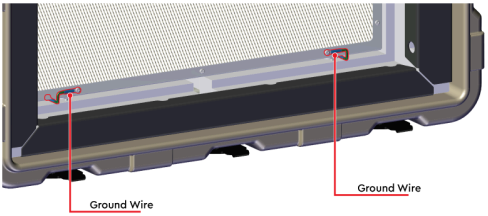

Identificación de alambre de tierra
