DRG de VCN y gateway de NAT
Mediante el área temática de DRG de VCN y gateway de NAT, puede crear informes sobre los recursos de DRG de VCN y gateway de NAT. Con estos informes, puede realizar un seguimiento de los diferentes atributos y métricas de los recursos del gateway de NAT y DRG de VCN en los arrendamientos y compartimentos.
- Una VCN es su red privada aislada de forma lógica en OCI, similar a una red local tradicional. Define el espacio de dirección IP (bloques CIDR) y contiene subredes, tablas de rutas, listas de seguridad/NSG y gateways. Puede utilizar una VCN para alojar y controlar el tráfico hacia/desde Compute, bases de datos, equilibradores de carga, etc.
- Un DRG es un enrutador de borde virtual que permite la conectividad privada entre la VCN y las redes externas.
- Un gateway de NAT proporciona acceso a Internet solo de salida para los recursos de subredes privadas. Las instancias pueden iniciar conexiones a Internet (por ejemplo, actualizaciones del sistema operativo, extracción de paquetes, llamada a API externas), pero no se permiten conexiones entrantes desde Internet a través de NAT.
Preguntas de negocio
El área temática puede responder a las siguientes preguntas de negocio:
- ¿Cuántos recuentos de tablas de anexos/distribuciones/rutas hay?
- ¿Cuál es el estado del ciclo de vida de cada recuento de tablas de anexos/distribuciones/rutas?
- ¿Cuál es el tiempo de creación y supresión de cada recuento de tablas de anexos/distribuciones/rutas?
- ¿Qué gateway de NAT de VCN está conectado a qué tabla de rutas?
- ¿Qué compartimento contiene el recuento de anexos más alto? ¿En qué región se creó el anexo?
Modelo Lógico
El área temática de DRG de VCN y gateway de NAT se basa en un modelo lógico controlado por relación.

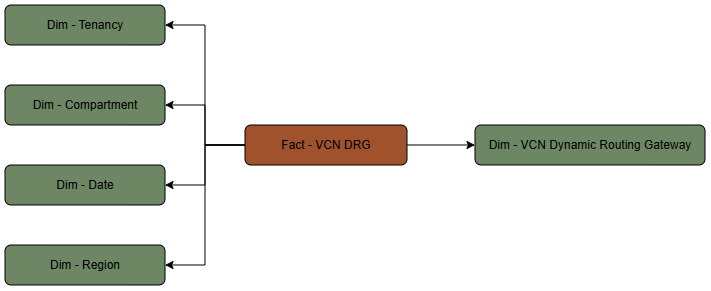

En este diagrama se muestra cómo la tabla de hechos de DRG de VCN está relacionada con las siguientes tablas de dimensiones:

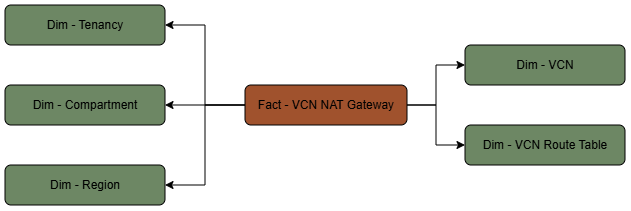

En este diagrama se muestra cómo la tabla de hechos del gateway de NAT de VCN está relacionada con las siguientes tablas de dimensiones:
Detalles de Métrica
Las carpetas de hechos de esta área temática muestran las siguientes métricas:
| Hecho | Métrica | Descripción |
|---|---|---|
| VCN: DRG | Recuento de anexos | Proporciona el recuento de VCN, RPC o circuitos virtuales conectados a este DRG. |
| VCN: DRG | Recuento de distribuciones | Proporciona el número de distribuciones de rutas. |
| VCN: DRG | Recuento de tablas de rutas | Proporciona el número de tablas de rutas de DRG definidas. |
