Ejemplo: conexión de Oracle Analytics Cloud a una base de datos local

Network Path Analyzer detecta las rutas de reenvío y retorno en la red. Puede utilizar los resultados para comprobar que las rutas de red lógicas coinciden con su intención y verificar que la configuración de conectividad de red virtual funciona como espera antes de empezar a enviar tráfico o a solucionar problemas.

A continuación, se muestra un análisis de ruta de red de ejemplo para una conexión de Oracle Analytics Cloud:

  • Origen: Oracle Analytics Cloud con un canal de acceso privado (PAC), con dirección IP de salida de PAC 10.0.0.78

  • Destino: base de datos local con la dirección IP 172.103.0.2 y el puerto 1521

Oracle Analytics Cloud se conecta a la base de datos local a través de una VPN IPSec.

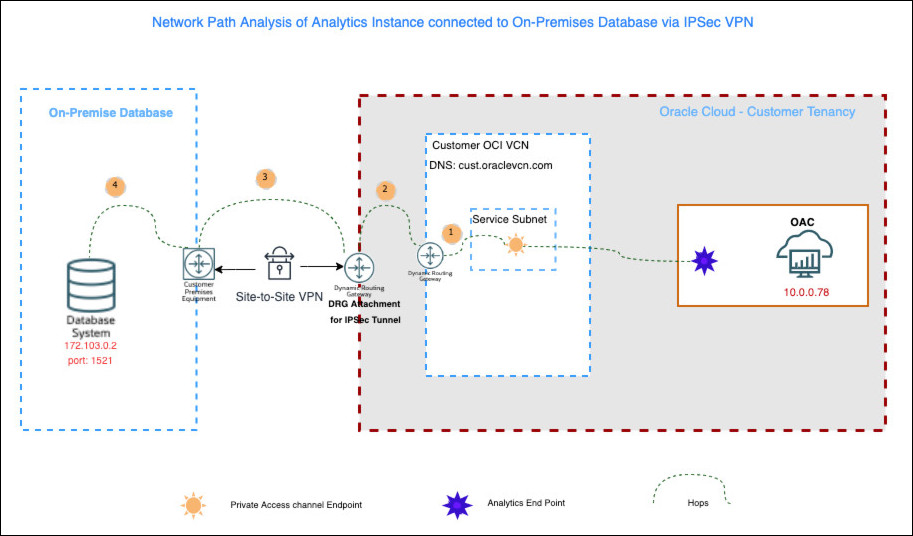

A continuación se muestra la descripción de ceal_npa_network.jpg
Descripción de la ilustración ceal_npa_network.jpg

Ruta directa

En este ejemplo, la ruta de reenvío muestra cuatro saltos de red accesibles y correctos.

  • Hop 1: Oracle Analytics Cloud con la dirección IP 10.0.0.78 al gateway de enrutamiento dinámico de la VCN de OCI
  • Hop 2: gateway de enrutamiento dinámico de VCN de OCI al gateway de enrutamiento dinámico IPSec
  • Hop 3: IPSec gateway de enrutamiento dinámico al equipo local del cliente, a través de la VPN de sitio a sitio
  • Hop 4: equipo local de cliente en la base de datos con la dirección IP 172.103.0.2

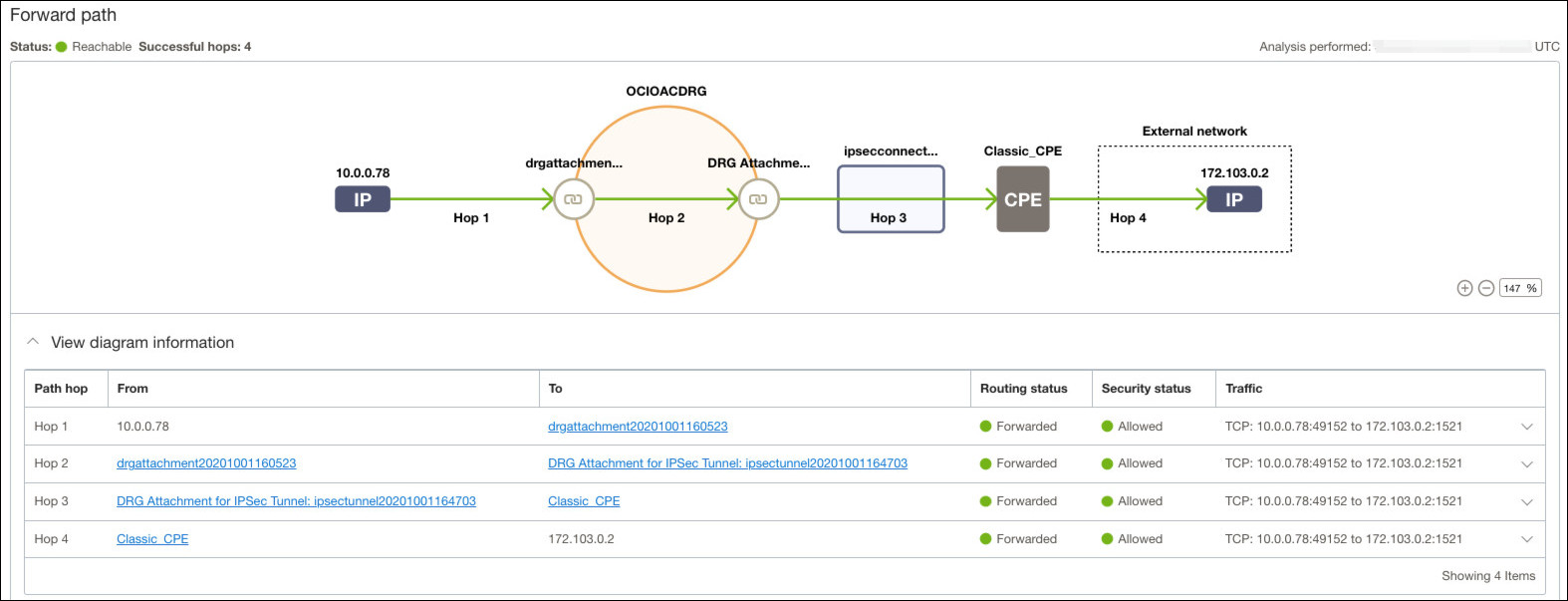

A continuación se muestra la descripción de ceal_npa_forward.jpg
Descripción de la ilustración ceal_npa_forward.jpg

Ruta de vuelta

En este ejemplo, la ruta de retorno muestra cuatro saltos de red accesibles y correctos.

  • Hop 1: base de datos de cliente con la dirección IP 172.103.0.2 para el equipo local del cliente
  • Hop 2: equipo local de cliente para el arrendamiento de OCI, a través de una VPN de sitio a sitio
  • Hop 3: IPSec gateway de enrutamiento dinámico al gateway de enrutamiento dinámico de la VCN de OCI
  • Hop 4: gateway de enrutamiento dinámico de VCN de OCI a Oracle Analytics Cloud con dirección IP 10.0.0.78, a través de un canal de acceso privado

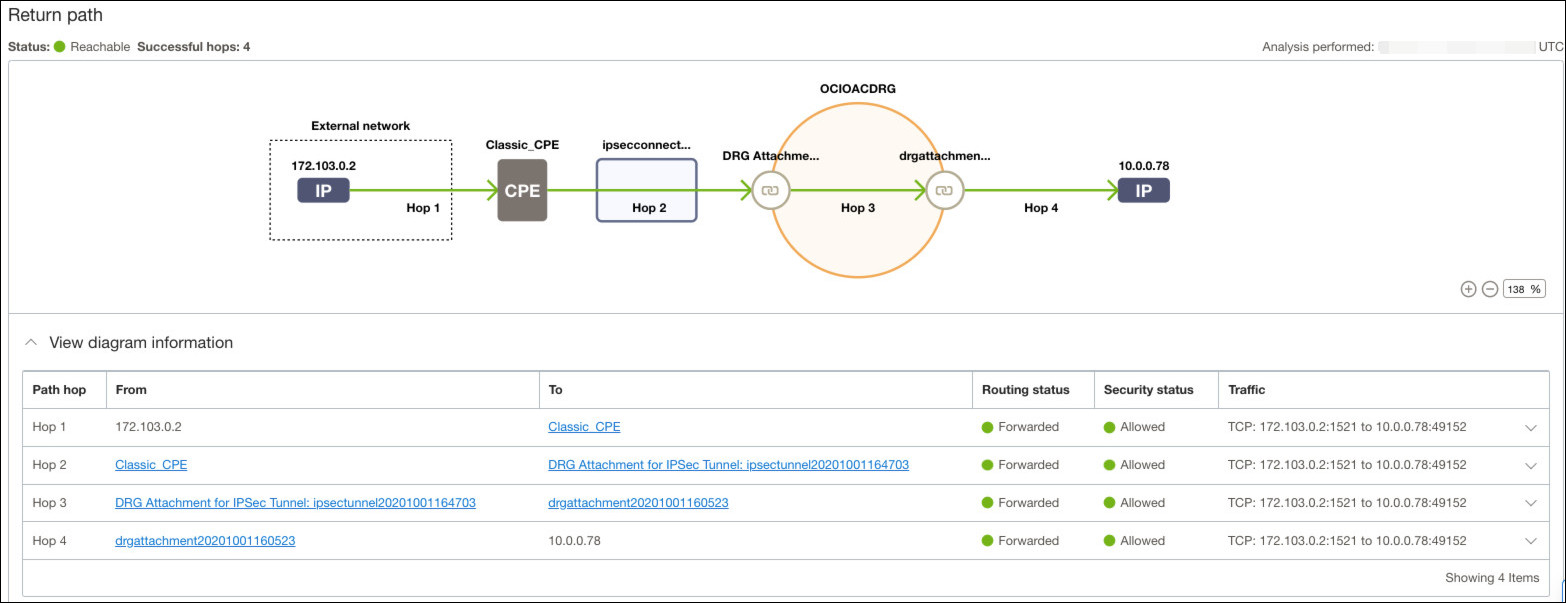

A continuación se muestra la descripción de ceal_npa_return.jpg
Descripción de la ilustración ceal_npa_return.jpg
