Enlaces ascendentes

Conectividad física

En cada switch de interconexión de racks, los puertos 1 a 4 se pueden usar para enlaces ascendentes a la red del centro de datos. Para velocidades de 10 o 25 Gbps, el puerto del switch de interconexión de racks se debe dividir mediante un cable de interrupción de MPO a 4xLC. Para velocidades de 40 o 100 Gbps, cada puerto de conmutador utiliza una única conexión de cable de MPO a MPO. Se debe especificar la velocidad de conexión correcta durante la configuración inicial, de modo que los puertos del conmutador se configuren con el modo de interrupción y la velocidad de transferencia adecuados.

Los enlaces ascendentes se configuran durante la inicialización del sistema, según la información que proporcione como parte de la lista de comprobación de la instalación. Los puertos de enlace superior de switch de interconexión de racks no utilizados, incluidos los puertos de interrupción no utilizados, se desactivan por motivos de seguridad. En la tabla, se muestran las configuraciones de enlace ascendente admitidas por la velocidad y el recuento de puertos, y el ancho de banda total resultante.

Independientemente de la cantidad de puertos y velocidades de puerto configurados, también se selecciona una topología para los enlaces ascendentes entre los conmutadores de columna y la red del centro de datos. Esta información es fundamental para que el administrador de red configure la agregación de enlaces (canales de puerto) en los conmutadores del centro de datos. En la tabla se muestran las opciones disponibles.

Topología

La topología física de los enlaces ascendentes del rack a la red del centro de datos depende de los requisitos de ancho de banda y de los conmutadores y puertos del centro de datos disponibles. La conexión a un único conmutador de centro de datos implica que seleccione una topología de triángulo. Para aumentar la redundancia, distribuya los enlaces ascendentes entre un par de conmutadores de centro de datos, seleccionando una topología cuadrada o de malla. Cada topología le permite empezar con un ancho de banda mínimo, que puede ampliar con una necesidad cada vez mayor. El ancho de banda máximo es de 800 Gbps, suponiendo que los conmutadores, transceptores y cables del centro de datos lo permitan.

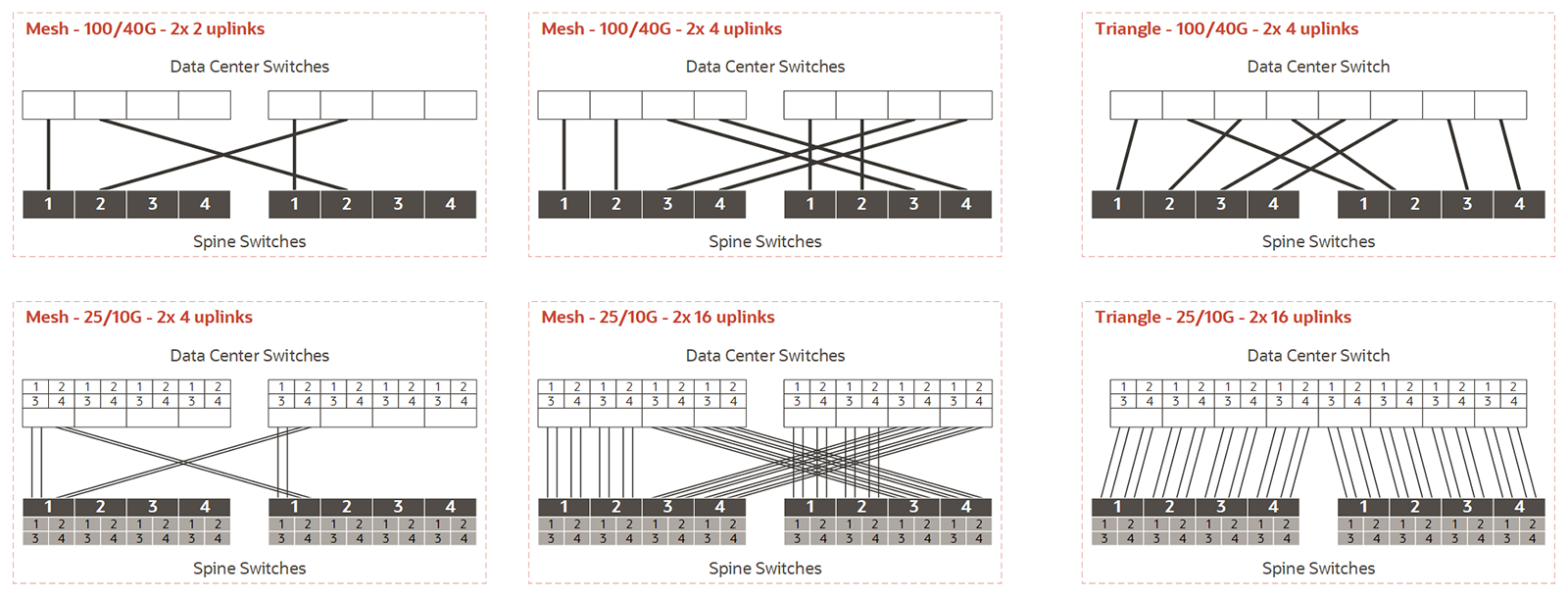

Los siguientes diagramas proporcionan una vista simplificada de las topologías admitidas y se pueden utilizar como guía inicial para integrar el rack en la red del centro de datos. Utilice los diagramas y las notas para determinar la configuración adecuada del cableado y el conmutador para la instalación. Para obtener ejemplos de configuración de enlace ascendente más detallados, que han sido probados por Oracle, consulte Reference Topologies.

Notas del diagrama

En el lado del bastidor hay dos switches de interconexión de racks que se deben conectar a la red del centro de datos. Ambos switches de interconexión de racks deben tener configuraciones idénticas de puertos y cables. En cada ejemplo, los switches de interconexión de racks se muestran en la parte inferior, con todos los puertos de enlace ascendente identificados por su número de puerto. Las líneas representan la conexión de cables salientes a los conmutadores del centro de datos, que se muestran en la parte superior de cada ejemplo sin números de puerto.

Patrón de cableado y velocidad del puerto

Hay seis ejemplos en total, organizados en dos filas por tres columnas.

• La fila superior muestra las opciones de cableado basadas en conexiones de 100 Gbps o 40 Gbps de puerto completo. La fila inferior muestra las opciones de cableado que utilizan puertos de ruptura a velocidades de 25 Gbps o 10 Gbps; las cajas más pequeñas numeradas de 1 a 4 representan las conexiones de ruptura para cada uno de los cuatro puertos de enlace superior principales por conmutador medular.

• La tercera columna muestra una topología de triángulo con conexiones de puerto completo y conexiones de ruptura. La diferencia con la columna dos es que todos los enlaces ascendentes están conectados a un único conmutador del centro de datos. El ancho de banda total es el mismo, pero la topología del triángulo carece de redundancia del conmutador del centro de datos.

• No hay diagramas para la topología cuadrada. La configuración del cableado cuadrado es similar a los ejemplos de malla, pero sin los patrones de cruce. Visualmente, todos los conectores de los diagramas serían paralelos. En una topología cuadrada, todos los cables salientes de un conmutador medular están conectados al puerto para el mismo conmutador del centro de datos. A diferencia de la malla, el cuadrado implica que cada switch de interconexión de racks tiene un solo switch de centro de datos.

Recuento de enlaces

Al conectar los enlaces ascendentes, debe seguir la numeración del puerto del conmutador medular. Recuerde que ambos switches de interconexión de racks están cableados de manera idéntica, por lo que cada enlace ascendente o conexión corresponde con un par de cables.

• Con un cable por puerto de la columna vertebral, utilizando transceptores de 100 o 40 Gbps, el primer par de enlace superior utiliza puertos de conmutador medular numerados 1, el segundo utiliza el puerto 2, etc. En esta configuración, el número máximo de enlaces ascendentes es cuatro por conmutador medular.

• Cuando se utilizan cables de ruptura, con velocidades de puerto de 25 o 10 Gbps, el primer par de enlace ascendente utiliza el puerto 1/1. Con dos o cuatro enlaces ascendentes por switch de interconexión de racks, todavía hay un solo puerto completo en uso. Cuando aumenta el recuento de enlaces ascendentes a 8 por switch de interconexión de racks, los puertos 1/1-2/4 están en uso. Con 16 enlaces ascendentes por switch de interconexión de racks, todas las conexiones de ruptura de los cuatro puertos reservados estarán en uso.

• En una topología de malla, se debe seguir un patrón de cableado particular: conecte la primera mitad de todos los enlaces ascendentes a un conmutador de centro de datos y la segunda mitad al otro conmutador de centro de datos. Por ejemplo: si tiene cuatro enlaces ascendentes, los dos primeros van al mismo conmutador; si tiene ocho enlaces ascendentes (no se muestran en los diagramas), los cuatro primeros van al mismo conmutador; si tiene 16 enlaces ascendentes, los ocho primeros van al mismo conmutador.

Implicaciones de la topología de malla

• En una topología de malla, la configuración del conmutador medular espera que la primera mitad de todos los enlaces ascendentes esté conectada a un conmutador de centro de datos y la segunda mitad al otro conmutador de centro de datos. Cuando se conecta inicialmente el rack a la red del centro de datos, es sencillo seguir este patrón.

• Sin embargo, si aumenta el número de enlaces ascendentes en un momento posterior, el patrón de cableado de malla tiene una implicación significativa para los enlaces ascendentes existentes. Compare los diagramas de las dos primeras columnas: al duplicar el recuento de enlaces ascendentes, la mitad de las conexiones existentes se deben mover al otro conmutador del centro de datos. En el caso de los enlaces ascendentes de 100/40 Gb, solo es necesario volver a activarlos cuando se aumenta el recuento de enlaces de 2 a 4. Debido al mayor número de cables, los enlaces ascendentes de 25/10 Gb requieren más recableado: al aumentar el recuento de enlaces ascendentes de 2 a 4, de 4 a 8 y de 8 a 16.

Conexión lógica

La conexión lógica entre el rack y el centro de datos se implementa completamente en la capa 3. En el modelo OSI (modelo de interconexión de sistemas abiertos), la capa 3 se conoce como capa de red, que utiliza los campos de dirección IP de origen y destino en su encabezado para enrutar el tráfico entre dispositivos conectados.

Compute Cloud@Customer soporta dos opciones de conexión lógica: debe elegir entre el enrutamiento estático y el dinámico. Ambas opciones de enrutamiento están soportadas por las tres topologías físicas.

Diseños de enrutamiento admitidos

En la siguiente tabla, se muestran los diseños de enrutamiento que se admiten en función de la topología física del centro de datos y la conexión lógica que elija implementar.

Tenga en cuenta que la agregación de enlaces entre varios dispositivos (vPC o MLAG) solo se admite con el enrutamiento estático. Cuando se selecciona el enrutamiento dinámico, la agregación de enlaces se restringe a los puertos del mismo conmutador.

Cuando los enlaces ascendentes se conectan por cable en una topología de malla, se aplica un mínimo de 2 conexiones físicas por conmutador medular. Para establecer el intercambio de tráfico BGP, se necesitan 2 subredes. Si cambia el recuento de enlaces ascendentes, los canales de puerto se reconfiguran, pero las subredes dedicadas siguen siendo las mismas.
