Enlaces ascendentes ascendentes

Conexión física

En cada switch de interconexión de racks, los puertos 1 a 4 se pueden utilizar para enlaces ascendentes a la red del centro de datos. Para velocidades de 10 Gbps o 25 Gbps, el puerto del switch de interconexión de racks debe dividirse mediante un cable de ruptura de MPO a 4xLC. Para velocidades de 40 Gbps o 100 Gbps, cada puerto de conmutador utiliza una única conexión de cable de MPO a MPO. Se debe especificar la velocidad de conexión correcta durante la configuración inicial para que los puertos del conmutador se configuren con el modo de interrupción y la velocidad de transferencia adecuados.

Los enlaces ascendentes se configuran durante la inicialización del sistema, según la información que proporcione como parte de la lista de comprobación de la instalación. Los puertos de enlace superior del switch de interconexión de racks no utilizados, incluidos los puertos de interrupción no utilizados, están desactivados por motivos de seguridad. En la tabla, se muestran las configuraciones de enlace ascendente admitidas por recuento de puertos y velocidad, y el ancho de banda total resultante.

Independientemente de la cantidad de puertos y velocidades de puerto configuradas, también puede seleccionar una topología para los enlaces ascendentes entre los conmutadores medulares y la red del centro de datos. Esta información es fundamental para que el administrador de red configure la agregación de enlaces (canales de puerto) en los conmutadores del centro de datos. En la tabla se muestran las opciones disponibles.

Topología

La topología física de los enlaces ascendentes del rack a la red del centro de datos depende de los requisitos de ancho de banda y los puertos y conmutadores del centro de datos disponibles. La conexión a un único conmutador de centro de datos implica la selección de una topología de triángulo. Para aumentar la redundancia, distribuye los enlaces ascendentes entre un par de conmutadores de centro de datos, seleccionando una topología cuadrada o de malla. Cada topología permite empezar con un ancho de banda mínimo, que se puede ampliar con una necesidad cada vez mayor. El ancho de banda máximo es de 800 Gbps, suponiendo que los conmutadores, transceptores y cables del centro de datos lo permitan.

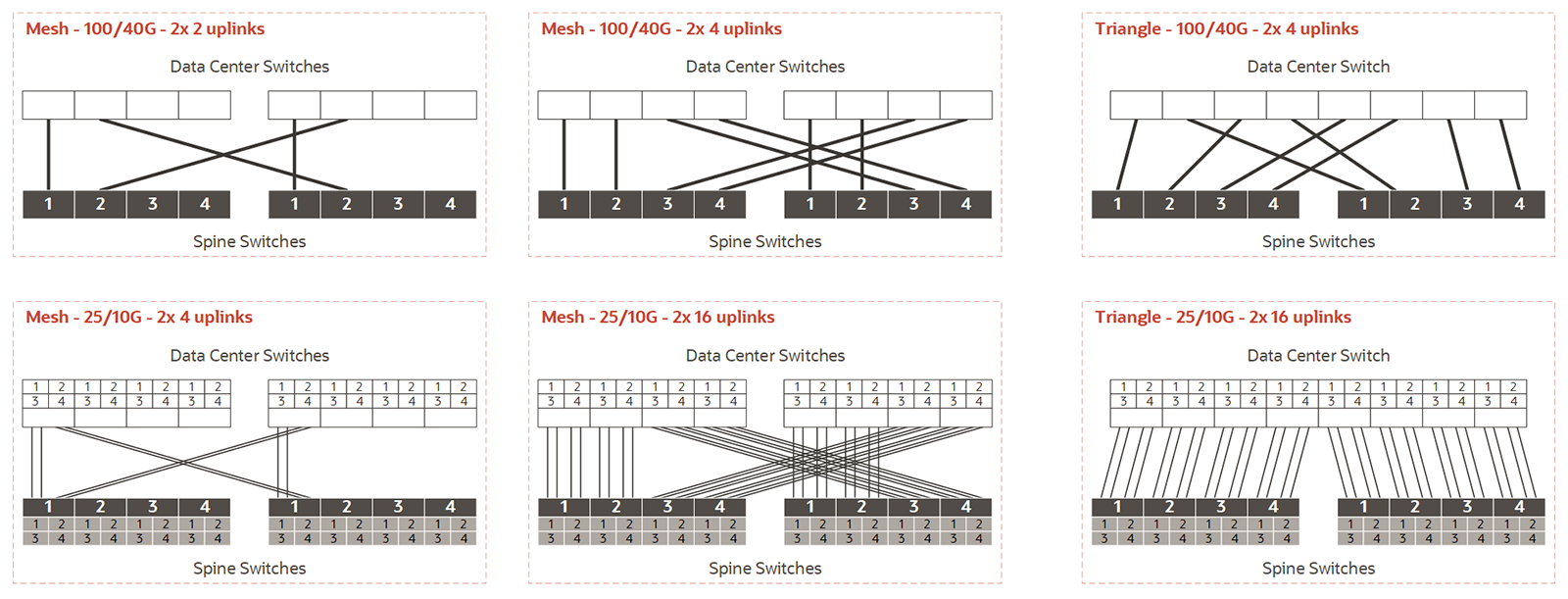

Los siguientes diagramas proporcionan una vista simplificada de las topologías admitidas y se pueden utilizar como orientación inicial para integrar el rack en la red del centro de datos. Utilice los diagramas y las notas para determinar la configuración de cableado y conmutación adecuada para la instalación. Para obtener ejemplos de configuración de enlaces ascendentes más detallados, que Oracle ha probado, consulte Reference Topologies.

Notas de diagrama

En el lado del bastidor, hay dos conmutadores medulares que se deben conectar a la red del centro de datos. Ambos conmutadores medulares deben tener configuraciones idénticas de puertos y cables. En cada ejemplo, los conmutadores medulares se muestran en la parte inferior, con todos los puertos de enlace superior identificados por su número de puerto. Las líneas representan la conexión de cables salientes a los conmutadores del centro de datos, que se muestran en la parte superior de cada ejemplo sin números de puerto.

Patrón de cableado y velocidad de puerto

Hay seis ejemplos en total, organizados en dos filas por tres columnas.

• La fila superior muestra las opciones de cableado basadas en conexiones de 100 Gbps o 40 Gbps de puerto completo. La fila inferior muestra las opciones de cableado que utilizan puertos de ruptura a velocidades de 25 Gbps o 10 Gbps; las cajas más pequeñas numeradas de 1 a 4 representan las conexiones de ruptura para cada uno de los cuatro puertos de enlace ascendente principales por switch de interconexión de racks.

• La tercera columna muestra una topología de triángulo con conexiones de puerto completo y conexiones de separación. La diferencia con la columna dos es que todos los enlaces ascendentes están conectados a un único conmutador de centro de datos. El ancho de banda total es el mismo, pero la topología de triángulo carece de redundancia de conmutador de centro de datos.

• No hay diagramas para la topología cuadrada. La configuración de cableado cuadrado es similar a los ejemplos de malla, pero sin los patrones de cruce. Visualmente, todos los conectores de los diagramas serían paralelos. En una topología cuadrada, todos los cables salientes de un switch de interconexión de racks son puertos conectados para el puerto al mismo switch del centro de datos. A diferencia de la malla, el cuadrado implica que cada switch de interconexión de racks se conecta con un solo switch de centro de datos.

Recuento de enlaces

Al conectar los enlaces ascendentes, debe seguir la numeración de puertos del switch de interconexión de racks. Recuerde que ambos switches de interconexión de racks están conectados de manera idéntica, de modo que cada enlace ascendente o conexión corresponde a un par de cables.

• Con un cable por puerto de lomo, que utiliza transceptores de 100 o 40 Gbps, el primer par de enlace superior utiliza puertos de conmutador de lomo numerados 1, el segundo utiliza el puerto 2, etc. En esta configuración, el número máximo de enlaces ascendentes es cuatro por switch de interconexión de racks.

• Cuando se utilizan cables de ruptura, con velocidades de puerto de 25 o 10 Gbps, el primer par de enlace ascendente utiliza el puerto 1/1. Con dos o cuatro enlaces ascendentes por switch de interconexión de racks, todavía hay un solo puerto completo en uso. Al aumentar el recuento de enlaces ascendentes a 8 por switch de interconexión de racks, los puertos 1/1-2/4 están en uso. Con 16 enlaces ascendentes por switch de interconexión de racks, todas las conexiones de ruptura de los cuatro puertos reservados estarán en uso.

• En una topología de malla, se debe seguir un patrón de cableado particular: conecte la primera mitad de todos los enlaces ascendentes a un conmutador de centro de datos y la segunda mitad al otro conmutador de centro de datos. Por ejemplo: si tiene cuatro enlaces ascendentes, los dos primeros irán al mismo conmutador; si tiene ocho enlaces ascendentes (que no se muestran en los diagramas), los cuatro primeros irán al mismo conmutador; si tiene 16 enlaces ascendentes, los ocho primeros irán al mismo conmutador.

Implicaciones de topología de malla

• En una topología de malla, la configuración del conmutador medular espera que la primera mitad de todos los enlaces ascendentes esté conectada a un conmutador de centro de datos y la segunda mitad al otro conmutador de centro de datos. Cuando se conecta inicialmente el rack a la red del centro de datos, es sencillo seguir este patrón.

• Sin embargo, si aumenta el número de enlaces ascendentes más adelante, el patrón de cableado de malla tiene una implicación significativa para los enlaces ascendentes existentes. Compare los diagramas de las dos primeras columnas: al duplicar el recuento de enlaces ascendentes, la mitad de las conexiones existentes se deben mover al otro conmutador del centro de datos. Para enlaces ascendentes de 100/40 Gb, el recableado solo es necesario cuando se aumenta el recuento de enlaces de 2 a 4. Debido al mayor número de cables, los enlaces ascendentes de 25/10 Gb requieren más recableado: al aumentar el recuento de enlaces ascendentes de 2 a 4, de 4 a 8 y de 8 a 16.

Conexión lógica

La conexión lógica entre el rack y el centro de datos se implementa por completo en la capa 3. En el modelo OSI (modelo de interconexión de sistemas abiertos), la capa 3 se conoce como capa de red, que utiliza los campos de dirección IP de origen y destino en su encabezado para enrutar el tráfico entre dispositivos conectados.

Compute Cloud@Customer soporta dos opciones de conexión lógica: debe elegir entre el enrutamiento estático y el dinámico. Ambas opciones de enrutamiento están soportadas por las tres topologías físicas.

Diseños de enrutamiento admitidos

En la siguiente tabla se muestran los diseños de enrutamiento admitidos según la topología física del centro de datos y la conexión lógica que elija implementar.

Tenga en cuenta que la agregación de enlaces entre varios dispositivos (vPC o MLAG) solo se admite con enrutamiento estático. Cuando se selecciona el enrutamiento dinámico, la agregación de enlaces se restringe a los puertos del mismo conmutador.

Cuando los enlaces ascendentes están conectados por cable en una topología de malla, se aplica un mínimo de 2 conexiones físicas por switch de interconexión de racks. Para establecer el intercambio de tráfico BGP, se necesitan 2 subredes. Si el recuento de enlaces ascendentes cambia, los canales de puerto se reconfiguran, pero las subredes dedicadas permanecen iguales.
