Configuración básica de Private Cloud Appliance
Cada dispositivo de nube privada consta de una base de Oracle Rack, con componentes de red, recursos informáticos y almacenamiento. La capacidad informática y de almacenamiento del dispositivo se personaliza para cumplir con los requisitos de capacidad.
Un rack se rellena de acuerdo con el concepto de alojamiento flexible para la gestión del espacio del rack. Los alojamientos flexibles son secciones dedicadas de 4 unidades de rack dentro del rack que se pueden utilizar para una expansión flexible. Un alojamiento flexible puede alojar recursos de almacenamiento o recursos informáticos, pero no ambos en el mismo alojamiento.
Existen diferentes configuraciones base:
- Aplicación de Nube Privada X11
-
La configuración de hardware X11 se envía en agosto de 2025. Contiene de 3 a 12 nodos de cálculo X11 de Oracle Server instalados de fábrica (2U). El almacenamiento lo proporciona Oracle ZFS Storage Appliance ZS11-2. La infraestructura de red física consta de conmutadores Cisco Nexus 9348GC-FXP (gestión) y Cisco Nexus 9336C-FX2 (datos).
En comparación con las configuraciones anteriores, el dispositivo de almacenamiento tiene controladores más recientes, pero utiliza exactamente los mismos contenedores de discos. Los componentes de infraestructura de red siguen siendo los mismos.
- Aplicación de Nube Privada X10
-
La configuración de hardware X10 se envía a diciembre de 2023. Contiene de 3 a 12 nodos de cálculo X10 de Oracle Server instalados de fábrica (2U). El almacenamiento lo proporciona Oracle ZFS Storage Appliance ZS9-2. La infraestructura de red física consta de conmutadores Cisco Nexus 9348GC-FXP (gestión) y Cisco Nexus 9336C-FX2 (datos).
En comparación con la configuración X9, el orden de los componentes y el cableado son ligeramente diferentes. Los componentes de infraestructura de red y almacenamiento son los mismos. En términos de capacidad de cálculo, un nodo de cálculo 2U es comparable a dos nodos de cálculo 1U.
- Dispositivo de nube privada X9-2
-
La configuración de hardware X9 se publicó junto con la primera versión de software del dispositivo 3.x y se sustituyó por la configuración X10. La configuración X9 contiene de 3 a 20 nodos de cálculo de Oracle Server X9-2 (1U). El almacenamiento lo proporciona Oracle ZFS Storage Appliance ZS9-2. La infraestructura de red física consta de conmutadores Cisco Nexus 9348GC-FXP (gestión) y Cisco Nexus 9336C-FX2 (datos).

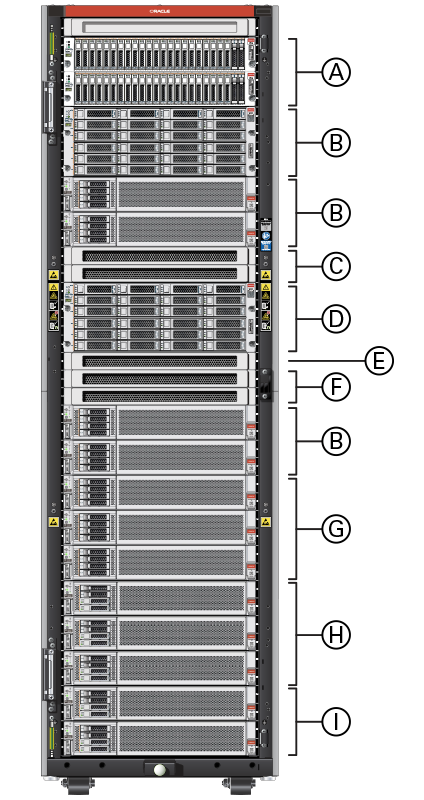

La plataforma de hardware en la configuración X11 está instalada de fábrica con la versión de software del dispositivo 3.0.2-b1392231 o posterior. Sus componentes de hardware se identifican en la siguiente figura. En esta figura, se muestra un rack totalmente completo; sin embargo, puede personalizar la configuración del rack para incluir diferentes capacidades de almacenamiento o cálculo según sea necesario.
Los alojamientos flexibles son secciones dedicadas de 4 unidades de rack dentro del rack que se pueden utilizar para una expansión flexible. For each flex bay, except the top flex bay at rack units 38-41, you can choose to add 2 compute nodes, 1 Oracle Storage Drive Enclosure DE3-24C, or 2 Oracle Storage Drive Enclosure DE3-24P. Estos alojamientos flexibles pueden alojar recursos de almacenamiento o recursos informáticos, pero no ambos en el mismo alojamiento. Solo se permite el almacenamiento en el alojamiento flexible superior debido a las restricciones de energía.
|
Llamada |
Cantidad |
Descripción |
|---|---|---|
|
A |
1 |
bahía flexible puede acomodar 1-2 cajas de almacenamiento |
|
B |
1 - 3 |
bahía flexible puede alojar de 1 a 2 nodos de cálculo o de 1 a 2 contenedores de almacenamiento |
|
C |
2 |
switch de interconexión de racks |
|
D |
1 |
Estante de discos Oracle Storage Drive Enclosure DE3-24C |
|
E |
1 |
conmutador de gestión |
|
F |
2 |
switch de interconexión de módulos |
|
G |
3 |
nodos de cálculo 3 necesarios para la configuración mínima |
|
H |
3 |
nodos de gestión |
|
I |
2 |
controladores de almacenamiento |

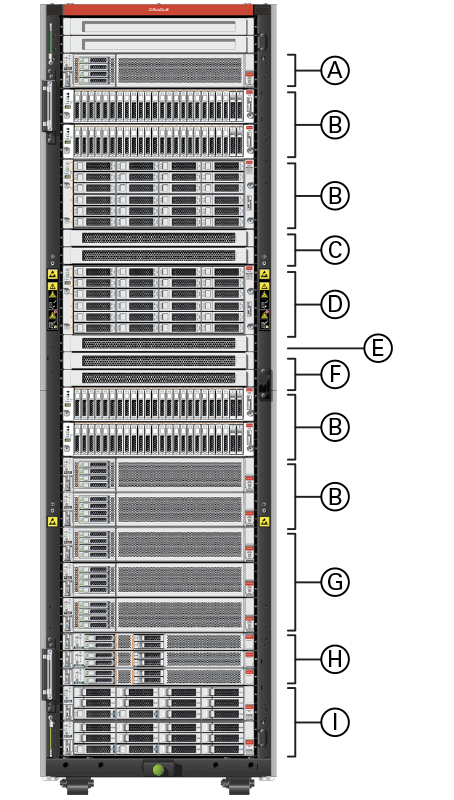

La plataforma de hardware en la configuración X10 está instalada de fábrica con la versión de software del dispositivo 3.0.2-b1001356 o posterior. Sus componentes de hardware se identifican en la siguiente figura. En esta figura, se muestra un rack totalmente completo; sin embargo, puede personalizar la configuración del rack para incluir diferentes capacidades de almacenamiento o cálculo según sea necesario.
Para cada alojamiento flexible, puede agregar una de estas opciones: 1-2 nodos de cálculo, 1 Oracle Storage Drive Enclosure DE3-24C u 1-2 Oracle Storage Drive Enclosure DE3-24P.
Las unidades de rack 39 y 40 están reservadas para sistemas con 6 o más nodos de cálculo: 3 nodos por defecto más 3 o más nodos de expansión. Los nodos de cálculo 4 y 5 se instalan en el alojamiento flexible directamente encima de los nodos de gestión (unidades de rack 14-17), y el nodo de cálculo 6 se instala en el espacio reservado 2U.
|
Llamada |
Cantidad |
Descripción |
|---|---|---|
|
A |
1 |
espacio reservado para el 6º nodo de cálculo |
|
B |
1 - 4 |
bahía flexible puede alojar de 1 a 2 nodos de cálculo o de 1 a 2 contenedores de almacenamiento |
|
C |
2 |
switch de interconexión de racks |
|
D |
1 |
Estante de discos Oracle Storage Drive Enclosure DE3-24C |
|
E |
1 |
conmutador de gestión |
|
F |
2 |
switch de interconexión de módulos |
|
G |
3 |
nodos de cálculo 3 necesarios para la configuración mínima |
|
H |
3 |
nodos de gestión |
|
I |
2 |
controladores de almacenamiento |

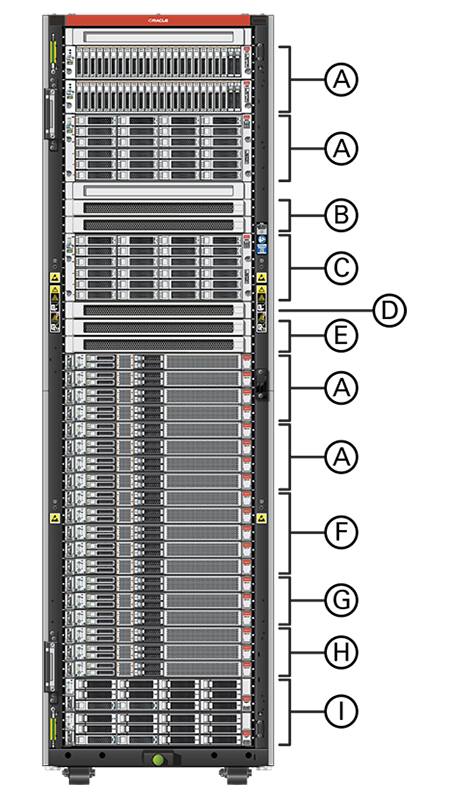

La plataforma de hardware en la configuración X9 está instalada de fábrica con la versión de software del dispositivo 3.0.1 o 3.0.2. Sus componentes de hardware se identifican en la siguiente figura. En esta figura, se muestra un rack totalmente completo; sin embargo, puede personalizar la configuración del rack para incluir diferentes capacidades de almacenamiento o cálculo según sea necesario.
Para cada alojamiento flexible, puede agregar una de estas opciones: 1-4 nodos de cálculo, 1 Oracle Storage Drive Enclosure DE3-24C u 1-2 Oracle Storage Drive Enclosure DE3-24P.
|
Llamada |
Cantidad |
Descripción |
|---|---|---|
|
A |
1 - 4 |
bahía flexible puede alojar de 1 a 4 nodos de cálculo o de 1 a 2 contenedores de almacenamiento |
|
B |
2 |
switch de interconexión de racks |
|
C |
1 |
Estante de discos Oracle Storage Drive Enclosure DE3-24C |
|
D |
1 |
conmutador de gestión |
|
E |
2 |
switch de interconexión de módulos |
|
F |
1 - 5 |
puede alojar de 1 a 5 nodos de cálculo |
|
G |
3 |
nodos de cálculo 3 necesarios para la configuración mínima |
|
H |
3 |
nodos de gestión |
|
I |
2 |
controladores de almacenamiento |
