Configuración de Compute Expansion Rack
Private Cloud Appliance con expansión de recursos informáticos proporciona una plataforma escalable para aumentar la capacidad informática del sistema más allá de las limitaciones físicas de un rack base.
Un rack de expansión de recursos informáticos contiene un mínimo de 3 nodos de recursos informáticos instalados de fábrica. Se pueden instalar más nodos después del despliegue inicial, pero se deben agregar en juegos de 3. Se pueden conectar hasta dos bastidores de expansión a un bastidor base. Para integrarse con la infraestructura de red física del bastidor base, se instalan dos switches de interconexión de módulos Cisco Nexus 9336C-FX2 y un switch de gestión Cisco Nexus 9348GC-FXP. Este rack no incluye hardware de almacenamiento.
Para obtener información sobre la instalación, consulte Ampliación de la capacidad de Private Cloud Appliance con un rack de expansión de recursos informáticos.

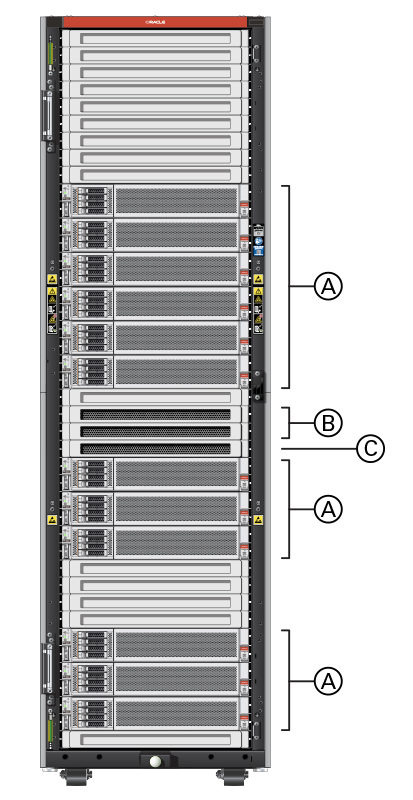

Los nodos de cálculo se entregan en un rack de expansión que contiene unidades de distribución de energía (PDU) y componentes de red para integrar los recursos físicos adicionales con el rack base. La configuración mínima agrega 3 nodos de cálculo de expansión instalados de fábrica. Se pueden instalar más nodos en la fábrica o después del despliegue, pero se deben agregar en juegos de 3. Se pueden conectar dos racks de expansión al rack base, para un total máximo combinado de 24 nodos de cálculo de expansión.
|
Llamada |
Cantidad |
Descripción |
|---|---|---|
|
A |
3-12 |
expansión de nodos de cálculo instalarse en conjuntos de 3 |
|
B |
2 |
switch de interconexión de módulos |
|
C |
1 |
conmutador de gestión |
|
(ninguno) |
15 |
el panel del relleno instalado en las 9 unidades de rack superiores y en espacios vacíos entre los componentes |
