Colocación del rack del dispositivo en el espacio asignado

Traslado del sistema

Siga estas instrucciones para mover el rack.

1. Asegúrese de que las puertas del rack estén cerradas y aseguradas.

2. Asegúrese que las patas de nivelación y estabilización del bastidor estén levantadas y fuera del camino.

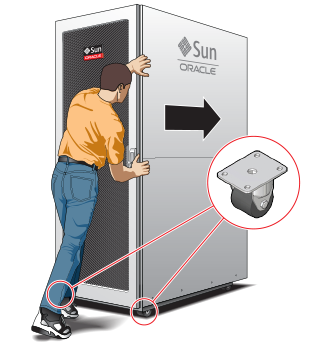

3. Empuje el sistema desde la parte posterior del bastidor hasta el sitio de instalación.

   Atención



   Nunca intente mover el bastidor empujando los paneles laterales del bastidor. Empujar los paneles laterales del rack puede volcarse sobre el rack. Esta acción puede causar lesiones personales graves o la muerte, así como daños al equipo.

   Las ruedas delanteras del bastidor están fijas; no giran. Al mover el bastidor del dispositivo al sitio de instalación, debe dirigir la unidad con las ruedas traseras. Puede maniobrar con seguridad el sistema empujándolo cuidadosamente desde atrás.





   Se prefiere que al menos tres personas empujen y guíen el rack: una persona en la parte delantera y dos personas en la parte trasera para ayudar a guiar el rack y mantener a las personas fuera del camino del rack móvil. Cuando transporte racks configurados de una ubicación a otra, tenga cuidado de moverlos lentamente, 0,65 metros por segundo (2,13 pies por segundo) o más lento.

   Examine cuidadosamente la ruta de transporte. Evite obstáculos como los vanos de puertas o umbrales de ascensores que puedan causar detenciones y choques abruptos. Supere los obstáculos mediante rampas o elevadores que faciliten un transporte fluido y seguro.

   Atención



   Nunca incline ni balancee el rack del aparato porque puede caer.

4. Cuando el rack se encuentre en el sitio de instalación, verifique que no se haya desconectado ni desconectado ningún componente ni conexión durante el transporte. Si es necesario, vuelva a conectar los componentes y los cables correctamente.

Estabilización del rack

Cuando el rack del dispositivo esté en posición, estabilícelo para asegurarse de que no se mueva ni vuelque. Puede estabilizar el bastidor de manera permanente extendiendo las patas de nivelación del bastidor y, opcionalmente, utilizando los soportes de transporte para fijar el bastidor de manera permanente al piso.

Para fijar el bastidor al piso de instalación mediante los soportes de transporte, debe perforar los orificios adecuados en el piso, volver a colocar los soportes de transporte en el bastidor, colocar el bastidor sobre los orificios de montaje y fijar firmemente los soportes de transporte al piso con pernos y arandelas que se ajusten al entorno específico. Los pernos de montaje y las arandelas para los soportes de transporte no están incluidos en el envío, porque los diferentes pisos requieren diferentes tipos de pernos y resistencias.

(Opcional) Si planea enrutar datos o cables de alimentación de la unidad de distribución de energía (PDU) hacia abajo a través de la parte inferior del rack, deberá cortar un orificio en el piso del sitio de instalación. Cortar un orificio rectangular debajo de la parte posterior del rack, entre las dos ruedas traseras y detrás de las guías RETMA (Radio Electronics Television Manufacturers Association).

Cuando el rack está en posición, se deben desplegar las patas de nivelación. El bastidor contiene cuatro patas de nivelación que se pueden bajar para compartir la carga con las ruedas. Esto aumenta la huella del rack, lo que mejora la estabilidad y ayuda a evitar el movimiento del rack. Las patas de nivelación deben utilizarse incluso cuando el bastidor está fijado permanentemente al piso. Para ajustar las patas de nivelación, haga lo siguiente:

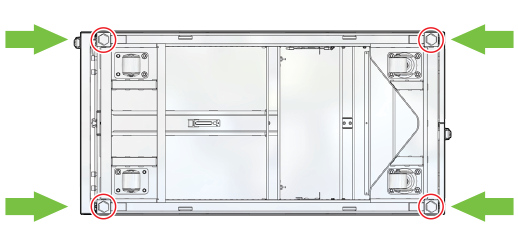

1. Ubique las cuatro patas de nivelación en las cuatro esquinas inferiores del rack.

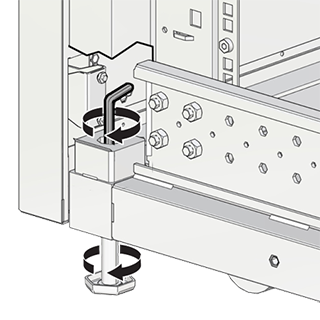

2. Con una llave hexagonal de 6 mm, baje las patas de nivelación hasta el piso.

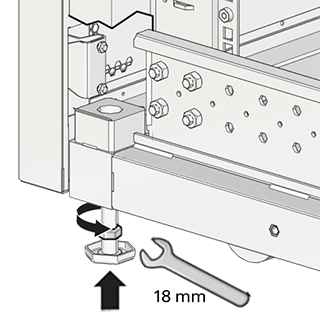

3. Bloquee las cuatro patas de nivelación con una llave abierta de 18 mm.





   Cuando se bajan correctamente, las cuatro patas de nivelación comparten la carga con las ruedas para aumentar la huella, mejorar la estabilidad y ayudar a soportar todo el peso del bastidor.

Conexión de un cable a tierra (opcional)

Las unidades de distribución de energía (PDU) de bastidor logran tierra a través de sus cables de alimentación. La conexión a tierra final del chasis se logra mediante la conexión a tierra cuando se conecta el cable de alimentación a un socket. Para obtener mayor conexión a tierra, conecte un cable a tierra al chasis del sistema. El punto de puesta a tierra adicional permite disipar con mayor eficacia cualquier fuga de corriente eléctrica.

1. Asegúrese de que el sitio de instalación cuente con una fuente de alimentación en el centro de datos con conexión a tierra correcta. La PDU de la instalación debe tener tierra.

2. Asegurarse de que todos los puntos de conexión a tierra, como las pisos elevados y el receptáculos de alimentación, conduzcan al punto de conexión al suelo de la instalación.

3. Compruebe que haya contactos directos de metal a metal para esta instalación. Durante la fabricación, el área de conexión del cable a tierra puede haber sido pintada o recubierta.

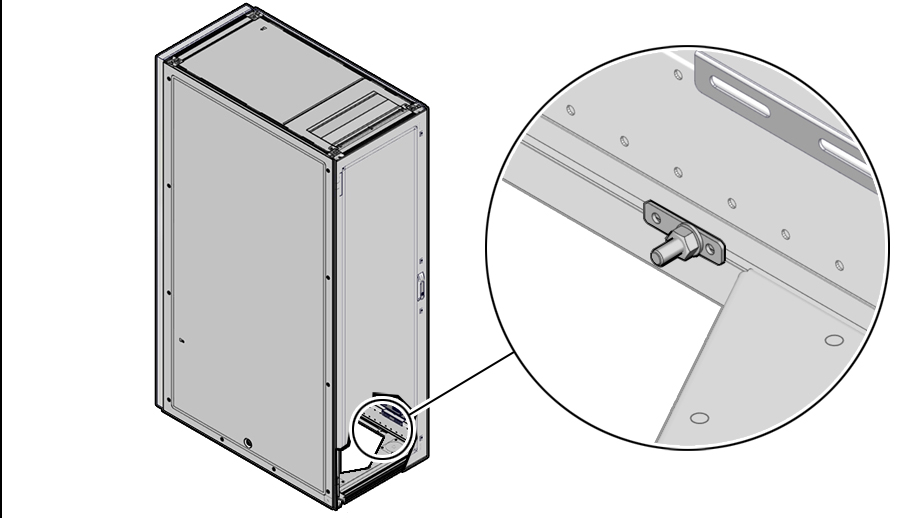

4. Conecte el cable a tierra en uno de los puntos de conexión situados en la parte inferior trasera de la estructura del sistema. El punto de conexión es un perno ajustable que se encuentra en la parte posterior del armario del sistema, en el lado derecho.
