Ruggedizing Roving Edge Devices

Describe cómo instalar las protecciones reforzadas en el dispositivo Roving Edge.

Cada dispositivo Oracle Roving Edge Device se ensambla en la carcasa reforzada. Siga las instrucciones de esta sección para usar su dispositivo Roving Edge Device dentro de su estuche resistente. No se recomienda quitar el dispositivo de la caja y podría dañar el dispositivo.

Desmonte las tapas de la caja de transporte reforzada colocando los pasadores giratorios en las alas a ambos lados y girándolos en sentido contrario a las agujas del reloj, como se muestra para desbloquear cada tapa de cierre.

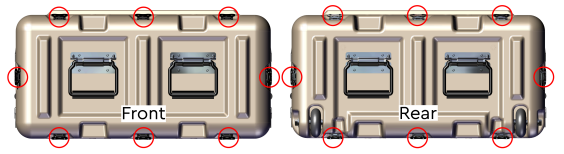

Ubicación de Wing-Turn Latch
Los cierres giratorios se pueden encontrar en las ubicaciones que se muestran. Hay un total de ocho pestillos giratorios en cada tapa.

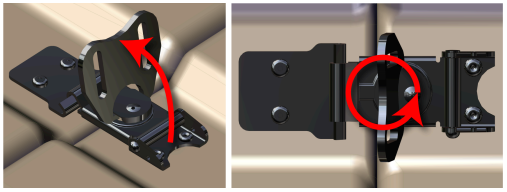

Operación de cierre de giro
Retire las endcaps del caso.

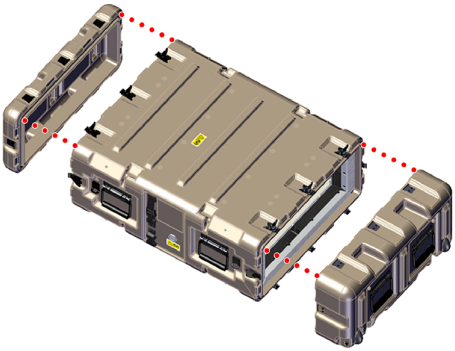

Eliminación de las mayúsculas finales del caso de tránsito reforzado
Preparar los conjuntos de filtros de EMI para la instalación del sistema.
Nota

Los conjuntos de filtros EMI permanecerán conectados a la jaula de Faraday con cables a tierra durante la instalación del sistema. Estos cables a tierra son delicados y pueden dañarse si el conjunto del filtro EMI se tira demasiado duro.
1. Desde la parte frontal de la caja de transporte reforzado, utilice un Torx T15.

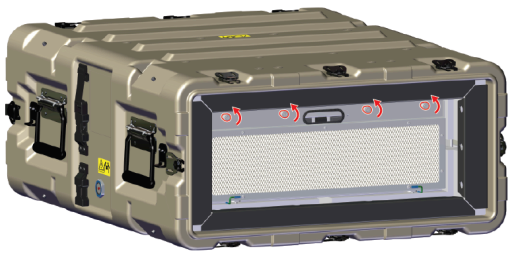

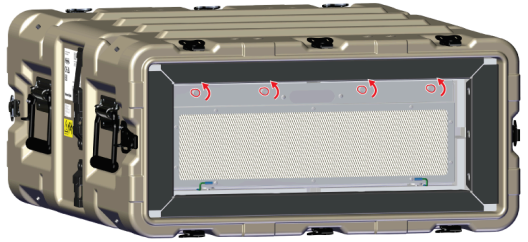

  Afloje los tornillos prisioneros del conjunto frontal del filtro EMI
2. Gire cuidadosamente la parte superior del conjunto de filtros EMI hacia abajo hasta que repose sobre la caja, como se muestra en la siguiente imagen.

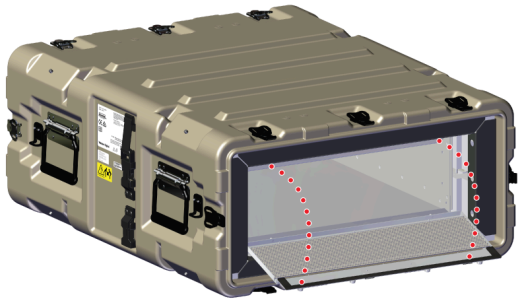

  Rotación del conjunto de filtros delantero EMI
3. Desde la parte posterior de la caja de transporte reforzada, utilice un destornillador Torx T15 para aflojar los tornillos prisioneros del conjunto de filtro EMI posterior.
  Afloje los tornillos prisioneros del conjunto de filtros EMI traseros
4. Gire cuidadosamente la parte superior del conjunto de filtros EMI hacia abajo hasta que repose sobre la caja, como se muestra en la siguiente imagen. Tenga cuidado de no dañar los cables de tierra conectados a la parte inferior del conjunto de filtros EMI.

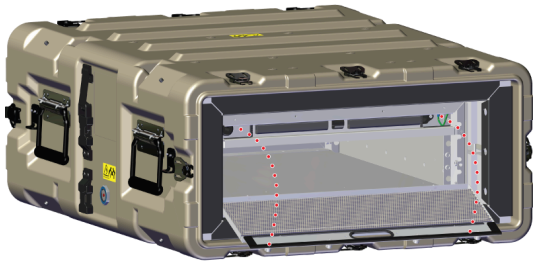

  Rotación del conjunto de filtro EMI posterior
Conecte el cable de alimentación interno de la jaula de Faraday a la parte posterior del sistema, como se muestra a continuación:
Nota

Si el sistema y la configuración de la caja de transporte reforzada se transportan a otro sitio, no instale los cables.

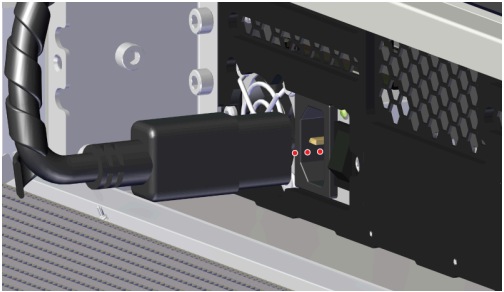

Conexión del cable de alimentación de la jaula de Faraday
Instale los cables de datos y de alimentación y vuelva a colocar el conjunto del filtro EMI en la jaula de Faraday.
1. Enrute los cables QSFP28, DB9 y Ethernet (opcional) a través del canal de cables izquierdo y tire para asegurarse de que haya suficiente holgura para conectar los cables en cada uno de sus puertos.

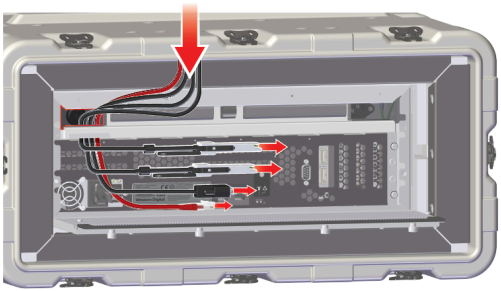

  Ruta de canal izquierdo de cable de datos
2. Conecte cada cable a los puertos designados, enrute la holgura del cable a través de los canales de espuma y enrute el otro extremo de los cables de datos a través del corte ovalado en el conjunto del filtro EMI.

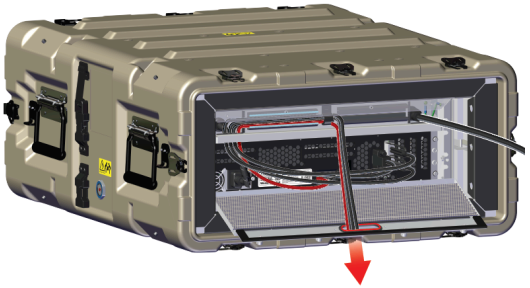

  Ruta de canal izquierdo de cable de datos
3. Conecte el cable de alimentación al puerto ubicado en el canal de cable derecho, enrute la holgura del cable a través del canal de espuma y el montaje del cable, y a través del corte ovalado en el conjunto del filtro EMI, como se muestra a continuación.

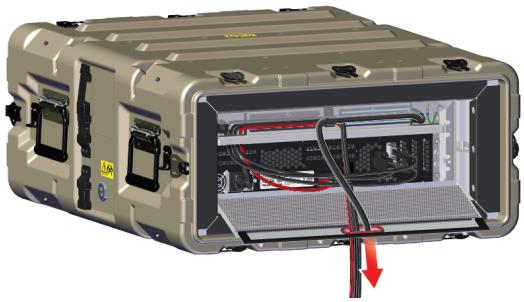

  Conexión y enrutamiento de cables de alimentación
4. Con los cables asegurados en su lugar gire y empuje el conjunto del filtro EMI hacia adelante para alinear los tornillos prisioneros con los orificios del tornillo y comenzar a apretarlos con el pulgar y el dedo. Asegúrese de aplicar presión, ya que los canales de espuma que enrutan los cables proporcionarán resistencia. Una vez que los cables y el filtro EMI estén correctamente colocados, utilice un destornillador Torx T15 para ajustar los tornillos prisioneros en el conjunto de filtro EMI frontal.

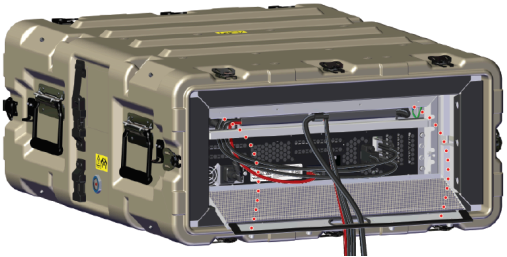

  Rotación y asiento del conjunto de filtro EMI posterior

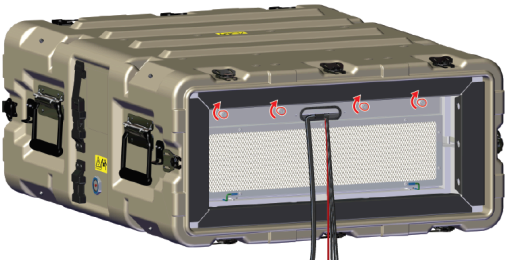

  Apriete los tornillos prisioneros del conjunto de filtros EMI trasero
Identifique el conjunto de filtros EMI para el extremo frontal de la jaula de Faraday. El conjunto del filtro EMI frontal será una pantalla completa, mientras que el filtro EMI posterior tendrá un corte ovalado para enrutar el cableado a la parte posterior del contenedor.
1. Desde la parte frontal de la caja de transporte reforzada, gire cuidadosamente la parte superior del conjunto de filtros EMI hasta que esté alineada con los orificios del tornillo del conjunto de filtros EMI en la jaula de Faraday, como se muestra en la siguiente imagen. Tenga cuidado de no dañar los cables de tierra conectados a la parte inferior del conjunto de filtros EMI.

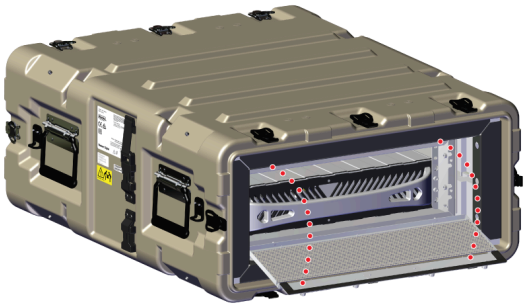

  Rotación y asiento del conjunto de filtros delantero EMI
2. Utilice un destornillador Torx T15 para ajustar los tornillos prisioneros en el conjunto del filtro EMI frontal.

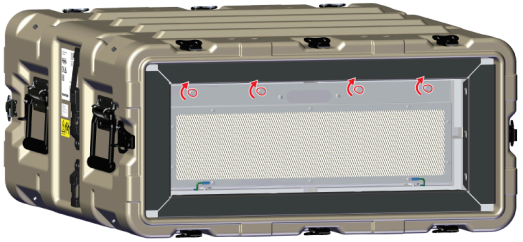

  Protección del conjunto de filtros delantero EMI
3. Tenga en cuenta y asegúrese de que los cables a tierra del conjunto de filtros EMI no se pellizquen durante la reinstalación.

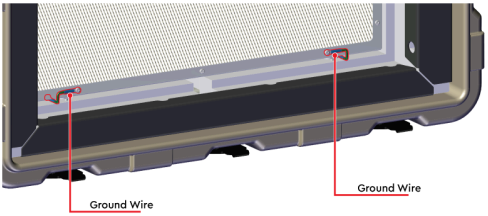

  Identificación de alambre de tierra
