Descripción de la arquitectura de zona de llegada de línea base de empresa

La estructura arquitectónica básica de la zona de llegada de línea base de empresa se basa en los compartimentos, como se muestra en el siguiente diagrama:

Descripción de la ilustración elz-compartment.png

elz-compartment-oracle.zip

Descripción de los Componentes de la Arquitectura

Esta arquitectura comprende estos componentes:

• arrendamiento

  Un arrendamiento es su cuenta. Contiene todos los recursos que elija crear en una región determinada de todo el mundo. Puede suscribirse a varias regiones y, si es necesario, puede desplegar zonas de llegada en cada nueva región.

• Compartimentos

  Los compartimentos son agrupaciones lógicas de recursos dentro de su arrendamiento en las que puede estructurar su entorno y crear una capa de separación lógica, gestionar el acceso a los recursos y, también, desde una perspectiva de presupuestación, crear informes en contra.

En la zona de llegada, desplegamos los siguientes compartimentos:

• compartimento principal

  El compartimento principal reside en el compartimento raíz y contiene todos los recursos de zonas de llegada relacionados. Esto le permite gestionar fácilmente recursos adicionales específicos de la zona de llegada e informar sobre estos recursos para una gestión operativa más sencilla.

• Compartimento de infraestructura común

  El compartimento Common Infra contiene recursos relacionados con la red y la seguridad. Cuando esté listo para migrar a OCI, un compartimento de infraestructura común adicional contiene recursos relacionados con la carga de trabajo que despliega a través de la pila de expansión de carga de trabajo.

• compartimento de red

  Los recursos para redes y conexiones se crean en este compartimento. Estos recursos incluyen la red virtual en la nube (VCN), las subredes, los gateways y otros componentes relacionados.

• compartimento de seguridad

  Todos los recursos relacionados con la seguridad y la supervisión se crean en este compartimento. Los recursos relacionados con la gobernanza, como el registro, las notificaciones y los eventos, también se crean en este compartimento.

Descripción de las políticas de gestión de identidad y acceso

Las políticas de identidad definen quién de su organización tiene control y acceso a los recursos de OCI. Además de las políticas definidas, también puede proporcionar acceso federado a los usuarios locales mediante Active Directory.

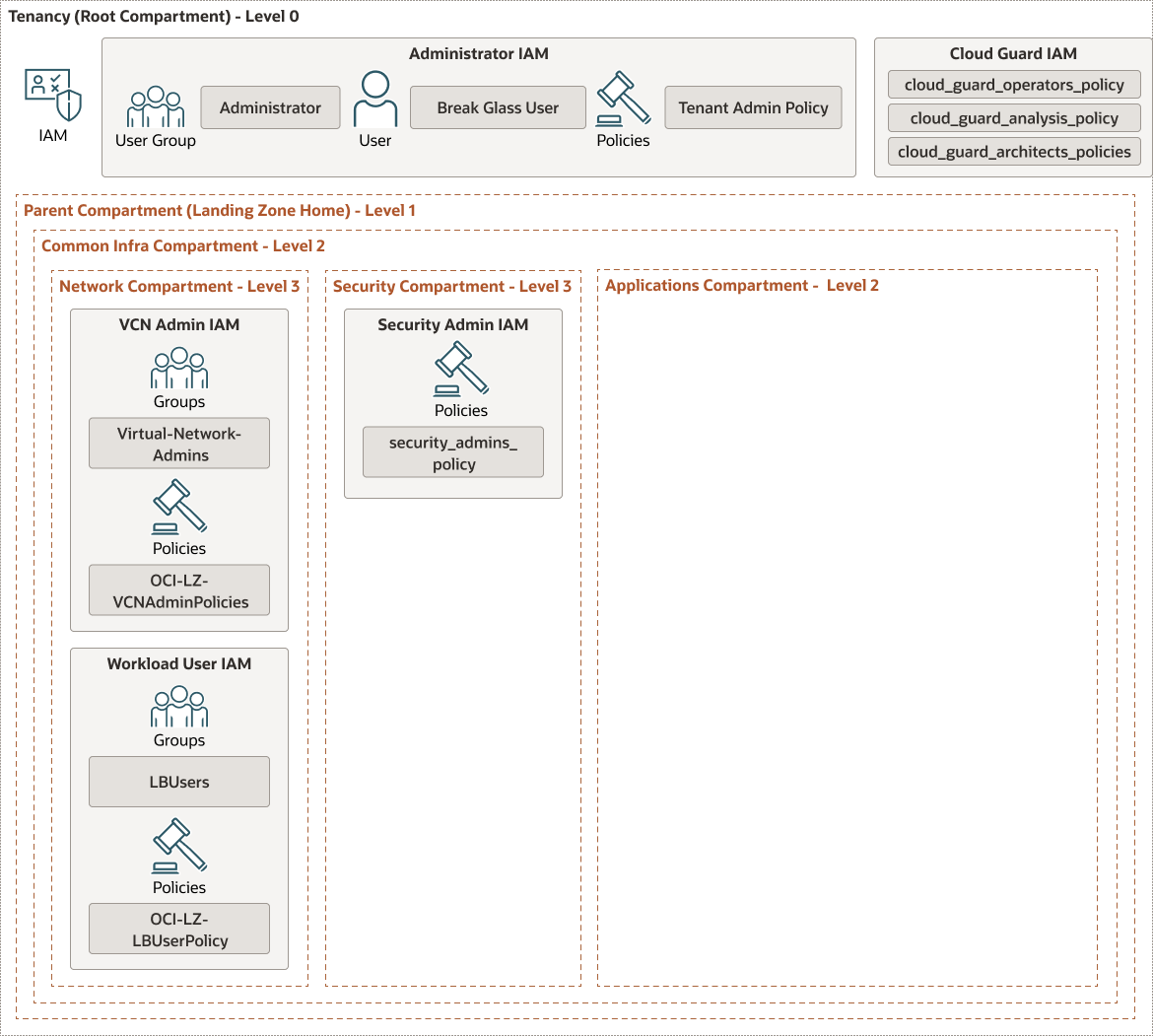

En este diagrama se muestra la distribución de políticas de IAM en la arquitectura base de la zona de llegada de empresa:
Descripción de la ilustración elz-identity.png

elz-identity-oracle.zip

Descripción de las redes virtuales en la nube

Una red virtual en la nube (VCN) es una red personalizable definida por software que se configura en una región de Oracle Cloud Infrastructure. Al igual que las redes de centros de datos tradicionales, las VCN le proporcionan un control total de su entorno de red. Una VCN puede tener varios bloques CIDR no superpuestos que puede cambiar después de crear la VCN.

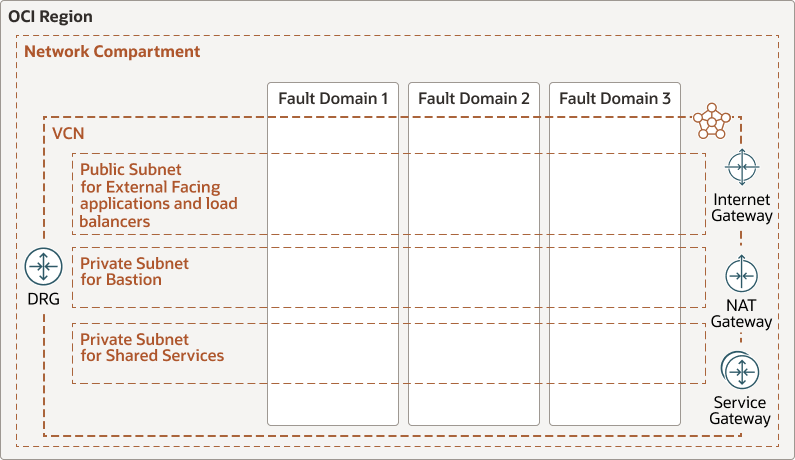

En este diagrama se ilustra una VCN dentro de una topología de compartimento y cómo esas VCN se dividen en subredes:

Descripción de la ilustración elz-vcn.png

elz-vcn-oracle.zip

El gateway de Internet es un enrutador virtual que conecta el perímetro de la VCN a Internet para permitir la conectividad directa a Internet. La zona de llegada de línea base a escala empresarial crea un gateway de Internet y, a lo largo de ella, los siguientes componentes:

• Tabla de Direccionamiento

  Las tablas de rutas se utilizan para asignar el tráfico de una VCN de subredes a través de gateways a destinos externos. La zona de llegada de línea base de escala empresarial crea una tabla de rutas asociada al gateway de Internet. Debe crear reglas en la tabla de rutas para permitir el tráfico necesario para ir al gateway de Internet. Las reglas dependerán de las cargas de trabajo.

• Gateway de traducción de direcciones de red (NAT)

  Un gateway de NAT ofrece acceso a Internet a los recursos en la nube sin direcciones IP públicas, sin exponer dichos recursos a las conexiones de Internet entrantes. La zona de llegada base de escala empresarial crea un gateway de NAT para el despliegue de la zona de llegada. También crea una tabla de rutas y reglas de rutas para direccionar el tráfico desde cada uno de los compartimentos de carga de trabajo. Las reglas de ruta reales dependen de las cargas de trabajo. Cree las reglas cuando mueva las cargas de trabajo a OCI.

Descripción de subredes

Puede segmentar una VCN en subredes, que se pueden acotar a una región o a un dominio de disponibilidad. Cada subred consta de un rango contiguo de direcciones que no se solapan con las demás subredes de VCN. Puede cambiar el tamaño de una subred después de la creación. Una subred puede ser pública o privada.

La zona de llegada de línea base a escala empresarial crea una única VCN con varias subredes diseñadas para distintos fines:

• subred pública

  Una subred pública aloja todos los servidores y recursos orientados a Internet, incluidos los equilibradores de carga. Debe proteger esta subred con las recetas correctas de Cloud Guard y otras funciones de seguridad, como se describe en Security.

• Subred: servicios compartidos

  Una subred privada aloja todos los servicios comunes o compartidos que utiliza su organización. En función de las aplicaciones, debe crear listas de seguridad para permitir que el tráfico de red entre los servidores de su arrendamiento en la nube (tráfico este/oeste) entre y salga de esta subred. Cree listas de seguridad durante el despliegue de las cargas de trabajo.

• Servicio de base de subred

  Una subred privada que aloje el servicio Bastion. Bastion proporciona acceso restringido y limitado en el tiempo a recursos de destino que no tengan puntos finales públicos. La configuración de bastiones es importante para garantizar que los administradores de la nube de la organización puedan acceder a los recursos que residen en subredes privadas.

Federación de su zona de llegada con Microsoft Active Directory

Tiene la opción de federar la zona de llegada base de escala empresarial con Microsoft Active Directory.

Utilice los mismos nombres de grupo en OCI que utiliza para Active Directory. Para ello, transfiera los nombres de grupo de Active Directory como variables al módulo de Terraform de zona de llegada base a escala empresarial. La zona de llegada creará los grupos y los asignará a los grupos de Active Directory.

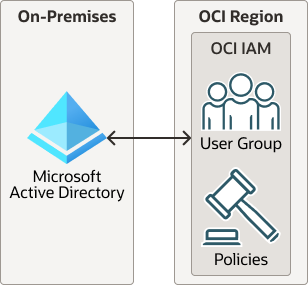

El siguiente diagrama muestra la federación de Microsoft Active Directory soportada por la zona de llegada de línea base de escala empresarial.

Descripción de la ilustración elz-adfs.png

elz-adfs-oracle.zip

Descripción de la seguridad

La seguridad de esta arquitectura se proporciona mediante el uso de un bastión, Cloud Guard, un servicio de análisis de vulnerabilidades (VSS) y listas de seguridad.

En este diagrama se muestra la topología de la implantación de seguridad para la zona de llegada de línea base de empresa.

Descripción de la ilustración elz-security.png

elz-security-oracle.zip

Los principales componentes de seguridad son:

• Bastion

  Bastion proporciona acceso seguro basado en sesiones a los recursos sin puntos finales públicos. Los bastiones permiten a los usuarios autorizados conectarse desde direcciones IP específicas a recursos de destino mediante sesiones de shell seguro (SSH).

• Cloud Guard

  Cloud Guard es un servicio en la nube que ayuda a los clientes a supervisar, identificar, lograr y mantener una estrategia de seguridad sólida en Oracle Cloud.

  Al aprovisionar recursos de Cloud Guard mediante la pila de zona de llegada base de escala empresarial, el destino es todos los recursos del compartimento principal. La zona de llegada de línea base de escala empresarial incluye dos recetas gestionadas por Oracle: receta de detector de configuración de OCI y receta de detector de actividad de OCI. Estas recetas de detector realizan comprobaciones e identifican posibles problemas de seguridad en los recursos.

• Servicio Análisis de vulnerabilidades (VSS)

  Vulnerability Scanning ayuda a mejorar la estrategia de seguridad comprobando de forma rutinaria los recursos en la nube para detectar posibles vulnerabilidades.

• Listas de seguridad

  Las listas de seguridad son firewalls virtuales que permiten controlar el tráfico de entrada y salida. La zona de llegada de línea base de escala empresarial crea una lista de seguridad asociada al gateway de Internet. Las reglas de entrada y salida reales dependerán de las cargas de trabajo y del tráfico que desee permitir. Configure las reglas de entrada y salida al mover las cargas de trabajo a OCI.
