1. Cree un SDDC híbrido ampliando el despliegue de VMware local en Oracle Cloud
  2. Arquitectura

Arquitectura

La solución VMware de Oracle Cloud utiliza la HCX de VMware para proporcionar movilidad y migración de carga de trabajo de su SDDC local a la solución VMware de Oracle Cloud.

HCX ofrece varios servicios basados en el tipo de licencia adquirida (avanzada o empresarial). Con Oracle Cloud VMware Solution, HCX es un servicio complementario con una licencia independiente que no se incluye en la facturación mensual de créditos universales. Los créditos universales abarcan las licencias de software para vSphere, VMware vSAN y VMware NSX.

HCX utiliza el servicio Oracle Cloud Infrastructure FastConnect para la conectividad entre la red local y la solución VMware de Oracle Cloud. FastConnect proporciona conectividad de red de baja latencia y alto rendimiento con velocidades de puerto 1-Gbps y 10Gbps, que ayuda a ofrecer una experiencia ininterrumpida en operaciones de nube híbrida.

Una operación típica para los administradores de nube es realizar una migración en directo de máquinas virtuales (mediante vMotion), que requiere una velocidad de 250 Mbps. Sin embargo, con la optimización WAN HCX, las migraciones de vMotion se pueden realizar a una velocidad inferior de alrededor de 100 Mbps.

Revisión de los pasos de nivel superior para configurar la arquitectura

A continuación, se indican los pasos generales para configurar VMware HCX con la solución VMware de Oracle Cloud. En estos pasos, se asume que ya hay conectividad de red activa:

  1. Preparar para implantación:
    1. Despliegue HCX Enterprise Manager en el origen (local) y en la solución VMware de Oracle Cloud.
    2. Realice la configuración inicial.
  2. Establezca el estado híbrido. En esta etapa, se crea un túnel de SD-WAN.
    1. Integre el HCX Manager local con el gestor de HCX de soluciones de Oracle Cloud VMware.
    2. Cree los mensajes de servicio y las interconexiones. Como resultado de la interconexión de servicio, los dispositivos HCX-IX, HCX-WAN-OPT y HCX-NET-EXT se despliegan en los sitios remotos y de origen.
  3. Amplíe la red ampliando redes a través de FastConnect e Internet.
  4. Realice migraciones de vMotion, migraciones masivas y migración cruzada de vCenter.

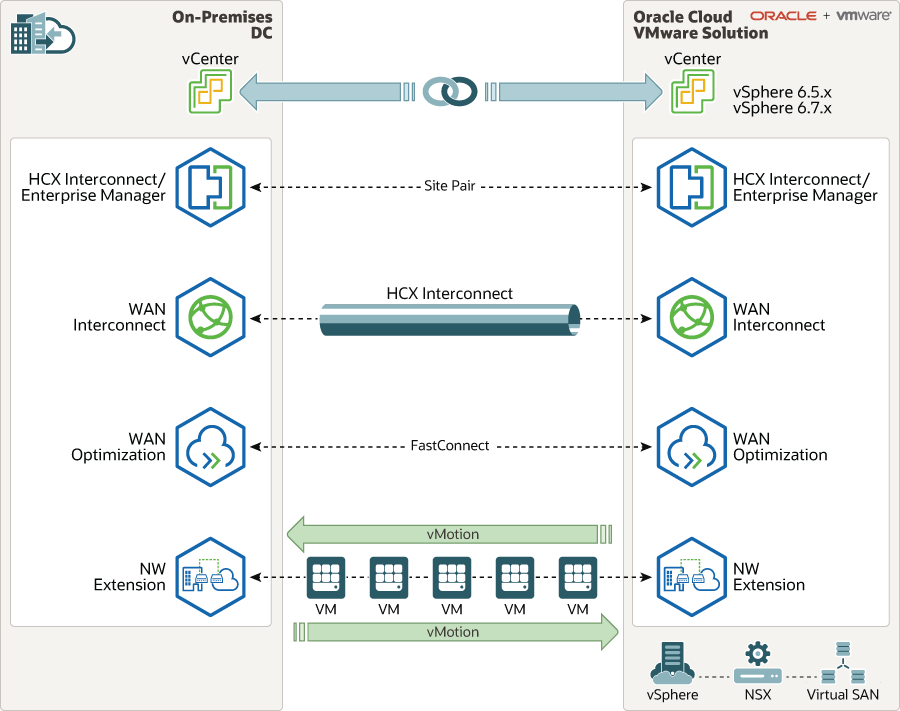

Este diagrama ilustra la arquitectura resultante de estos pasos: A continuación se muestra la descripción de hcx_ocvs_topology.png
Descripción de la ilustración hcx_ocvs_topology.png

Descripción de los servicios HCX

Los siguientes servicios HCX están disponibles para el despliegue híbrido en la solución Oracle Cloud VMware:

  • HCX Enterprise Manager: componente de gestión del sistema en el lado local, que siempre se despliega como “origen” (su red local u otra plataforma SDDC).
  • HCX Cloud/Enterprise Manager: componente de gestión del sistema en la nube, que siempre se despliega como “destino” (solución VMware de Oracle Cloud).
  • HCX-IX: este servicio de interconexión admite operaciones de gestión, migración, replicación y recuperación ante desastres. Se despliega como una aplicación virtual en la solución local SDDC y Oracle Cloud VMware.
  • HCX-WAN-OPT: este servicio de optimización de WAN funciona con el servicio de interconexión (HCX-IX) para mejorar el rendimiento de la red mediante una combinación de técnicas de anulación de duplicación, compresión y lineconditioning. Se despliega como una aplicación virtual en la solución local SDDC y Oracle Cloud VMware.
  • HCX-NET-EXT: este servicio de extensión de red ayuda a estirar la red de capa 2 entre SDDC local y Oracle Cloud VMware Solution. Se despliega como un dispositivo virtual en SDDC local y Oracle Cloud VMware Solution.
