Renforcement des appareils de l'infrastructure en périphérie de réseau Rover
Décrit comment installer les protections de sécurisation sur votre appareil d'infrastructure en périphérie de réseau Rover.
Chaque appareil Oracle en périphérie de réseau Rover est assemblé dans une caisse robuste. Suivez les instructions de cette section pour utiliser votre appareil en périphérie de réseau Rover dans son boîtier renforcé. Le retrait de l'appareil du boîtier n'est pas recommandé et pourrait endommager l'appareil.
-
Retirez les embouts du boîtier de transit renforcé en localisant les loquets de rotation des ailes des deux côtés et en tournant ces derniers dans le sens inverse des aiguilles d'une montre pour déverrouiller chaque embout.

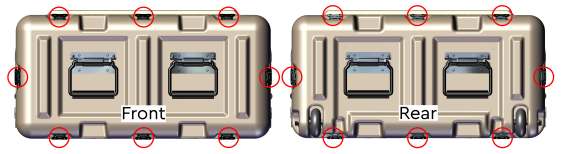

Emplacement du verrouillage à bascule
Les verrous tournants peuvent être trouvés dans les endroits indiqués. Il y a un total de huit verrous tournants d'aile sur chaque capuchon.

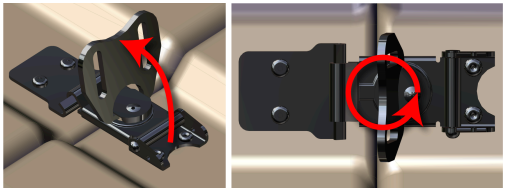

Opération de verrouillage à tour d'aile

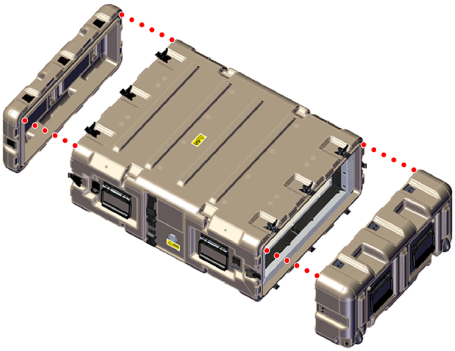

Retirez les embouts du boîtier.
Suppression des embouts de la caisse de transit robuste
-
Préparez les assemblages de filtres EMI pour l'installation du système.
Note
Les ensembles de filtres EMI resteront attachés à la cage de Faraday avec des câbles au sol pendant l'installation du système. Ces câbles de masse sont délicats et peuvent être endommagés si l'ensemble filtre EMI est tiré trop fort.

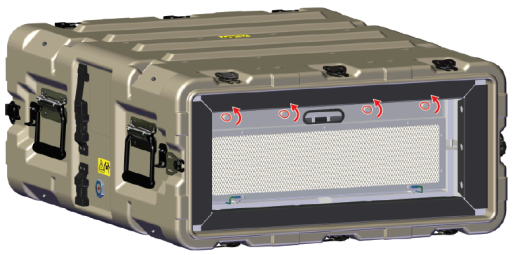

À l'avant de la caisse de transport en commun robuste, utilisez un Torx T15.
Desserrez les vis captives avant d'assemblage de filtre d'IEM

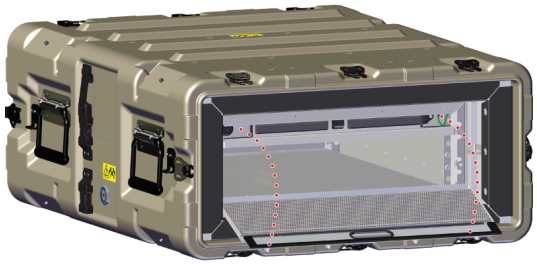

Faites pivoter soigneusement le haut de l'ensemble de filtre EMI vers le bas jusqu'à ce qu'il repose sur le boîtier comme indiqué dans l'image suivante.

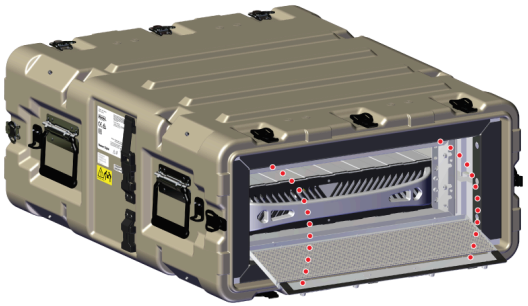

Rotation de l'ensemble de filtre EMI avant

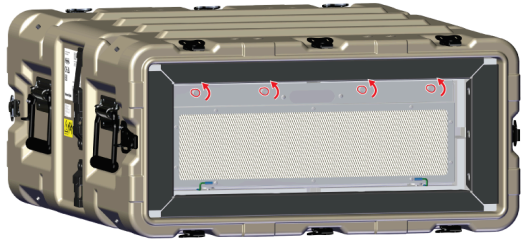

À l'arrière du boîtier de transport en commun robuste, utilisez un tournevis Torx T15 pour desserrer les vis captives de l'ensemble de filtre EMI arrière.
Desserrez les vis captives d'assemblage de filtre d'EMI arrière
Faites pivoter soigneusement le haut de l'ensemble de filtre EMI vers le bas jusqu'à ce qu'il repose sur le boîtier comme indiqué dans l'image suivante. Veillez à ne pas endommager les fils de terre fixés au bas de l'ensemble filtre EMI.
Rotation de l'ensemble de filtre EMI arrière
-
Connectez le câble d'alimentation interne de la cage de Faraday à l'arrière du système comme indiqué :
Note
Si le système et la configuration du boîtier de transit renforcé sont transportés vers un autre site, n'installez pas les câbles.

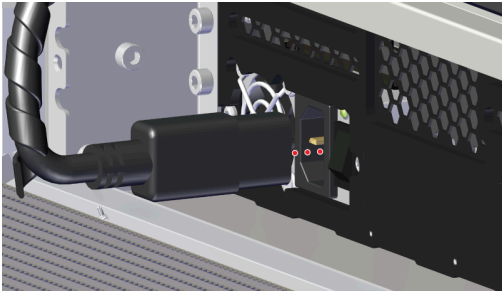

Connexion du câble d'alimentation Faraday Cage
-
Installez les câbles de données et d'alimentation et placez de nouveau l'ensemble filtre EMI sur la cage de Faraday.
Acheminez les câbles QSFP28, DB9 et Ethernet (facultatif) à travers le canal de câble gauche et tirez pour vous assurer qu'il y a suffisamment de marge pour connecter les câbles à chacun de leurs ports.
Route de canal gauche de câble de données

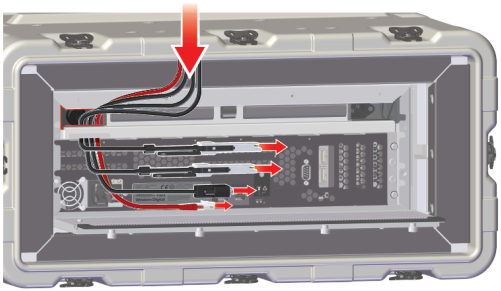

Connectez chaque câble dans les ports désignés, roulez le câble à travers les canaux en mousse et roulez l'autre extrémité des câbles de données à travers la découpe ovale de l'ensemble filtre EMI.
Route de canal gauche de câble de données

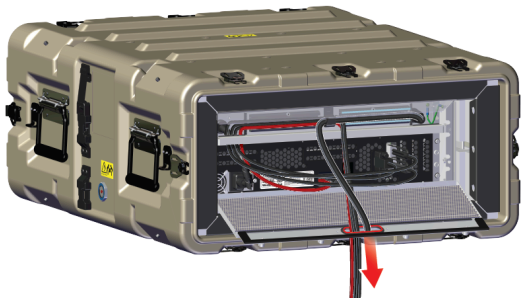

Connectez le câble d'alimentation dans le port situé dans le canal de câble droit, roulez le câble à travers le canal en mousse et le montage du câble, et à travers la découpe ovale de l'ensemble filtre EMI, comme indiqué.

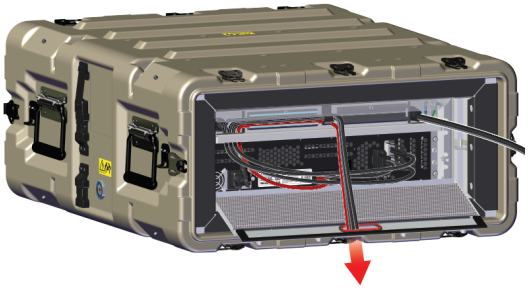

Connexion et acheminement du câble d'alimentation

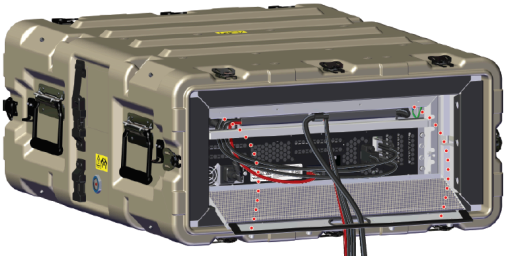

Avec les câbles fixés en place, tournez et poussez l'ensemble filtre EMI vers l'avant pour aligner les vis captives avec les trous de vis et commencez à les serrer avec le pouce et le doigt. Assurez-vous d'appliquer la pression car les canaux de mousse qui acheminent les câbles fourniront une résistance. Une fois les câbles et le filtre EMI correctement en place, utilisez un tournevis Torx T15 pour serrer les vis captives sur l'ensemble filtre EMI avant.
Rotation et assise de l'ensemble de filtre EMI arrière

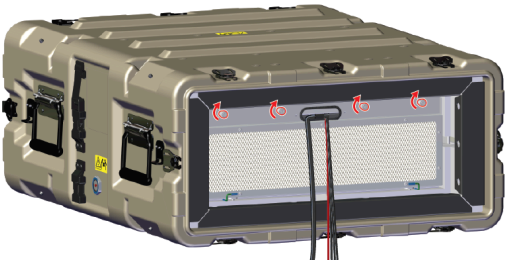

Serrez les vis captives d'assemblage de filtre d'EMI arrière
-
Identifiez l'ensemble Filtre EMI pour l'extrémité avant de la cage de Faraday. L'ensemble de filtre EMI avant sera en plein écran, tandis que le filtre EMI arrière aura une découpe ovale pour acheminer le câblage vers l'arrière du boîtier.
De l'avant de la caisse de transit renforcée, faites pivoter soigneusement le haut de l'ensemble de filtre EMI jusqu'à ce qu'il soit aligné avec les trous de vis de l'ensemble de filtre EMI sur la cage de Faraday, comme indiqué dans l'image suivante. Veillez à ne pas endommager les fils de terre fixés au bas de l'ensemble filtre EMI.

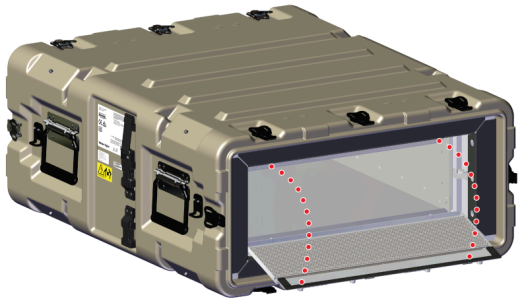

Rotation et assise de l'ensemble de filtre EMI avant
Utilisez un tournevis Torx T15 pour serrer les vis captives de l'ensemble filtre EMI avant.

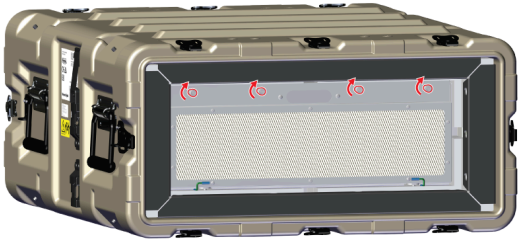

Sécurisation de l'ensemble filtrant EMI avant

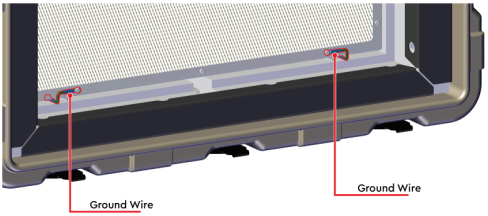

Soyez conscient et assurez-vous que les câbles au sol de l'ensemble filtre EMI ne sont pas pincés lors de la réinstallation.
Identification du fil terrestre
