Liaisons montantes

Connexion physique

Sur chaque commutateur de colonne vertébrale, les ports 1 à 4 peuvent être utilisés pour les liaisons montantes vers le réseau du centre de données. Pour des vitesses de 10 ou 25 Gbit/s, le port du commutateur de la colonne vertébrale doit être divisé à l'aide d'un câble de séparation MPO à 4xLC. Pour des vitesses de 40 ou 100 Gbit/s, chaque port de commutation utilise une seule connexion de câble MPO à MPO. La vitesse de connexion correcte doit être spécifiée lors de la configuration initiale afin que les ports de commutation soient configurés avec le mode de séparation et la vitesse de transfert appropriés.

Les liaisons montantes sont configurées lors de l'initialisation du système, en fonction des informations que vous fournissez dans le cadre de la liste de vérification d'installation. Les ports de liaison montante du commutateur de colonne vertébrale inutilisés, y compris les ports de répartition inutilisés, sont désactivés pour des raisons de sécurité. Le tableau présente les configurations de liaison montante prises en charge par nombre de ports et vitesse, ainsi que la bande passante totale résultante.

Quel que soit le nombre de ports et de vitesses de port configurés, vous sélectionnez également une topologie pour les liaisons montantes entre les commutateurs de colonne vertébrale et le réseau du centre de données. Ces informations sont essentielles pour que l'administrateur réseau configure l'agrégation de liens (canaux de port) sur les commutateurs de centre de données. Le tableau présente les options disponibles.

Topologie

La topologie physique des liaisons montantes du bâti au réseau du centre de données dépend des exigences en matière de bande passante et des commutateurs et ports de centre de données disponibles. La connexion à un seul commutateur de centre de données implique que vous sélectionnez une topologie triangulaire. Pour augmenter la redondance, vous répartissez les liaisons montantes entre une paire de commutateurs de centre de données, en sélectionnant une topologie carrée ou maillée. Chaque topologie vous permet de commencer avec une bande passante minimale, que vous pouvez augmenter avec un besoin croissant. La bande passante maximale est de 800 Gbit/s, en supposant que les commutateurs de centre de données, les émetteurs-récepteurs et les câbles le permettent.

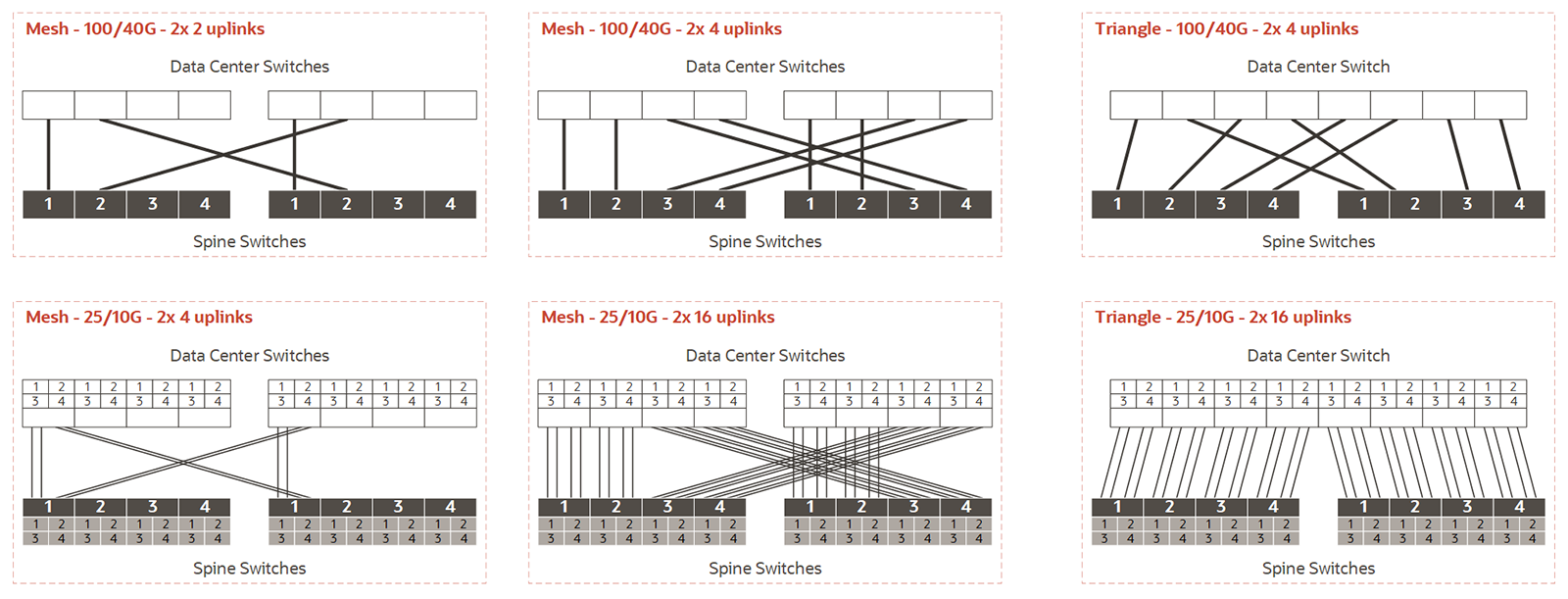

Les diagrammes suivants fournissent une vue simplifiée des topologies prises en charge et peuvent être utilisés comme conseils initiaux pour intégrer le bâti dans le réseau du centre de données. Utilisez les diagrammes et les notes pour déterminer la configuration appropriée du câblage et du commutateur pour votre installation. Pour des exemples de configuration de liens montants plus détaillés, qui ont été testés par Oracle, voir Topologies de référence.

Notes de diagramme

Du côté rack, il y a deux commutateurs de colonne vertébrale qui doivent être connectés au réseau du centre de données. Les deux commutateurs de colonne vertébrale doivent avoir des configurations de port et de câble identiques. Dans chaque example, les commutateurs de colonne vertébrale sont représentés en bas, tous les ports de liaison montante étant identifiés par leur numéro de port. Les lignes représentent une connexion par câble sortante aux commutateurs de centre de données, qui sont affichés en haut de chaque exemple sans numéro de port.

Modèle de câblage et vitesse de port

Il y a six exemples au total, organisés en deux lignes par trois colonnes.

• La rangée supérieure affiche les options de câblage basées sur des connexions 100 Gbit/s ou 40 Gbit/s à port complet. La rangée inférieure affiche les options de câblage utilisant des ports de rupture à des vitesses de 25 Gbit/s ou de 10 Gbit/s; les boîtes plus petites numérotées de 1 à 4 représentent les connexions de rupture pour chacun des quatre ports de liaison montante principaux par commutateur de colonne vertébrale.

• La troisième colonne présente une topologie triangulaire avec des connexions portées complètes et des connexions fractionnées. La différence avec la colonne deux est que toutes les liaisons montantes sont connectées à un seul commutateur de centre de données. La bande passante totale est la même, mais la topologie triangulaire manque de redondance des commutateurs de centre de données.

• Il n'y a pas de diagramme pour la topologie carrée. La configuration du câblage carré est similaire aux exemples de maillage, mais sans les motifs de croisement. Visuellement, tous les connecteurs des diagrammes seraient parallèles. Dans une topologie carrée, tous les câbles sortants d'un commutateur de colonne vertébrale sont connectés au port du même commutateur de centre de données. Contrairement au maillage, le carré implique que chaque commutateur de colonne vertébrale est appairé à un seul commutateur de centre de données.

Nombre de liens

Lors de la connexion des liaisons montantes, vous devez suivre la numérotation du port du commutateur de la colonne vertébrale. N'oubliez pas que les deux commutateurs de la colonne vertébrale sont câblés de façon identique, de sorte que chaque liaison montante ou connexion correspond à une paire de câbles.

• Avec un câble par port de colonne vertébrale, utilisant des émetteurs-récepteurs de 100 ou 40 Gbit/s, la première paire montante utilise des ports de commutateur de colonne vertébrale numérotés 1, la seconde utilise le port 2, et ainsi de suite. Dans cette configuration, le nombre maximal de liaisons montantes est de quatre par commutateur de colonne vertébrale.

• Lorsque des câbles de rupture sont utilisés, avec des vitesses de port de 25 ou 10 Gbit/s, la première paire de liaisons montantes utilise le port 1/1. Avec deux ou quatre liaisons montantes par commutateur de colonne vertébrale, il n'y a toujours qu'un seul port complet en cours d'utilisation. Lorsque vous augmentez le nombre de liaisons montantes à 8 par commutateur de colonne vertébrale, les ports 1/1-2/4 sont utilisés. À 16 liaisons montantes par commutateur de colonne vertébrale, toutes les connexions d'interruption des quatre ports réservés seront utilisées.

• Dans une topologie de maillage, un modèle de câblage particulier doit être suivi : connectez la première moitié de tous les liens montants à un commutateur de centre de données et la seconde moitié à l'autre commutateur de centre de données. Par exemple, si vous avez quatre liaisons montantes, les deux premières vont au même commutateur; si vous avez huit liaisons montantes (non représentées dans les diagrammes), les quatre premières vont au même commutateur; si vous avez 16 liaisons montantes, les huit premières vont au même commutateur.

Implications de topologie de maillage

• Dans une topologie de maillage, la configuration du commutateur de colonne vertébrale s'attend à ce que la première moitié de toutes les liaisons montantes soit connectée à un commutateur de centre de données et la seconde moitié à l'autre commutateur de centre de données. Lorsque vous connectez initialement le bâti à votre réseau de centre de données, il est facile de suivre ce modèle.

• Toutefois, si vous augmentez le nombre de liaisons montantes ultérieurement, le modèle de câblage maillé a une implication significative pour les liaisons montantes existantes. Comparez les diagrammes des deux premières colonnes : lorsque vous doublez le nombre de liaisons montantes, la moitié des connexions existantes doit être déplacée vers l'autre commutateur de centre de données. Pour les liaisons montantes 100/40 Gbit, la réactivation n'est requise que lorsque vous augmentez le nombre de liaisons de 2 à 4. En raison du plus grand nombre de câbles, les liaisons montantes 25/10 Gbit nécessitent plus de recâblage : lors de l'augmentation du nombre de liaisons montantes de 2 à 4, de 4 à 8 et de 8 à 16.

Connexion logique

La connexion logique entre le bâti et le centre de données est entièrement mise en oeuvre dans la couche 3. Dans le modèle OSI (Open Systems Interconnection model), la couche 3 est connue sous le nom de couche réseau, qui utilise les champs d'adresse IP source et de destination dans son en-tête pour acheminer le trafic entre les appareils connectés.

Compute Cloud@Customer prend en charge deux options de connexion logique : vous devez choisir entre le routage statique et le routage dynamique. Les deux options de routage sont prises en charge par les trois topologies physiques.

Conceptions de gammes d'opérations prises en charge

Le tableau suivant montre les conceptions de routage prises en charge en fonction de la topologie physique de votre centre de données et de la connexion logique que vous choisissez d'implémenter.

Notez que l'agrégation de liens sur plusieurs périphériques (vPC ou MLAG) n'est prise en charge qu'avec le routage statique. Lorsque le routage dynamique est sélectionné, l'agrégation de liens est limitée aux ports du même commutateur.

Lorsque les liaisons montantes sont câblées dans une topologie de maillage, un minimum de 2 connexions physiques par commutateur de colonne vertébrale s'applique. Pour établir l'appairage BGP, 2 sous-réseaux sont requis. Si le nombre de liaisons montantes change, les canaux de port sont reconfigurés mais les sous-réseaux dédiés restent les mêmes.
