Visualisation des graphiques linéaires

Oracle Log Analytics fournit une visualisation de graphique linéaire qui vous permet de regrouper par champ numérique, puis par graphique la tendance des valeurs au fil du temps. Seuls les champs numériques ou la sortie agrégée (somme en somme, moyenne si les champs ou la sortie peuvent être divisés par le temps) peuvent être sélectionnés pour l'axe Y.
Par exemple, pour afficher le nombre de toutes les entrées de journal Apache, regroupées par source, sur une période (les 7 derniers jours) :
  1. Ouvrez le menu de navigation et cliquez sur Observabilité et gestion. Sous Log Analytics, cliquez sur Explorateur de journaux.
  2. Dans l'explorateur de journaux, réglez le contrôle de temps dans le coin supérieur droit à La semaine dernière.
  3. Dans la section Épinglé du panneau Champs, cliquez sur Source de journaux, sélectionnez toutes les sources de journaux Apache et cliquez sur Appliquer.
  4. Dans le panneau Visualiser, sélectionnez Ligne (ouvrir un graphique linéaire) dans les options de visualisation.

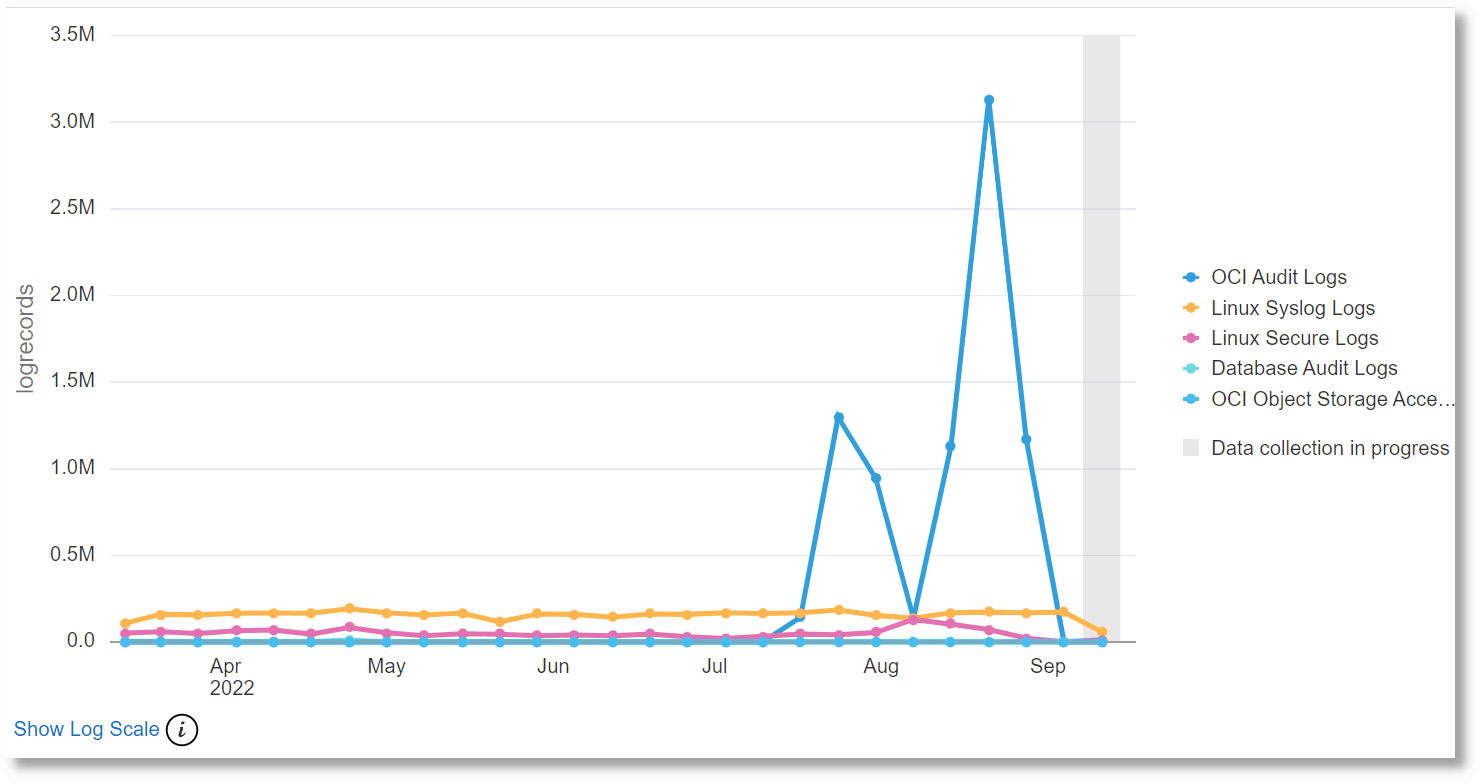

    Visualisation du graphique linéaire

    • Cliquez sur un horodatage le long de l'axe des x pour l'analyse. En outre, pour sélectionner plusieurs horodatages le long de l'axe x, cliquez et faites glisser pour dessiner un rectangle autour des points à forer vers le bas. Cliquez sur Échap pour annuler.

    • Vous pouvez sélectionner plusieurs champs à afficher sur l'axe Y en les faisant glisser vers la région Regrouper par. Chaque champ est affiché avec une forme de marqueur différente sur le graphique linéaire.
    • Activez la case à cocher Afficher uniquement les journaux de problèmes pour voir uniquement les enregistrements de journal tracés sur le graphique qui ont des valeurs non nulles pour le champ Problem Priority.
    • Activez la case à cocher Afficher l'échelle de journal lorsque l'intervalle de nombres d'enregistrements de journal est large afin que l'échelle logarithmique soit appliquée aux valeurs pour les voir toutes dans le graphique.
    • Cliquez sur le bouton Paramètres icône Modifier :
      • Sélectionnez le type de graphique dans Line with marker, Line without marker, Line with area ou Marker only, selon vos besoins.
      • Sélectionnez Type de ligne straight ou Curved.
      • Sélectionnez Largeur de ligne Normal ou Thin.
      • Pour Comportement du survol de l'infobulle, sélectionnez Hover anywhere over chart ou Hover directly over marker. Hover anywhere over chart se connecte au point le plus proche et les marqueurs ne sont pas requis. Hover directly over marker fonctionne mieux avec les marqueurs affichés.
      • Pour le type d'infobulle, affichez Show single series ou Show all series. Lorsque vous sélectionnez Show all series, les valeurs de toutes les séries dans l'intervalle de temps spécifié sont affichées lorsque vous pointez le curseur de la souris sur un marqueur spécifique.
Le graphique affiche le nombre d'enregistrements de journal Apache regroupés par source de journaux.
