Voir la topologie de vos entités
Utilisez Topology Viewer pour développer la configuration des entités et afficher les entités composites, leurs dépendances et leurs relations.
Pour accéder à Topology Viewer et l'utiliser, ouvrez le filtre de portée, cliquez sur l'icône Topology Viewer
et sélectionnez l'entité à afficher. Voir Utiliser les filtres de portée. Si vous sélectionnez l'entité dans le panneau Entité de filtre de portée, cliquez sur Appliquer pour obtenir la vue mise à jour dans le visualiseur de topologie.
Pour inclure les journaux des entités dépendantes lors du filtrage des journaux, cochez la case Inclure les entités dépendantes.
Dans la visualisation de topologie, les différentes couches de la configuration d'entité composite et les entités de chaque couche sont affichées. Vous pouvez également afficher les dépendances et les relations représentées avec les flèches.

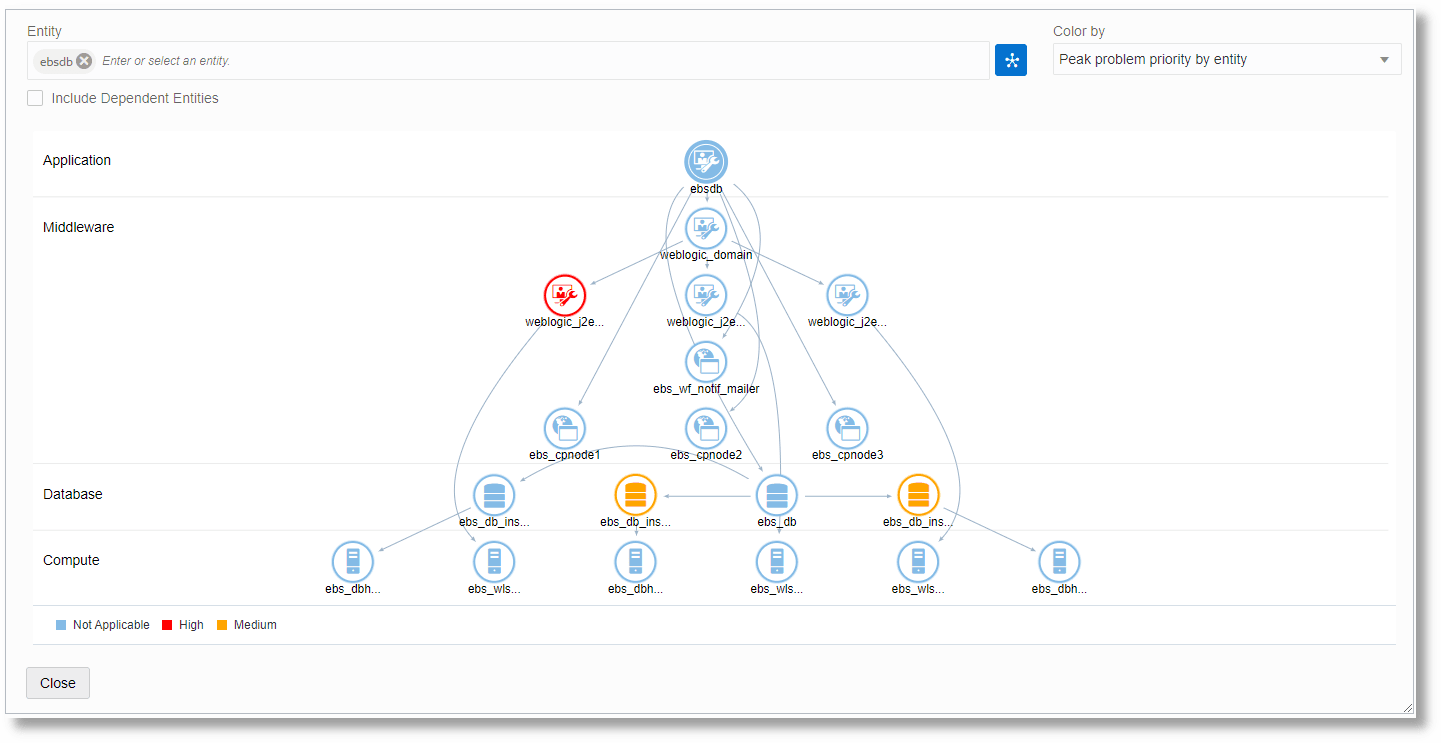

Dans l'exemple ci-dessus, le composite ebsdb est sélectionné dans le sélecteur d'entités et la topologie résultante est affichée. L'interrogation de la barre d'interrogation est automatiquement mise à jour pour afficher les journaux de l'entité composite sélectionnée. Lorsque vous cliquez sur un noeud dans la visualisation de topologie, par exemple ebs_cpnode2, le noeud sélectionné est ajouté au sélecteur d'entités et la case à cocher pour inclure les entités dépendantes est automatiquement désélectionnée. Par conséquent, l'interrogation est mise à jour pour afficher uniquement les journaux des entités ajoutées au sélecteur d'entités, et non leurs dépendances.
Lorsque vous cochez la case Inclure les entités dépendantes, l'interrogation de la barre d'interrogation est automatiquement mise à jour pour afficher les journaux de l'entité composite sélectionnée et de ses entités dépendantes.
Pour désélectionner un noeud sélectionné précédemment, cliquez dessus.
Utiliser des couleurs pour voir le statut de vos entités
Utilisez l'option Color by (Couleur par) pour indiquer les problèmes ou le statut de chaque entité en fonction de différents critères. Chacune de ces options est une recherche enregistrée définie par Oracle qui peut également être ouverte et analysée dans l'explorateur de journaux.
-
Priorité du problème maximal par entité : Pour l'intervalle de temps sélectionné, consultez les étiquettes ajoutées aux entrées de journal pour chaque entité et identifiez le niveau le plus élevé de priorité du problème marqué en fonction de ces étiquettes.
Indication de couleur : vert - aucun; jaune - faible; orange - moyen; rouge - élevé;
-
Grappes de valeurs aberrantes récentes par entité (24 dernières heures) : Quel que soit l'intervalle de temps sélectionné, consultez les occurrences de valeurs aberrantes pour les grappes pour l'entité indiquée au cours des 24 dernières heures. Une valeur aberrante est une grappe qui n'a eu qu'une seule occurrence d'entrée de journal au cours de la période.
Indication de couleur : vert - Aucune grappe aberrante détectée; jaune - plus d'une grappe aberrante; orange - plus de cinq grappes aberrantes; rouge - plus de dix grappes aberrantes trouvées au cours des 24 dernières heures;
-
Grappes à problèmes récents par entité (24 dernières heures) : Quel que soit l'intervalle de temps sélectionné, consultez les occurrences des problèmes détectés pour les grappes pour l'entité indiquée au cours des 24 dernières heures. Une grappe à problèmes est une grappe qui contient des entrées de journal ayant du texte avec un problème tel que
fatalouerror.Indication de couleur : vert - Aucune grappe de problèmes détectée; jaune - plus d'une grappe de problèmes; orange - plus de cinq grappes de problèmes; rouge - plus de dix grappes de problèmes trouvées au cours des 24 dernières heures;
