Configuration du bâti d'extension de calcul
Private Cloud Appliance, avec expansion des systèmes de calcul, fournit une plateforme évolutive pour augmenter la capacité de calcul du système au-delà des limites physiques d'un bâti de base.
Un bâti d'extension de calcul contient au moins 3 noeuds de calcul installés en usine. D'autres noeuds peuvent être installés après le déploiement initial, mais doivent être ajoutés dans des jeux de 3. Jusqu'à deux racks d'expansion peuvent être connectés à un rack de base. Pour s'intégrer à l'infrastructure réseau physique du bâti de base, deux commutateurs feuille Cisco Nexus 9336C-FX2 et un commutateur de gestion Cisco Nexus 9348GC-FXP sont installés. Ce bâti n'inclut pas le matériel de stockage.
Pour les informations d'installation, voir Développement de la capacité d'un boîtier Private Cloud Appliance avec un bâti d'extension Compute.

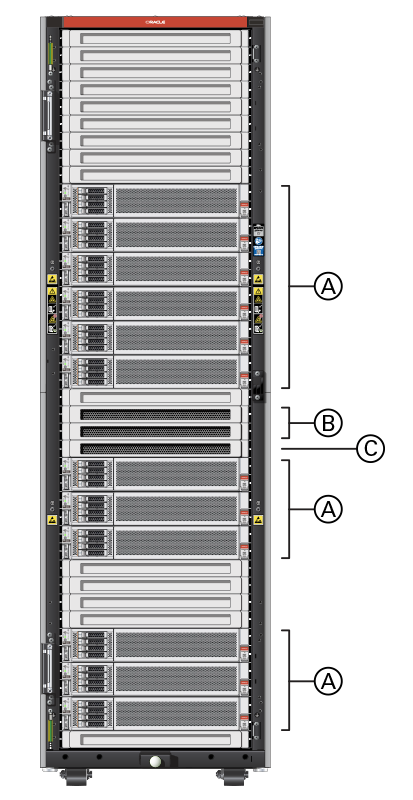

Les noeuds de calcul sont fournis dans un bâti d'extension contenant des unités de distribution d'alimentation (PDU) et des composants de réseau pour intégrer les ressources physiques supplémentaires au bâti de base. La configuration minimale ajoute 3 noeuds de calcul d'extension installés en usine. D'autres noeuds peuvent être installés en usine ou après le déploiement, mais doivent être ajoutés dans des ensembles de 3. Deux bâtis d'extension peuvent être connectés au bâti de base, pour un total combiné maximal de 24 noeuds de calcul d'extension.
|
Légende |
Quantité |
Description |
|---|---|---|
|
A |
3-12 |
expansion des noeuds de calcul à installer dans des ensembles de 3 |
|
B |
2 |
interrupteur feuille |
|
C |
1 |
commutateur de gestion |
|
(aucune) |
15 |
panneau de remplissage installé dans les 9 unités de rack supérieures et dans des espaces vides entre les composants |
