Câbler l'appareil en périphérie de réseau Rover
Utilisez les diagrammes suivants pour localiser les connecteurs à l'arrière de l'appareil en périphérie de réseau Rover lorsque vous connectez des câbles dans cette procédure.
Pour répondre aux exigences MIL-STD-461 Rev G RE102, tous les câbles réseau Ethernet attachés à l'appareil en périphérie de réseau Rover doivent être notés CAT8. Sinon, la condition minimale pour les câbles Ethernet est CAT6.
La plupart des appareils nécessitent que vous téléchargiez un fichier logiciel volumineux de 25 Go pour auto-provisionner l'appareil. Pour assurer une installation fluide, nous vous recommandons de connecter l'appareil à un réseau haut débit.

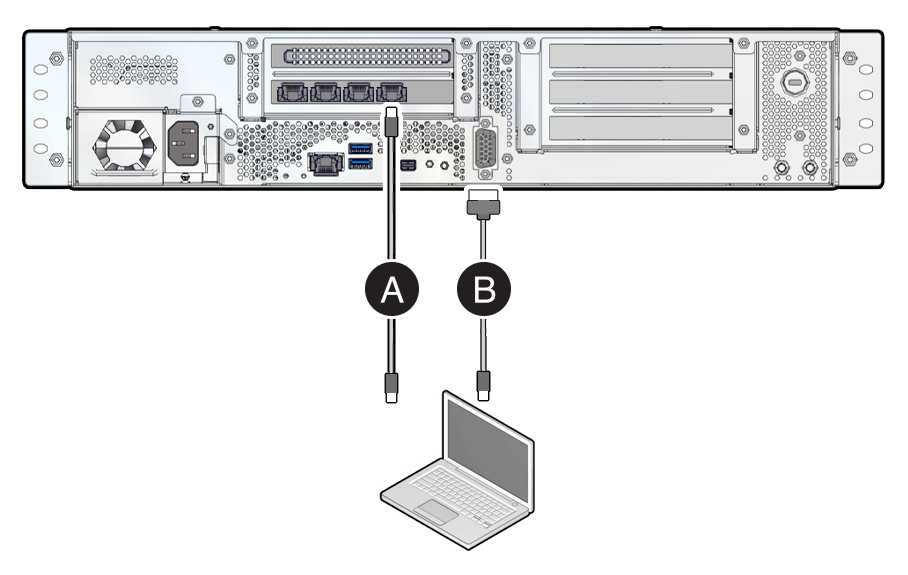

Connectez les câbles au port Ethernet par défaut et au port de la console série, comme illustré dans les diagrammes suivants.
-
Utilisez un câble Ethernet RJ-45 10GBaseT pour connecter le port Ethernet du périphérique à votre commutateur Ethernet.
-
Connectez le câble série USB fourni à partir du port de la console série de l'appareil à un connecteur USB sur votre hôte de contrôle, tel qu'un ordinateur portable.
Appareil en périphérie de réseau Rover 2 : Formes de calcul, GPU et stockage
-
Connectez le cordon d'alimentation fourni au réceptacle d'alimentation de l'appareil et à votre source d'alimentation, mais n'allumez pas encore l'appareil.

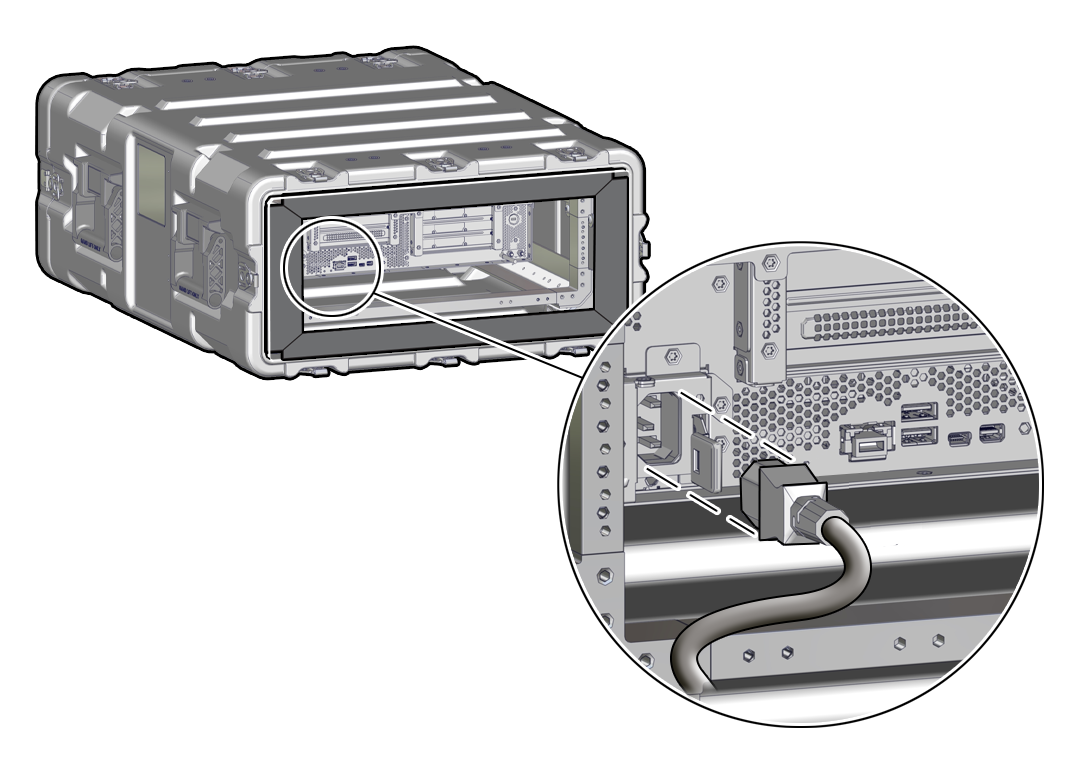

L'illustration suivante montre où connecter le câble d'alimentation sur un appareil en périphérie de réseau Rover 2 qui se trouve dans un boîtier robuste.
