Renforcer les appareils en périphérie de réseau Rover
Décrit comment installer les protections de robustesse sur votre appareil en périphérie de réseau Rover.
Each Oracle Roving Edge Device comes assembled in the ruggedized case. Suivez les instructions de cette section pour utiliser votre appareil en périphérie de réseau Rover dans son boîtier renforcé. Retirer l'appareil du boîtier n'est pas recommandé et pourrait endommager l'appareil.
-
Retirez les embouts de l'étui de transit robuste en localisant les loquets de tour d'aile des deux côtés et en les retournant dans le sens inverse des aiguilles d'une montre pour déverrouiller chaque embout.

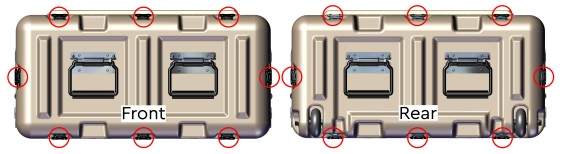

Emplacement du verrouillage d'aile
Les loquets de tour d'aile peuvent être trouvés dans les emplacements indiqués. Il y a un total de huit loquets aile-tour sur chaque capuchon.

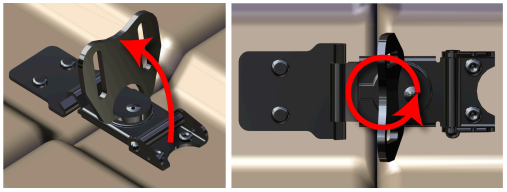

Opération Wing-Turn Latch
Retirez les embouts du boîtier.

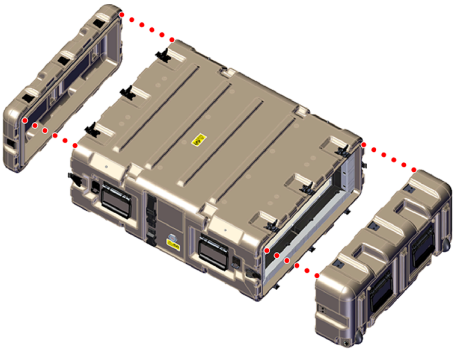

Supprimer les Endcaps de l'étui de transit robuste
-
Préparer les ensembles de filtres EMI pour l'installation du système.
Note
Les ensembles de filtres EMI resteront attachés à la cage de Faraday avec des câbles au sol lors de l'installation du système. Ces câbles de masse sont délicats et peuvent être endommagés si l'ensemble filtre EMI est tiré trop fort.
De l'avant de l'étui de transport en commun robuste, utilisez un T15 Torx.

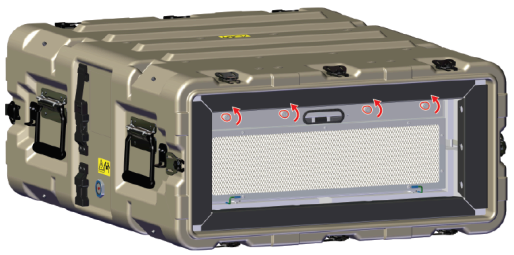

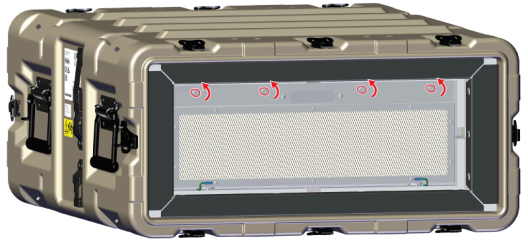

Desserrez les vis captives d'assemblage de filtre EMI avant
Faites tourner soigneusement le haut de l'ensemble filtre EMI vers le bas jusqu'à ce qu'il repose sur le boîtier, comme illustré dans l'image suivante.

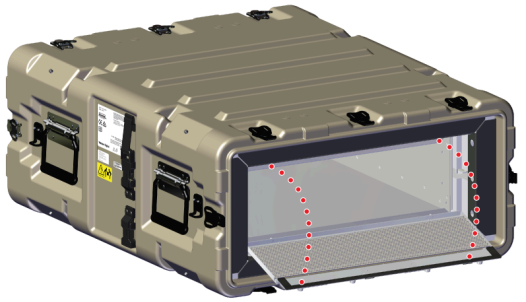

Rotation de l'ensemble de filtre avant EMI
À l'arrière de l'étui de transport robuste, utilisez un tournevis Torx T15 pour desserrer les vis imperdables de l'ensemble filtre EMI arrière.
Desserrez les vis captives d'assemblage de filtre arrière EMI
Faites tourner soigneusement le haut de l'ensemble filtre EMI vers le bas jusqu'à ce qu'il repose sur le boîtier, comme illustré dans l'image suivante. Veillez à ne pas endommager les fils de terre fixés au fond de l'ensemble filtre EMI.

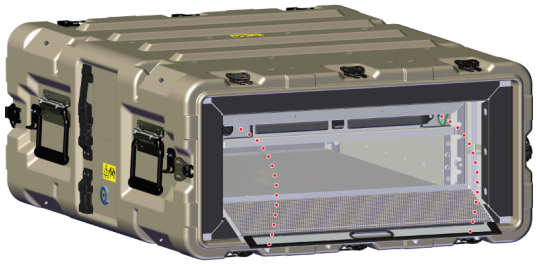

Rotation de l'ensemble de filtre arrière EMI
-
Connectez le câble d'alimentation interne de la cage de Faraday à l'arrière du système comme indiqué :
Note
Si le système et la configuration Ruggedized Transit Case sont transportés vers un autre site, n'installez pas les câbles.

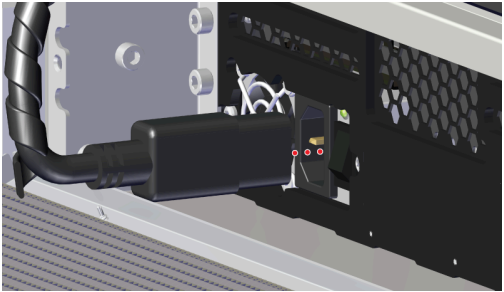

Connexion du câble d'alimentation Faraday Cage
-
Installez les câbles de données et d'alimentation et placez de nouveau l'ensemble EMI Filter sur la cage de Faraday.
Acheminez les câbles QSFP28, DB9 et Ethernet (en option) par le canal de câble gauche et tirez pour vous assurer qu'il y a suffisamment de marge pour connecter les câbles à chacun de leurs ports.

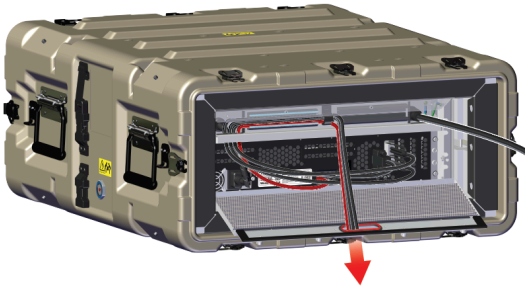

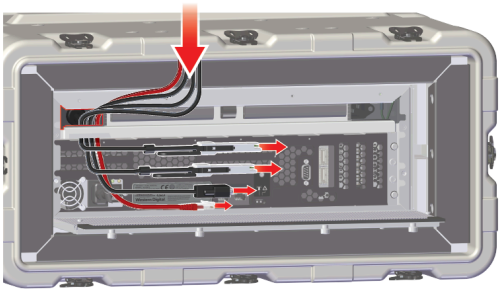

Route du canal gauche du câble de données
Branchez chaque câble dans les ports désignés, déplacez le câble à travers les canaux en mousse et dirigez l'autre extrémité des câbles de données à travers la découpe ovale de l'ensemble filtre EMI.
Route du canal gauche du câble de données
Connectez le câble d'alimentation au port situé dans le canal de câble droit, déplacez le câble à travers le canal de mousse et le support de câble, et à travers la découpe ovale sur l'ensemble filtre EMI comme indiqué.

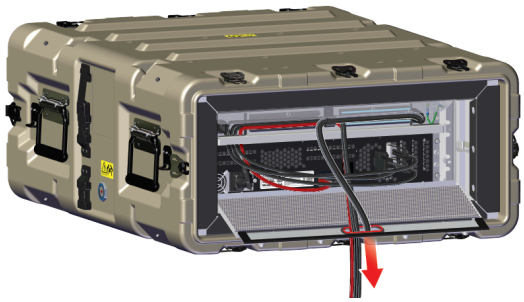

Connexion et routage de câbles d'alimentation
Une fois les câbles fixés en place, faites pivoter et poussez l'ensemble filtre EMI vers l'avant pour aligner les vis captives avec les trous de vis et commencer à les serrer avec le pouce et le doigt. Assurez-vous d'appliquer la pression car les canaux de mousse qui acheminent les câbles fourniront une résistance. Une fois que les câbles et le filtre EMI sont correctement en place, utilisez un tournevis Torx T15 pour serrer les vis imperdables sur l'ensemble de filtre EMI avant.

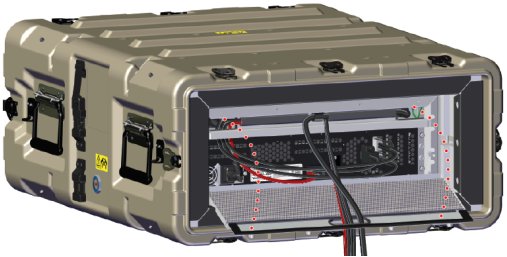

Rotation et assemblage du filtre arrière EMI

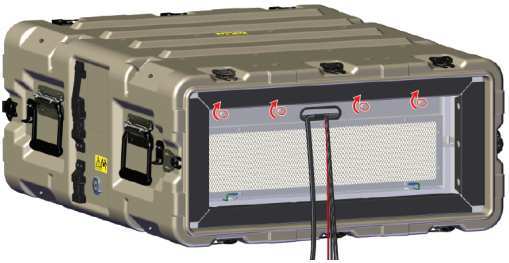

Serrez les vis captives d'assemblage de filtre arrière EMI
-
Identifiez l'ensemble EMI Filter pour l'extrémité avant de la cage de Faraday. L'ensemble filtre EMI avant sera plein écran, tandis que le filtre EMI arrière aura une découpe ovale pour acheminer le câblage vers l'arrière de l'enceinte.

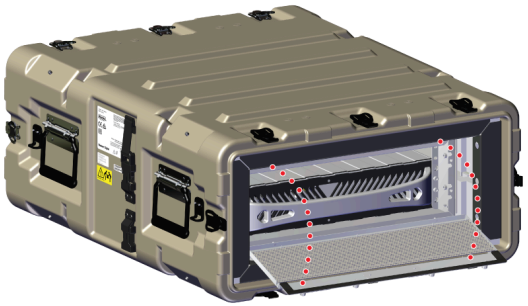

À partir de l'avant du boîtier de transport robuste, faites pivoter soigneusement le haut de l'ensemble de filtre EMI jusqu'à ce qu'il soit aligné avec les trous de vis de l'ensemble de filtre EMI sur la cage de Faraday, comme indiqué sur l'image suivante. Veillez à ne pas endommager les fils de terre fixés au fond de l'ensemble filtre EMI.
Rotation et assemblage du filtre EMI avant
Utilisez un tournevis Torx T15 pour serrer les vis imperdables de l'ensemble filtre EMI avant.

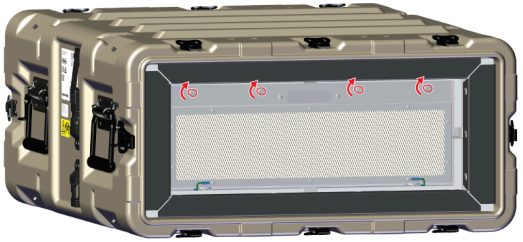

Sécurisation de l'ensemble de filtre avant EMI
Soyez conscient et assurez-vous que les câbles au sol de l'ensemble filtre EMI ne sont pas pincés lors de la réinstallation.

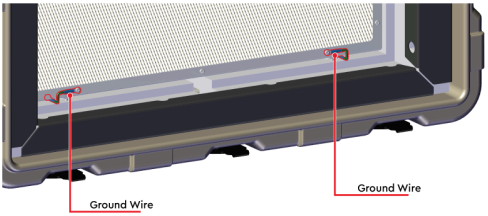

Identification des fils au sol
