À propos de la configuration de la connectivité Lustre

Le système de fichiers Lustre est déployé dans un sous-réseau, dans un VCN géré par le client. Les clients Lustre montent le système de fichiers au moyen du réseau VCN. Les aspects réseau tels que l'appairage, les adresses IP, les groupes de sécurité, les listes de sécurité et l'acheminement sont gérés par vous, le client. Voir Aperçu du service de réseau pour OCI dans la section Explorer plus pour en savoir plus sur les composants du service de réseau pour OCI.

Les composants Lustre sont déployés dans un sous-réseau géré par le client (ce sous-réseau doit exister lors de la création du système de fichiers Lustre). Ce sous-réseau doit avoir un nombre suffisant d'adresses IP disponibles à affecter aux ressources du système de fichiers, et suffisant pour la croissance future. L'exigence est comprise entre 43 et 60 adresses IP par 100 To, selon le niveau de performance sélectionné. L'extension future du système de fichiers doit être prise en compte lors du dimensionnement des exigences du sous-réseau.

Le système de fichiers Lustre peut avoir son propre sous-réseau ou son propre VCN selon la taille, le niveau de performance et les exigences d'expansion futures.

Lustre peut se connecter à vos charges de travail (clients Lustre) de plusieurs façons. Il est recommandé que Lustre ait son propre sous-réseau, soit dans le même VCN que la charge de travail, soit dans un VCN distinct. Cela permet d'affecter des adresses IP, d'affecter des adresses IP aux charges de travail Lustre séparément et d'adapter l'espace IP du sous-réseau de manière indépendante.

Les différents choix de sous-réseau n'ajoutent pas de latence supplémentaire entre les clients et le système de fichiers, tant que le sous-réseau se trouve dans le même domaine de disponibilité. Voici quelques options de déploiement pour Lustre :

  • Même sous-réseau pour Lustre et la charge globale
  • Lustre et charge de travail dans différents sous-réseaux du même VCN
  • Lustre et charge de travail dans différents sous-réseaux dans différents réseaux en nuage virtuels

Si Lustre et les charges de travail se trouvent dans des réseaux en nuage virtuels différents, voici quelques options de connectivité :

  • Appairage de VCN entre des réseaux en nuage virtuels de la même location ou entre des locations
  • Créez une deuxième carte VNIC sur l'instance de charge de travail et attachez-la au sous-réseau Lustre ou à un sous-réseau du VCN Lustre

Le diagramme suivant illustre un déploiement à l'aide d'un VCN, avec des sous-réseaux Lustre et de charge de travail différents :

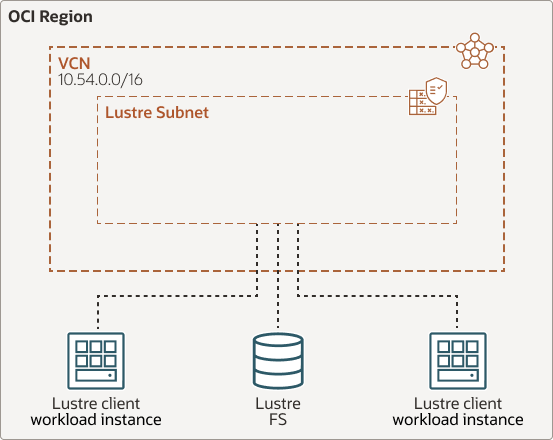

Le diagramme suivant illustre un sous-réseau Lustre sans sous-réseau de charge de travail.

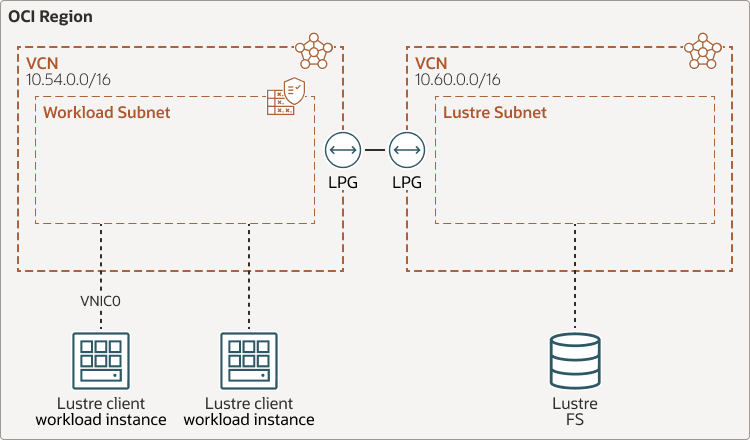

Le diagramme suivant illustre différents réseaux en nuage virtuels pour le sous-réseau de charge de travail et le sous-réseau Lustre.

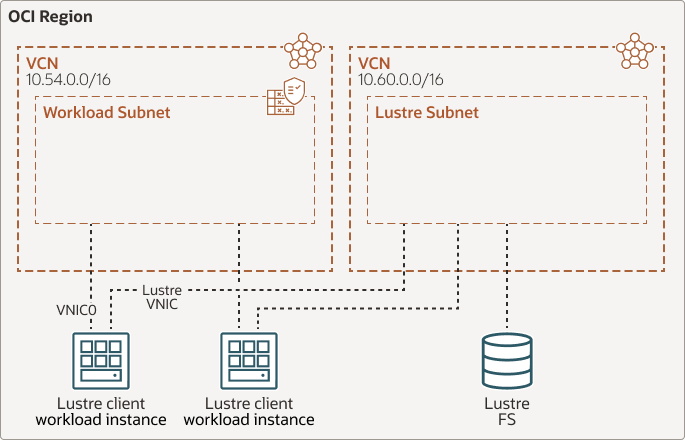

Voici une illustration de Lustre et de charges de travail dans différents réseaux en nuage virtuels, où vous pouvez mettre en oeuvre l'appairage de VCN entre des réseaux en nuage virtuels de la même location ou entre des locations. Une deuxième carte VNIC est créée sur l'instance de charge de travail et attachée au sous-réseau Lustre ou à un sous-réseau du VCN Lustre.



Considérations relatives aux domaines de disponibilité et à la latence de réseau

Le système de fichiers Lustre peut être monté de n'importe où, tant qu'il existe une connectivité réseau. Cela inclut d'autres régions et sur place. Cependant, l'accès au système de fichiers sur des liens à latence élevée rencontrera des problèmes de performance. L'étendue de la dégradation des performances dépend de la bande passante de liaison et de la latence réseau entre Lustre et les clients.
