Configurer IaaS pour le boîtier en nuage privé

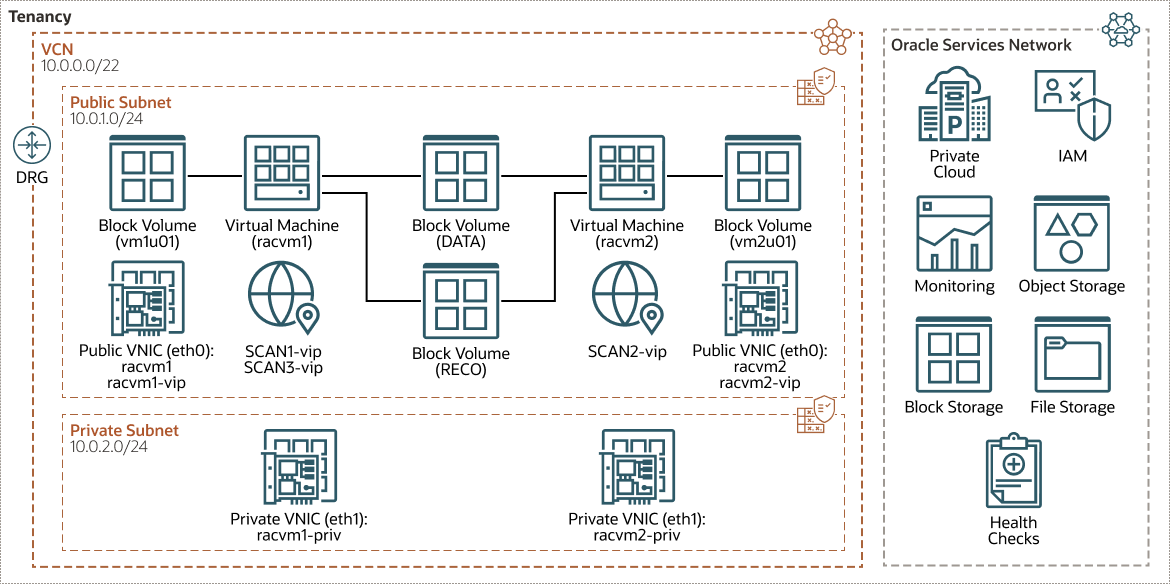

Vous devez configurer votre réseau, votre calcul, votre stockage, votre système d'exploitation et installer Oracle Grid Infrastructure et le logiciel de base de données Oracle RAC avant de créer une base de données Oracle RAC sur Oracle Private Cloud Appliance. La configuration IaaS sur le boîtier en nuage privé ressemblera à l'architecture suivante.



rac-pca-architecture.zip

Avant de créer l'infrastructure, examinez les hypothèses et les considérations suivantes :

  • Tous les noeuds (machines virtuelles) d'un environnement Oracle RAC doivent se connecter à au moins un réseau public pour permettre aux utilisateurs et aux applications d'accéder à la base de données.
  • En plus du réseau public, Oracle RAC requiert une connectivité réseau privée utilisée exclusivement pour la communication entre les noeuds et les instances de base de données s'exécutant sur ces noeuds.
  • Lors de l'utilisation d'Oracle Private Cloud Appliance, une seule interconnexion de réseau privé peut être configurée. Ce réseau est communément appelé interconnexion. Le réseau d'interconnexion est un réseau privé qui connecte tous les serveurs de la grappe.
  • En plus d'accéder à l'interface utilisateur CEUI (Compute Enclave UI), vous devez également configurer l'interface de ligne de commande OCI sur une machine virtuelle d'hôte bastion pour exécuter les commandes à l'aide d'OCI au lieu de compter sur CEUI.

Les sections suivantes décrivent comment créer des structures de calcul, de réseau et de stockage sur un système de boîtier en nuage privé.

Configurer le réseau

  1. Créez un réseau en nuage virtuel (VCN) et définissez un intervalle CIDR valide. Vous pouvez utiliser l'interface utilisateur CEUI (Compute Enclave UI) ou l'interface de ligne de commande OCI.
  2. Créez un sous-réseau public et un sous-réseau privé. De plus, définissez les passerelles, comme une passerelle de routage dynamique, une passerelle Internet, des règles de sécurité, des options DHCP et des tables de routage.
  3. Créez une zone DNS principale et un enregistrement de zone DNS.
  4. Enregistrez le nom SCAN et les adresses IP virtuelles dans les enregistrements de zone DNS. Effectuez les configurations suivantes :
    • Enregistrez le nom SCAN en résolvant en trois adresses IP différentes dans la zone DNS à l'aide de Customer Enclave ou de l'interface de ligne de commande OCI.
    • Enregistrez le nom d'adresse IP virtuelle avec l'adresse IP dans la zone DNS à l'aide de Customer Enclave ou à l'aide de l'interface de ligne de commande OCI pour chaque noeud de la grappe Oracle RAC.
    [root@vmrac1 ~]#nslookup node1_name-vip.domain_name
    Server: X.X.X.X
    Address: X.X.X.X
    Name: node1-vip.domain_name
    Address: X.X.X.Y4
    [root@vmrac2 ~]#nslookup node2_name-vip.domain_name
    Server: X.X.X.X
    Address: X.X.X.X
    Name: node2-vip.domain_name
    Address: X.X.X.Y5
  5. Créez une politique de pilotage et ajoutez des réponses en tant qu'adresses IP, en résolvant avec le même nom SCAN.
  6. Ajoutez une politique de pilotage et attachez la zone DNS à la politique de pilotage.
  7. Vérifiez les résultats du nom SCAN. Par exemple :
    [root@vmrac1 ~]# nslookup SCAN_name.domain_name
    Server: X.X.X.X
    Address: X.X.X.X
    Name: SCAN_name
    Address: X.X.X.Y1
    Name: SCAN_name
    Address: X.X.X.Y2
    Name: SCAN_name
    Address: X.X.X.Y3

Configurer des noeuds de calcul

Ces étapes décrivent comment créer des machines virtuelles de calcul.
  1. Lancez deux machines virtuelles dans le même sous-réseau public. Configurez les machines virtuelles comme suit :
    • Deux instances de calcul de boîtier en nuage privé avec des images de plate-forme OL7.9.
    • Forme de machine virtuelle VM.PCAStandard1.x. Où x doit être suffisamment volumineux pour fournir des UC pour les noeuds de la grappe et au moins deux cartes vNIC. Chaque noeud de grappe doit avoir au moins deux OCPU.
    • Activez l'option Ignorer la vérification de la source/destination pour la carte VNIC principale (par défaut) sur les deux noeuds. Pour plus d'informations, reportez-vous à la section "Mise à jour d'une carte VNIC dans le guide de l'utilisateur d'Oracle Private Cloud Appliance.
  2. Configurez les adresses IP secondaires sur les deux noeuds de calcul comme suit :
    • Pour chaque instance de calcul, une carte VNIC principale est déjà créée par noeud de grappe.
    • Dans le même sous-réseau VCN que la carte VNIC principale de l'instance de calcul.
    • Son adresse IP principale se voit affecter un nom d'hôte, qui est le nom d'hôte de la grappe cible.
    • Affectez une adresse IP secondaire à cette carte VNIC avec le nom d'hôte affecté cluster-node-name-vip.
  3. Configurez des adresses IP privées sur les deux noeuds du même sous-réseau privé comme suit :
    • Pour chaque instance de calcul, créez une carte VNIC secondaire par noeud de grappe. Pour plus d'informations, reportez-vous à "Configuration du système d'exploitation de l'instance pour une carte VNIC secondaire" dans le guide de l'utilisateur d'Oracle Private Cloud Appliance. Vous devrez peut-être télécharger et exécuter le script Oracle secondary_vnic_all_configure.sh et modifier les fichiers /etc/sysconfig/network-scripts/ifcfg* pour activer une carte VNIC secondaire.
    • Ajoutez la deuxième carte VNIC dans le sous-réseau privé sur les deux noeuds après le lancement des instances. Une adresse IP provenant de l'intervalle CIDR du sous-réseau privé sera affectée.
    • Assurez-vous que tous les pare-feu sont désactivés pour permettre au trafic d'interconnexion privée de passer sans problème.
    • Mettre à jour l'entrée pour les adresses IP privées dans le fichier /etc/hosts.
    • Facultativement, vous pouvez entrer une adresse IP ou laisser le système affecter une adresse IP à partir de l'intervalle CIDR du sous-réseau privé.
    Cat /etc/hosts
    127.0.0.1 localhost localhost.localdomain localhost4 localhost4.localdomain4
    ::1 localhost localhost.localdomain localhost6 localhost6.localdomain6
    X.X.X.A1 node1 node1.domain_name
    X.X.X.A2 node2 node2.domain_name
    X.X.X.A3 node1-vip node1-vip.domain_name
    X.X.X.A4 node2-vip node2-vip.domain_name
    X.X.Y.B1 node1-priv node1-priv.domain_name
    X.X.Y.B2 node2-priv node2-priv.domain_name

    Le fichier /etc/hosts sur les deux noeuds doit contenir des entrées pour les adresses IP publiques, les adresses IP virtuelles et les adresses IP privées, comme illustré dans l'exemple ci-dessus.
  4. Attachez un volume par blocs local à chaque noeud.
    Pour chaque instance de calcul, créez un nouveau volume par blocs par noeud de grappe, puis attachez-le à l'instance de calcul en mode de lecture/écriture. Ce volume sera utilisé pour les répertoires de base Grid Infrastructure et Oracle Database.

Configurer le stockage

Oracle RAC utilise Oracle Automatic Storage Management (Oracle ASM) pour un accès efficace au stockage partagé. Oracle Automatic Storage Management (Oracle ASM) agit en tant que gestionnaire de volumes en grappe sous-jacent. Il fournit à l'administrateur de base de données une interface de gestion du stockage simple et cohérente sur toutes les plates-formes de serveur et de stockage. En tant que système de fichiers et gestionnaire de volumes intégrés verticalement, spécialement conçu pour les fichiers Oracle Database, Oracle Automatic Storage Management (Oracle ASM) offre la performance des E/S brutes avec la gestion facile d'un système de fichiers.
  1. Créez des groupes de disques de stockage partagé. Créez au moins un volume par blocs, qui sera utilisé pour le groupe de disques Oracle Automatic Storage Management (Oracle ASM). Ce volume par blocs doit être attaché en mode partagé aux deux machines virtuelles, configurer l'AFD pour les disques Oracle Automatic Storage Management (Oracle ASM) et créer AFD_label à l'aide de la commande asmcmd. Ces volumes par blocs seront utilisés pour les disques partagés du cluster sous ASM.
  2. Assurez-vous que les autorisations des disques sont configurées comme suit :
    chown grid:asmadmin /dev/sdc
  3. Définissez les autorisations de disque persistantes lors des redémarrages. Créez le fichier suivant et mettez à jour les autorisations sur disque :
    /etc/udev/rules.d
  4. Créez un point de montage pour le stockage local, configuré comme suit :
    • Créez deux volumes par blocs à utiliser pour un point de montage local pour chaque noeud. Pour chaque machine virtuelle, un volume par blocs nouvellement créé en mode de lecture/écriture doit être attaché.
    • Créez un point de montage local sur chaque machine virtuelle en tant que /u01 sur chaque noeud.
    • Créez le système de fichiers au-dessus de ce volume par blocs, puis créez un fichier /u01 sur chaque noeud. Créez le système de fichiers sur /u01 sur chaque noeud.
    • Assurez-vous d'ajouter une entrée dans /etc/fstab afin qu'elle reste persistante lors des redémarrages. Ce point de montage sera utilisé pour le répertoire de base Oracle Grid Infrastructure et le répertoire de base Oracle Database sur chaque noeud.

Configurer le système d'exploitation

Configurez des utilisateurs, des groupes et des environnements pour Oracle Grid Infrastructure et Oracle RAC.
  1. Créez la grille et les utilisateurs Oracle avec un groupe principal et secondaire et vérifiez les ID utilisateur sur les deux noeuds.
    [root@vmrac1 ~]#groupadd -g 201 oinstall
    groupadd -g 200 dba
    groupadd -g 202 asmadmin
    groupadd -g 203 asmdba
    [root@vmrac1 ~]#useradd -u 200 -g oinstall -G dba,asmdba oracle
    useradd -u 123 -g oinstall -G dba,asmdba,asmadmin grid
    id oracle
    id grid
    root@vmrac2 ~]#groupadd -g 201 oinstall
    groupadd -g 200 dba
    groupadd -g 202 asmadmin
    groupadd -g 203 asmdba
    [root@vmrac2 ~]#useradd -u 200 -g oinstall -G dba,asmdba oracle
    useradd -u 123 -g oinstall -G dba,asmdba,asmadmin grid
    id oracle
    id grid
  2. Exécutez ces commandes sur les deux noeuds en tant qu'utilisateur root pour créer les répertoires d'installation du logiciel.
    [root@vmrac1 ~]#mkdir -p /u01/app/21.0.0/grid
    chown grid:oinstall /u01/app/21.0.0/grid
    mkdir -p /u01/app/grid
    mkdir -p /u01/app/oracle
    chown -R grid:oinstall /u01
    chown oracle:oinstall /u01/app/oracle
    chmod -R 775 /u01/
    mkdir /etc/oraInventory
    chown grid:oinstall /etc/oraInventory
    chmod 770 /etc/oraInventory
  3. Configurez une configuration SSH sans mot de passe pour les trois utilisateurs : root, grid et oracle. Si vous ne disposez pas de la séparation des rôles, un seul utilisateur oracle est nécessaire pour les logiciels de base de données Oracle Grid Infrastructure et Oracle RAC.

Configurer le logiciel de base de données Oracle Grid Infrastructure et Oracle RAC

  1. Indiquez les logiciels de base de données Oracle Grid Infrastructure et Oracle RAC.
  2. Créez un répertoire intermédiaire. Par exemple : /u01/app/stage.
  3. Déplacez le logiciel Oracle Grid Infrastructure dans un répertoire intermédiaire (/u01/app/stage), puis décompressez le logiciel Oracle Grid Infrastructure dans le répertoire d'installation du logiciel (/u01/app/21.0.0/grid).
  4. Exécutez l'utilitaire de vérification de grappe pour vérifier qu'il répond aux préalables d'installation. Par exemple : GI_HOME/bin/runcluvfy.sh stage -pre crsinst -n node1,node2 -fixup -verbose.
    /u01/app/21.0.0/grid/bin/runcluvfy.sh stage -pre crsinst -n racvm1,racvm2 -fixup -verbose
    Corrigez les erreurs dans la sortie de vérification du cluster avant de poursuivre l'installation. Le script de correction généré par la commande cluvfy peut également être utilisé.
