Ruggedizing Roving Edge Infrastructure Devices
Explique comment installer les protections renforcées sur votre appareil Roving Edge Infrastructure.
Chaque appareil Oracle Roving Edge est assemblé dans un boîtier robuste. Suivez les instructions de cette section pour utiliser votre appareil Roving Edge dans son boîtier robuste. Le retrait du périphérique du boîtier n'est pas recommandé et peut endommager le périphérique.
-
Retirez les embouts du boîtier de transit robuste en localisant les verrous de rotation des ailes des deux côtés et en tournant ces verrous dans le sens inverse des aiguilles d'une montre pour déverrouiller chaque embout.

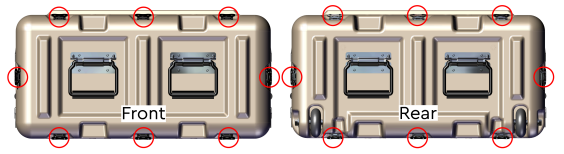

Emplacement du verrou Wing-Turn Latch
Les bascules de rotation des ailes se trouvent aux emplacements indiqués. Il y a un total de huit verrous à tour d'aile sur chaque capuchon.

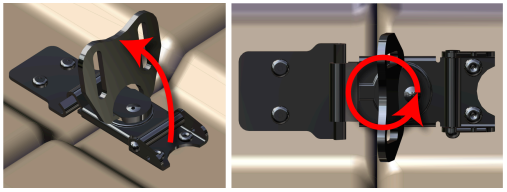

Opération Wing-Turn Latch
Retirez les embouts du boîtier.

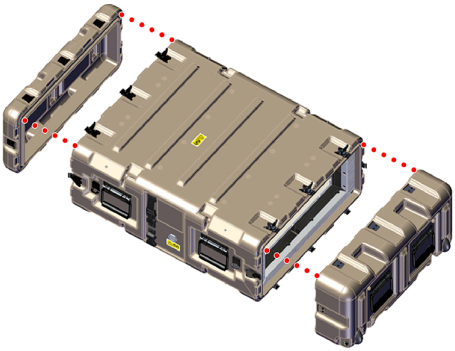

Suppression des extrémités du boîtier de transit robuste
-
Préparez les ensembles de filtres EMI pour l'installation du système.
Remarque
Les ensembles de filtres EMI resteront connectés à la cage Faraday avec des câbles de terre pendant l'installation du système. Ces câbles de terre sont délicats et peuvent être endommagés si l'ensemble filtre EMI est tiré trop fort.

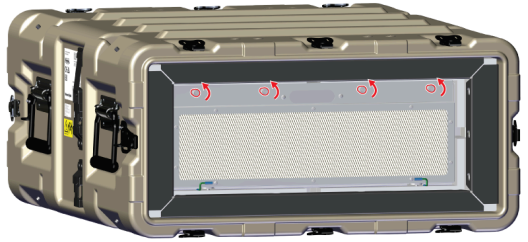

À partir de l'avant du boîtier de transit robuste, utilisez un Torx T15.

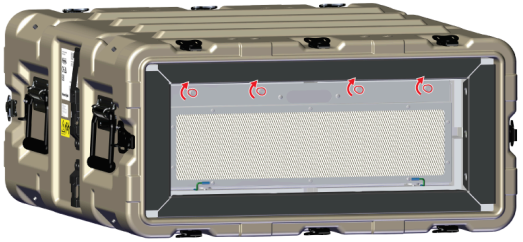

Desserrer les vis imperdables de l'assemblage de filtre EMI avant

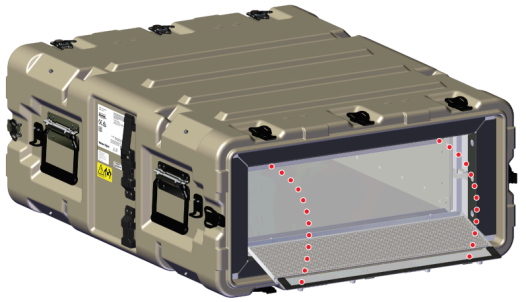

Faites pivoter avec précaution le haut de l'ensemble filtre EMI vers le bas jusqu'à ce qu'il repose sur le boîtier, comme illustré dans l'image suivante.

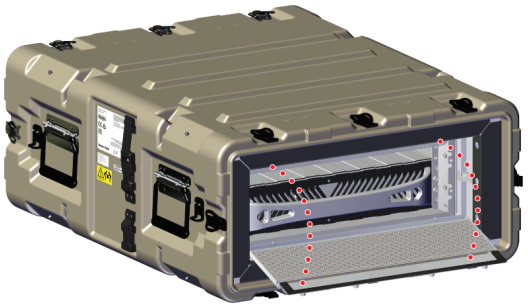

Rotation de l'ensemble de filtres EMI avant

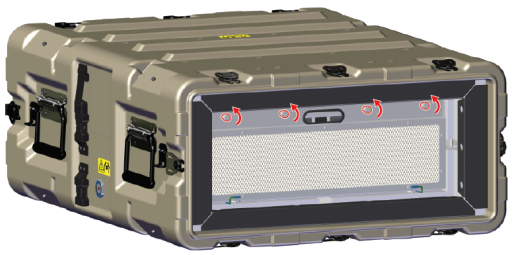

À l'arrière du boîtier de transit robuste, utilisez un tournevis Torx T15 pour desserrer les vis imperdables de l'ensemble filtre EMI arrière.
Desserrer les vis imperdables de l'assemblage de filtre EMI arrière
Faites pivoter avec précaution le haut de l'ensemble filtre EMI vers le bas jusqu'à ce qu'il repose sur le boîtier, comme illustré dans l'image suivante. Veillez à ne pas endommager les fils de terre attachés au fond de l'ensemble filtre EMI.
Rotation de l'ensemble de filtres EMI arrière
-
Connectez le câble d'alimentation interne de la cage Faraday à l'arrière du système comme indiqué :
Remarque
Si le système et la configuration du boîtier de transit renforcé seront transportés vers un autre site, n'installez pas les câbles.

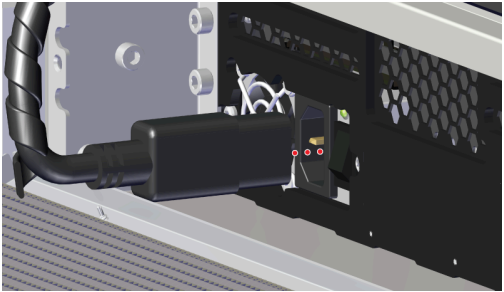

Connexion du câble d'alimentation de la cage de Faraday
-
Installez les câbles de données et d'alimentation et replacez l'ensemble filtre EMI sur la cage Faraday.

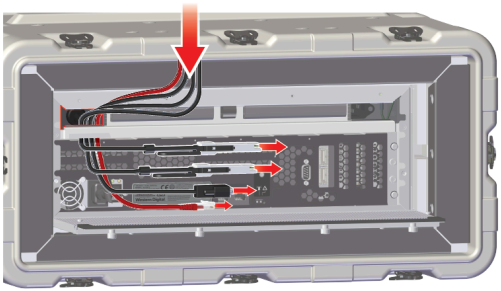

Faites passer les câbles QSFP28, DB9 et Ethernet (facultatif) par le chemin de câbles gauche et tirez pour vous assurer qu'il y a suffisamment de place pour connecter les câbles à chacun de leurs ports.

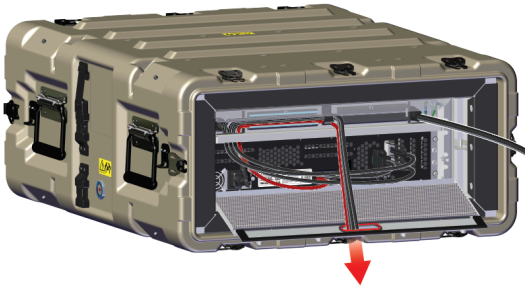

Acheminement du canal gauche du câble de données
Connectez chaque câble aux ports désignés, acheminez le relâchement du câble à travers les canaux de mousse et acheminez l'autre extrémité des câbles de données à travers la découpe ovale de l'ensemble filtre EMI.
Acheminement du canal gauche du câble de données
Connectez le câble d'alimentation au port situé dans le canal de câbles droit, faites passer le câble à travers le canal de mousse et le support de câble, et à travers la découpe ovale sur l'ensemble Filtre EMI comme illustré.

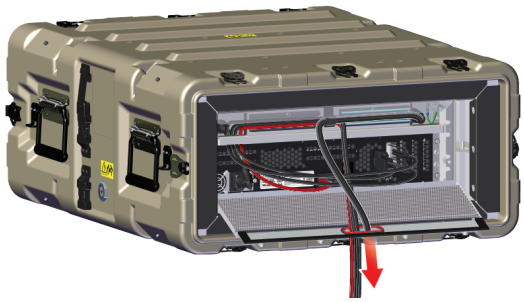

Connexion et routage des câbles d'alimentation
Une fois les câbles fixés en place, faites pivoter et poussez l'ensemble filtre EMI vers l'avant pour aligner les vis imperdables avec les trous de vis et commencez à les serrer avec le pouce et le doigt. Assurez-vous d'appliquer une pression car les canaux de mousse qui acheminent les câbles fourniront une résistance. Une fois les câbles et le filtre EMI correctement en place, serrez les vis imperdables de l'ensemble filtre EMI avant à l'aide d'un tournevis Torx T15.

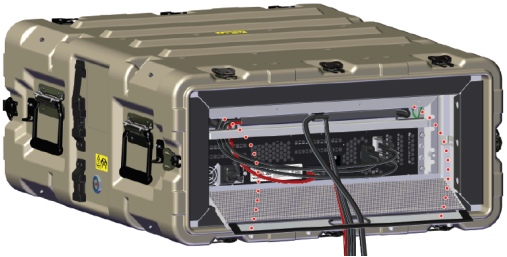

Rotation et pose de l'ensemble filtre EMI arrière

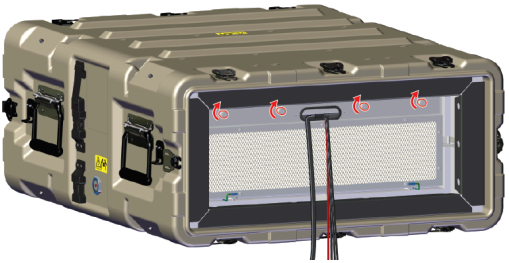

Serrer les vis imperdables de l'assemblage de filtre EMI arrière
-
Identifiez l'ensemble filtre EMI pour l'extrémité avant de la cage Faraday. L'ensemble filtre EMI avant sera en plein écran, tandis que le filtre EMI arrière aura une découpe ovale pour acheminer le câblage vers l'arrière du boîtier.
Depuis l'avant du boîtier de transit robuste, faites pivoter avec précaution le haut de l'ensemble filtre EMI jusqu'à ce qu'il soit aligné avec les trous de vis de l'ensemble filtre EMI sur la cage Faraday, comme illustré dans l'image suivante. Veillez à ne pas endommager les fils de terre attachés au fond de l'ensemble filtre EMI.

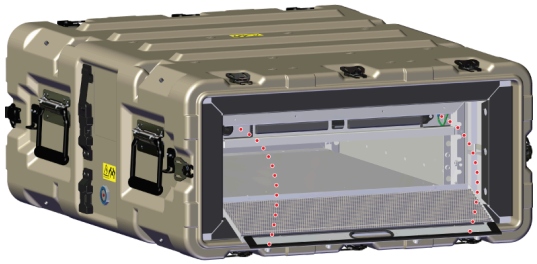

Rotation et pose de l'ensemble de filtres EMI avant
Utilisez un tournevis Torx T15 pour serrer les vis imperdables sur l'ensemble filtre EMI avant.
Fixation de l'assemblage de filtres EMI avant
Veillez à ce que les câbles de terre de l'ensemble filtre EMI ne soient pas pincés lors de la réinstallation.

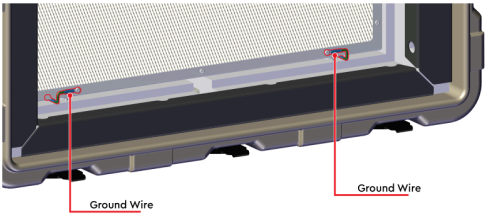

Identification du fil de terre
