Passerelle DRG et NAT VCN
A l'aide du domaine VCN DRG et NAT Gateway, vous pouvez créer des rapports sur les ressources VCN DRG et NAT Gateway. Grâce à ces rapports, vous pouvez suivre les différents attributs et mesures des ressources VCN DRG et NAT Gateway dans les locations et les compartiments.
- Un VCN est votre réseau privé isolé logiquement dans OCI, comme un réseau traditionnel sur site. Il définit l'espace d'adressage IP (blocs CIDR) et contient des sous-réseaux, des tables de routage, des listes de sécurité/NSG et des passerelles. Vous utilisez un VCN pour héberger et contrôler le trafic vers/depuis Compute, les bases de données, les équilibreurs de charge, etc.
- Un DRG est un routeur périphérique virtuel qui permet une connectivité privée entre votre VCN et des réseaux externes.
- Une passerelle NAT fournit un accès Internet sortant uniquement pour les ressources des sous-réseaux privés. Les instances peuvent lancer des connexions à Internet (par exemple, des mises à jour de système d'exploitation, l'extraction de packages, l'appel d'API externes), mais aucune connexion entrante à partir d'Internet n'est autorisée via NAT.
Questions professionnelles
Le domaine peut répondre aux questions suivantes :
- Combien de tables d'attachement/de distribution/de routage sont présentes ?
- Quel est l'état de cycle de vie de chaque fichier joint / distribution / table de routage ?
- Quelle est la durée de création et de suppression de chaque fichier joint / distribution / table de routage ?
- Quelle passerelle NAT VCN est connectée à quelle table de routage ?
- Quel compartiment contient le nombre de pièces jointes le plus élevé ? Dans quelle région le document joint a-t-il été créé ?
Modèle logique
Le domaine VCN DRG et NAT Gateway est basé sur un modèle logique orienté relation.

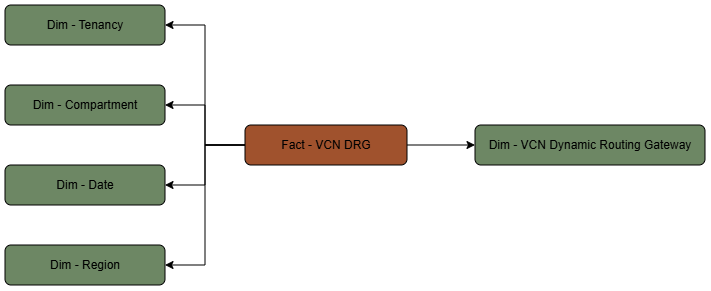

Le schéma suivant montre comment la table de faits VCN DRG est liée aux tables de dimension suivantes :

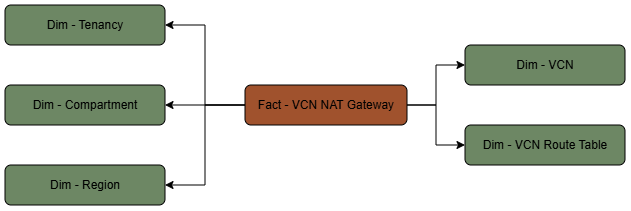

Le schéma suivant montre comment la table de faits de la passerelle NAT VCN est liée aux tables de dimension suivantes :
Détails de mesure
Les dossiers de faits de ce domaine présentent les métriques suivantes :
| Fait | Métrique | Description |
|---|---|---|
| VCN - DRG | Nombre de pièces jointes | Fournit le nombre de réseaux cloud virtuels, de RPC ou de circuits virtuels attachés à ce DRG. |
| VCN - DRG | Nombre de ventilations | Indique le nombre de distributions de routage. |
| VCN - DRG | Nombre de tables de routage | Indique le nombre de tables de routage DRG définies. |
