Topologies de référence

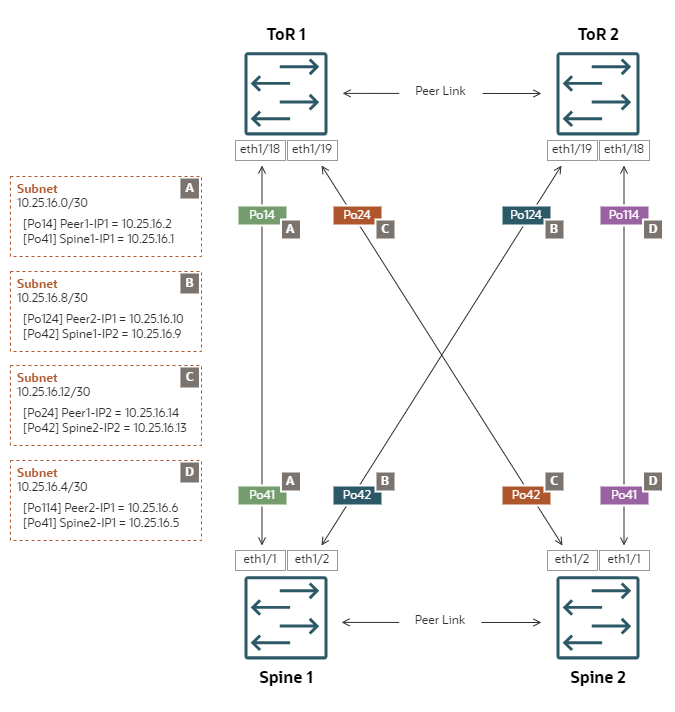

ECMP Mesh permet le déploiement de réseau de couche 3 selon les meilleures pratiques du secteur. Cette topologie de liaison montante est fortement recommandée.

Propriétés de configuration

• Topologie de maillage : chaque commutateur Spine est connecté à deux commutateurs de centre de données indépendants

• Routage statique : tout le trafic sortant d'une liaison montante passe par une adresse IP de passerelle unique configurée sur son périphérique réseau homologue dans le centre de données.

• ECMP : optimisation de la bande passante sur plusieurs liaisons ou chemins redondants

• Sous-réseaux /30 distincts : chaque liaison montante connecte un canal de port de commutateur Spine à un canal de port de commutateur de centre de données dans un sous-réseau /30

Points forts de la topologie

• Toutes les liaisons montantes sont configurées en tant que canaux de port LACP/actifs avec rate=fast

  • Le canal de port Po41 représente le premier ensemble de liaisons sur les deux commutateurs Spine. Ils se connectent tout droit aux commutateurs ToR correspondants.

  • Le canal de port Po42 représente le deuxième ensemble de liaisons sur les deux commutateurs Spine. Ils cross-connect vers les commutateurs ToR correspondants.

• Les ports de commutateur ToR connectés aux commutateurs Spine doivent être configurés en mode d'accès. Le protocole Spanning Tree doit être désactivé.

• Nécessite 4 sous-réseaux uniques : une taille de sous-réseau /30 est recommandée, mais /31 est possible si les commutateurs ToR la prennent en charge.

  • Les routes statiques à coût égal vers les deux commutateurs ToR sont configurées automatiquement.

  • Le trafic sortant peut effectuer un hachage sur l'une des 4 liaisons montantes.

  • Il n'est PAS possible d'isoler un trafic sortant VCN/VM spécifique via une liaison montante particulière.

Exemple de configuration détaillée du commutateur Spine

• Commutateur Spine 1

  interface port-channel41
    description "customer uplink"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.1/30
    ip nat outside

  interface port-channel42
    description "customer uplink 2"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.9/30
    ip nat outside

  ip route 0.0.0.0/0 po41 10.25.16.2 20
  ip route 0.0.0.0/0 po42 10.25.16.10 20

  Voies ajoutées :

  0.0.0.0/0, ubest/mbest: 2/0
    *via 10.25.16.2, [20/0], 6d08h, static
    *via 10.25.16.10, [20/0], 6d08h, static

• Commutateur Spine 2

  interface port-channel41
    description "customer uplink"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.5/30
    ip nat outside

  interface port-channel42
    description "customer uplink 2"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.13/30
    ip nat outside

  ip route 0.0.0.0/0 po41 10.25.16.6 20
  ip route 0.0.0.0/0 po42 10.25.16.14 20

  Voies ajoutées :

  0.0.0.0/0, ubest/mbest: 2/0
    *via 10.25.16.6, [20/0], 6d07h, static
    *via 10.25.16.14, [20/0], 6d07h, static

VRRP Mesh aurait un impact négatif sur les performances du réseau. Cette topologie de liaison montante n'est PAS recommandée.

Lorsque les liaisons montantes sont configurées dans une topologie de maillage, il existe 4 liaisons montantes de couche 3 distinctes vers les commutateurs ToR. Dans une configuration de commutateur de protocole de redondance de routeur virtuel, le trafic sortant est généralement acheminé via la liaison montante avec le rôle principal/actif. Ainsi, une configuration de maillage VRRP réduirait la bande passante sortante à seulement 25 % de la capacité réelle. Par conséquent, cette configuration est considérée comme non prise en charge.

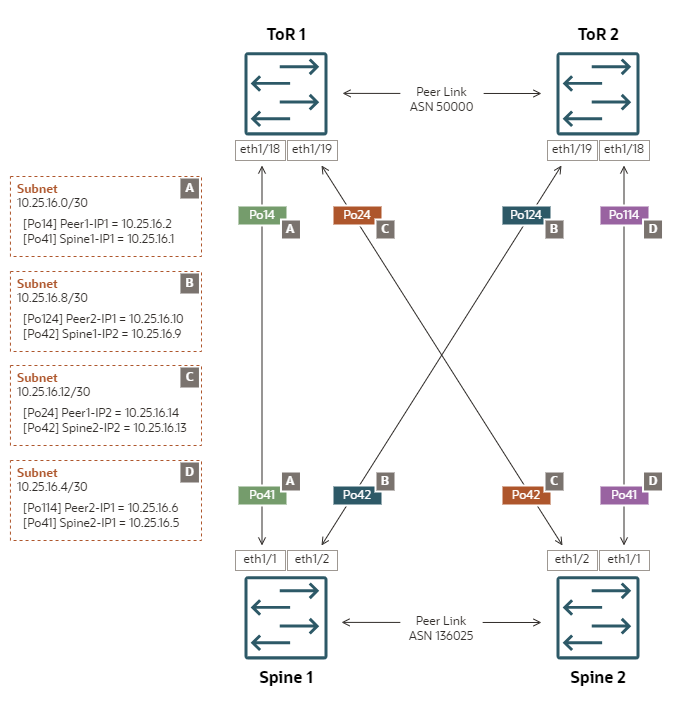

Dynamic Mesh permet un déploiement réseau de couche 3 selon les meilleures pratiques du secteur. Cette topologie de liaison montante est fortement recommandée.

Propriétés de configuration

• Topologie de maillage : chaque commutateur Spine est connecté à deux commutateurs de centre de données indépendants

• Routage dynamique : les systèmes autonomes appairés, l'appliance et le centre de données échangent des informations de routage à l'aide d'eBGP (external Border Gateway Protocol). Le meilleur chemin de routage est ajusté dynamiquement en fonction des informations de disponibilité réseau publiées par chaque AS.

• Sous-réseaux /30 distincts : chaque liaison montante connecte un canal de port de commutateur Spine à un canal de port de commutateur de centre de données dans un sous-réseau /30

Points forts de la topologie

• Toutes les liaisons montantes sont configurées en tant que canaux de port LACP/actifs avec rate=fast

  • Le canal de port Po41 représente le premier ensemble de liaisons sur les deux commutateurs Spine. Ils se connectent tout droit aux commutateurs ToR correspondants.

  • Le canal de port Po42 représente le deuxième ensemble de liaisons sur les deux commutateurs Spine. Ils cross-connect vers les commutateurs ToR correspondants.

• Les ports de commutateur ToR connectés aux commutateurs Spine doivent être configurés en mode d'accès. Le protocole Spanning Tree doit être désactivé.

• Nécessite 4 sous-réseaux uniques : une taille de sous-réseau /30 est recommandée, mais /31 est possible si les commutateurs ToR la prennent en charge.

  • Deux sessions d'appairage eBGP sont établies entre chaque colonne vertébrale et les deux commutateurs ToR.

  • Le trafic sortant peut effectuer un hachage sur l'une des 4 liaisons montantes.

  • Il n'est PAS possible d'isoler un trafic sortant VCN/VM spécifique via une liaison montante particulière.

Détails de configuration du commutateur Spine

• Commutateur Spine 1

  interface port-channel41
    description "customer uplink"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.1/30
    ip nat outside

  interface port-channel42
    description "customer uplink 2"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.9/30
    ip nat outside

  router bgp 136025
    router-id 10.25.16.1
    neighbor 10.25.16.2
      bfd singlehop
      remote-as 50000
      address-family ipv4 unicast
    neighbor 10.25.16.10
      bfd singlehop
      remote-as 50000
      address-family ipv4 unicast

  BGP Sessions:
  ASN 136025
  VRF default, local ASN 136025

  Neighbor       ASN    Flaps LastUpDn|LastRead|LastWrit  St  Port(L/R)  Notif(S/R)
  10.25.16.2     50000  0     1w4d    |00:00:50|00:00:20  E   34408/179        0/0
  10.25.16.10    50000  0     1w4d    |00:00:43|00:00:20  E   57322/179        0/0

• Commutateur Spine 2

  interface port-channel41
    description "customer uplink"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.5/30
    ip nat outside

  interface port-channel42
    description "customer uplink 2"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.13/30
    ip nat outside

  router bgp 136025
    router-id 10.25.16.5
    neighbor 10.25.16.6
      bfd singlehop
      remote-as 50000
      address-family ipv4 unicast
    neighbor 10.25.16.14
      bfd singlehop
      remote-as 50000
      address-family ipv4 unicast

  BGP Sessions:
  ASN 136025
  VRF default, local ASN 136025

  Neighbor       ASN    Flaps LastUpDn|LastRead|LastWrit  St  Port(L/R)  Notif(S/R)
  10.25.16.6     50000  0     1w4d    |00:00:50|00:00:20  E   34408/179        0/0
  10.25.16.14    50000  0     1w4d    |00:00:43|00:00:20  E   57322/179        0/0

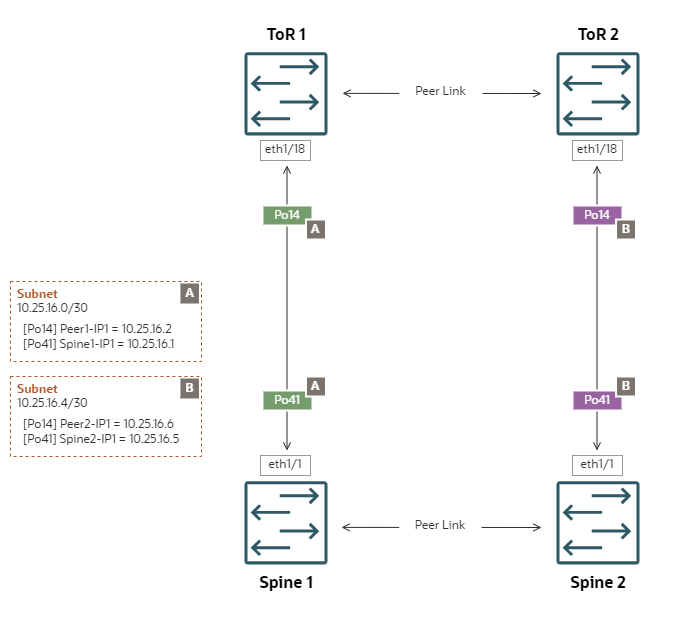

ECMP Square permet le déploiement de réseau de couche 3 selon les meilleures pratiques du secteur. Cette topologie de liaison montante est fortement recommandée.

Propriétés de configuration

• Topologie carrée : chaque commutateur Spine est connecté à un commutateur de centre de données indépendant différent

• Routage statique : tout le trafic sortant d'une liaison montante passe par une adresse IP de passerelle unique configurée sur son périphérique réseau homologue dans le centre de données.

• ECMP : optimisation de la bande passante sur plusieurs liaisons ou chemins redondants

• Sous-réseaux /30 distincts : chaque liaison montante connecte un canal de port de commutateur Spine à un canal de port de commutateur de centre de données dans un sous-réseau /30

Points forts de la topologie

• Toutes les liaisons montantes sont configurées en tant que canaux de port LACP/actifs avec rate=fast

• Les ports de commutateur ToR connectés aux commutateurs Spine doivent être configurés en mode d'accès. Le protocole Spanning Tree doit être désactivé. Les commutateurs ToR ne doivent PAS être configurés avec le vPC.

• Nécessite 2 sous-réseaux uniques : une taille de sous-réseau /30 est recommandée, mais /31 est possible si les commutateurs ToR la prennent en charge.

  • Les routes statiques à coût égal vers les deux commutateurs ToR sont configurées automatiquement.

  • Le trafic sortant peut effectuer un hachage sur l'une des 2 liaisons montantes.

  • Il n'est PAS possible d'isoler un trafic sortant VCN/VM spécifique via une liaison montante particulière.

Exemple de configuration détaillée du commutateur Spine

• Commutateur Spine 1

  interface port-channel41
    description "customer uplink"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.1/30
    ip nat outside

  Voies ajoutées :

  0.0.0.0/0, ubest/mbest: 2/0
    *via 10.25.16.2, [20/0], 6d08h, static
    *via 10.25.16.6, [100/0], 6d08h, static

• Commutateur Spine 2

  interface port-channel41
    description "customer uplink"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.5/30
    ip nat outside

  Voies ajoutées :

  0.0.0.0/0, ubest/mbest: 2/0
    *via 10.25.16.6, [20/0], 6d07h, static
    *via 10.25.16.2, [100/0], 6d07h, static

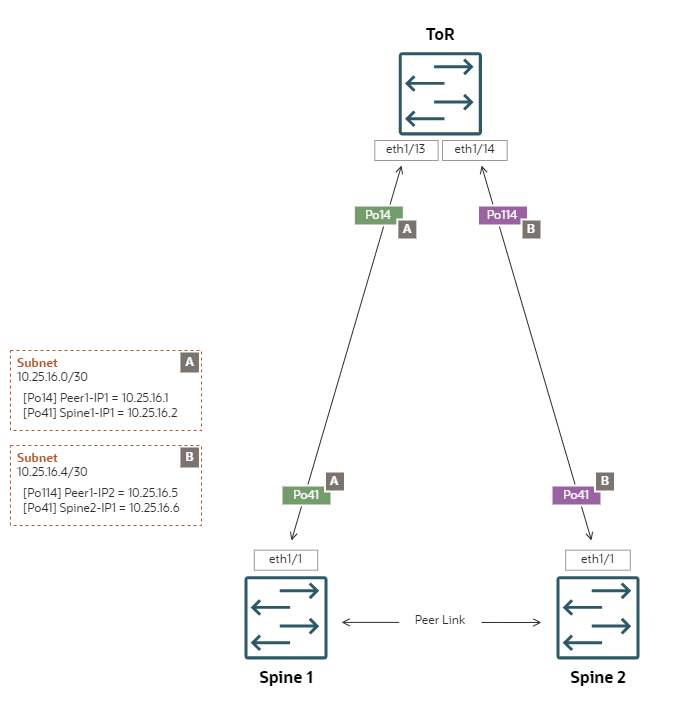

ECMP Triangle permet l'appairage avec un routeur ou un commutateur de centre de données unique.

Propriétés de configuration

• Topologie triangulaire : les deux commutateurs Spine sont connectés à un seul commutateur de centre de données

• Routage statique : tout le trafic sortant d'une liaison montante passe par une adresse IP de passerelle unique configurée sur son périphérique réseau homologue dans le centre de données.

• ECMP : optimisation de la bande passante sur plusieurs liaisons ou chemins redondants

• Sous-réseaux /30 distincts : chaque liaison montante connecte un canal de port de commutateur Spine à un canal de port de commutateur de centre de données dans un sous-réseau /30

Points forts de la topologie

• Toutes les liaisons montantes sont configurées en tant que canaux de port LACP/actifs avec rate=fast

• Le canal de port Po41 représente l'ensemble de liaisons configurées sur les deux commutateurs Spine. Les canaux de port Po14 et Po114 représentent les ensembles de liaisons correspondants configurés sur le commutateur ToR.

• Les ports de commutateur ToR connectés aux commutateurs Spine doivent être configurés en mode d'accès. Le protocole Spanning Tree doit être désactivé.

• Nécessite 2 sous-réseaux uniques : une taille de sous-réseau /30 est recommandée, mais /31 est possible si le commutateur ToR le prend en charge.

  • Les routages statiques à coût égal vers le commutateur ToR sont configurés automatiquement.

  • Le trafic sortant peut effectuer un hachage sur l'une des 2 liaisons montantes.

  • Il n'est PAS possible d'isoler un trafic sortant VCN/VM spécifique via une liaison montante particulière.

Exemple de configuration détaillée du commutateur Spine

• Commutateur Spine 1

  interface port-channel41
    no shutdown
    mtu 9216
    ip address 10.25.16.2/30
    no ipv6 redirects
    ip proxy-arp
    ip nat outside

  ip route 0.0.0.0/0 po41 10.25.16.1 20
  ip route 0.0.0.0/0 po41 10.25.16.5 100

• Commutateur Spine 2

  interface port-channel41
    no shutdown
    mtu 9216
    ip address 10.25.16.6/30
    no ipv6 redirects
    ip proxy-arp
    ip nat outside

  ip route 0.0.0.0/0 po41 10.25.16.5 20
  ip route 0.0.0.0/0 po41 10.25.16.1 100
