L'onglet Diagrammes répertorie les diagrammes Data Modeler enregistrés.

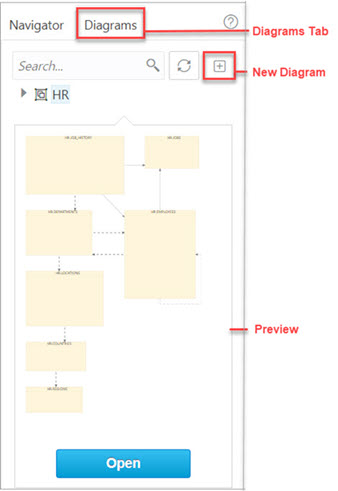

Lorsque vous cliquez avec le bouton droit de la souris sur un diagramme, vous pouvez ouvrir, enregistrer, supprimer et afficher les propriétés. La figure suivante présente un aperçu de miniature qui s'affiche lorsque vous cliquez sur le nom d'un diagramme dans le volet de gauche.

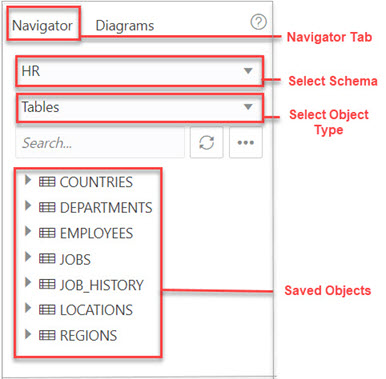

L'onglet Navigateur répertorie les objets disponibles pour chaque schéma. Vous pouvez sélectionner le schéma et le type d'objet dans les listes déroulantes. Pour un schéma particulier, si un objet de table est sélectionné, le volet de gauche affiche toutes les tables qui appartiennent à ce schéma. Vous pouvez développer une table pour afficher ses colonnes. La figure suivante indique les éléments importants de l'onglet Navigator.

Dans un schéma, vous pouvez rechercher des objets dans l'onglet Navigator en saisissant quelques caractères. Vous pouvez également rechercher le contenu d'un diagramme enregistré. La fonctionnalité de recherche ne distingue pas les majuscules des minuscules, extrait toutes les entrées correspondantes et ne nécessite pas l'utilisation de caractères génériques.

Le menu contextuel d'une table ou d'une vue se compose des éléments suivants :

Ajouter un objet au diagramme : ajoute l'objet sélectionné au diagramme sélectionné. Vous pouvez également glisser-déplacer un objet dans un diagramme sélectionné.

Ajouter un objet avec des dépendances au diagramme : ajoute l'objet sélectionné ainsi que les tables parent et enfant associées à l'objet au diagramme sélectionné.

Ajouter un objet en tant que schéma en étoile au diagramme : ajoute l'objet sélectionné au diagramme et recherche dans le dictionnaire de données les clés étrangères et les clés étrangères implicites associées à l'objet. Les tables ou vues associées sont ajoutées au diagramme et la présentation du schéma en étoile est appliquée.

Modifier, Utiliser en tant que modèle : ouvre la boîte de dialogue Propriétés de table. Permet de modifier un objet existant (tel qu'une table ou une vue) pour un schéma spécifique, ou de créer un objet en utilisant un objet existant pour le contenu initial. Reportez-vous à Création d'une table et à Création d'une vue.

Ajouter/Modifier une séquence : ouvre la boîte de dialogue Propriétés de séquence. Permet de créer ou de modifier une séquence pour un schéma sélectionné. Reportez-vous à Création d'une séquence

Ajouter un index : ouvre la boîte de dialogue Propriétés de l'index. Permet de créer un index pour une table. Reportez-vous à Création d'un index

Ajouter un synonyme : ouvre la boîte de dialogue Propriétés du synonyme. Permet de créer un synonyme pour une table ou une vue dans un schéma sélectionné. Reportez-vous à la section Creating a Synonym
