Comparaison de l'utilisation de l'UC entre différentes bases de données
Vous pouvez cliquer sur l'onglet Agrégation pour comparer l'utilisation de l'UC de plusieurs bases de données. L'affichage du récapitulatif de l'utilisation des ressources dans toutes les bases de données vous permet d'identifier les points dans le temps où l'utilisation des ressources a pu connaître des pics inattendus.

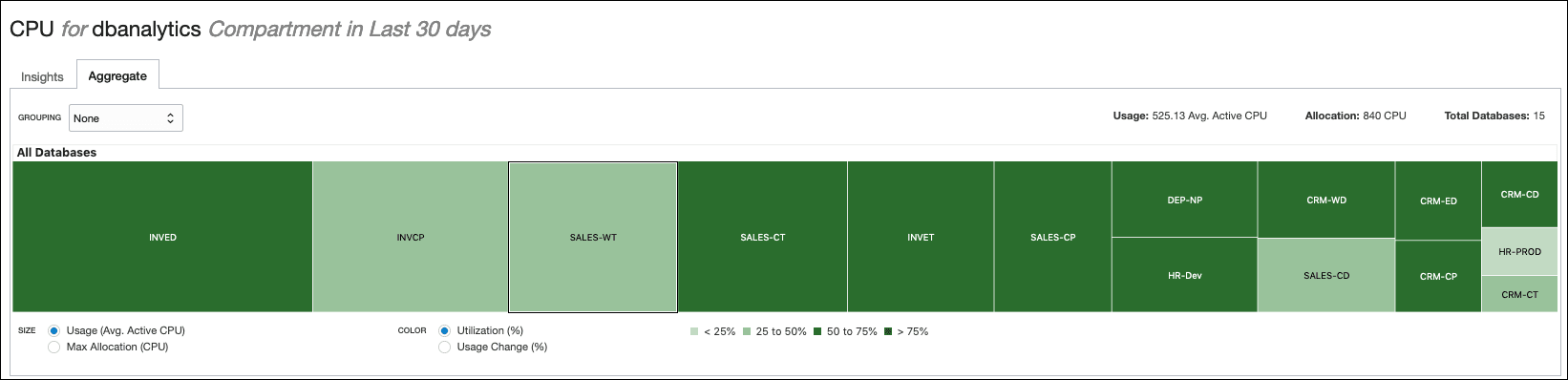

Graphique treemap d'agrégation
Lorsque l'onglet Agrégation est sélectionné sur la page Détails de l'UC, la moitié supérieure de la page affiche un graphique treemap de toutes les bases de données activées pour Ops Insights dans le compartiment. Par défaut, le graphique affiche la répartition de l'UC par base de données individuelle, ce qui vous permet de comparer la façon dont les différentes bases de données utilisent leurs ressources. Pour comparer l'utilisation des ressources d'UC de plusieurs bases de données, vous pouvez regrouper les bases de données par type de base de données, niveau d'utilisation, base de données Conteneur, hôte, cluster de machines virtuelles, Exadata, balises à format libre et balises définies.
La visualisation en graphique treemap montre tout le parc de bases de données du compartiment (ou de la hiérarchie inter-compartiments) sous la forme de plusieurs rectangles répartis sur l'ensemble du canevas visuel, dimensionnés proportionnellement à une mesure de dimensionnement. Chaque base de données correspond à un rectangle. Les tailles relatives des rectangles sont facilement comparables. Le graphique treemap dans son intégralité représente l'ensemble du compartiment dans la mesure de dimensionnement. La décomposition des totaux du parc par base de données constitue donc le fondement de cette visualisation. Par exemple, l'utilisation de l'UC et le pourcentage de modification sont représentés visuellement, par la taille et la couleur des cellules, respectivement. Les cellules de plus grande taille utilisent plus de ressources d'UC que les plus petites. La cellule la plus grande correspond à la base de données qui utilise le plus de ressources d'UC. La couleur des cellules est déterminée par le pourcentage de modification des ressources d'UC utilisées par les bases de données.
La sélection d'un groupe spécifique fusionne les données de tous les membres de ce groupe afin de générer le graphique Tendance et prévision, qui vous permet de visualiser l'utilisation prévue de la ressource considérée, ainsi que la tendance d'utilisation actuelle. Vous pouvez également cliquer sur un membre d'un groupe pour afficher les tendances et les prévisions d'une seule base de données.
Regroupement dans le graphique treemap d'UC
Par défaut, le graphique treemap d'UC affiche le groupe Toutes les bases de données, ce qui signifie qu'il n'y a qu'un seul groupe composé de toutes les bases de données dans le compartiment et que chaque cellule de base de données est dimensionnée proportionnellement à la mesure de dimensionnement.
Pour organiser le graphique treemap sous la forme d'une hiérarchie à deux niveaux, vous pouvez sélectionner une propriété Regroupement. Le graphique treemap est alors d'abord divisé en groupes, puis en cellules individuelles au sein des groupes. Vous pouvez ainsi comparer la taille des cellules, mais aussi celle des groupes.
Les options suivantes sont disponibles pour la propriété Regroupement :
- Database Type
- Niveau d'utilisation
- Base de données Conteneur
- Hôte
- Cluster de machines virtuelles
- Exadata
- Balises à format libre
- Balises définies
Le regroupement par type de base de données permet de comparer les empreintes d'utilisation et d'allocation selon le type de base de données. Le regroupement par niveau d'utilisation permet quant à lui une évaluation rapide des empreintes d'allocation surutilisées et sous-utilisées. Pour plus d'informations sur le regroupement de balises, reportez-vous à Regrouper par balise.
Dimensionnement du graphique treemap d'UC
Deux mesures de dimensionnement sont proposées pour le graphique treemap :
- Utilisation (nombre moyen d'UC actives) : les cellules de base de données plus grandes correspondent à des destinataires d'UC plus importants. Ce dimensionnement est particulièrement utile dans les paramètres cloud mesurés en fonction de l'UC car il correspond au taux d'utilisation relatif réel des bases de données.
- Allocation : UC allouées disponibles pour la base de données par OCI. Les cellules de base de données sont dimensionnées en fonction de l'allocation de l'UC. Pour les scénarios d'allocation ferme, il s'agit du coût de l'UC fixe relatif des bases de données.
Ces deux options permettent aux utilisateurs de bases de données autonomes, mais aussi de bases de données sur site et dédiées, d'évaluer les coûts relatifs de leur parc de bases de données par rapport aux niveaux d'utilisation, les deux modèles de coûts étant couverts.
Utilisation des couleurs dans le graphique treemap d'UC
Les couleurs du graphique treemap d'UC peuvent être déterminées par les deux options suivantes :
- Utilisation (%) : utilisation moyenne en pourcentage de l'allocation maximale au cours de l'intervalle
- Modification de l'utilisation (%) : pourcentage de modification de la tendance linéaire de l'utilisation moyenne au cours de l'intervalle
Des nuances de vert (couleur identifiant l'UC) sont employées pour l'option Utilisation (%), du vert clair au vert foncé dans l'ordre croissant selon le quartile : 0-25 %, 25-50 %, 50-75 %, >75 %. Elles sont visibles dans l'illustration ci-dessus.
Les couleurs de l'option Modification de l'utilisation (%) appartiennent à deux palettes comme indiqué ci-dessous. Les modifications positives de l'utilisation sont traduites par des nuances de vert (UC), du vert clair au vert foncé dans l'ordre croissant des valeurs positives. Les modifications négatives de l'utilisation sont traduites par des nuances d'orange, de l'orange clair à l'orange foncé dans l'ordre croissant des valeurs négatives. Ce schéma est un peu plus complexe, mais permet de bien distinguer les modifications positives et négatives, ainsi que l'importance de ces modifications.

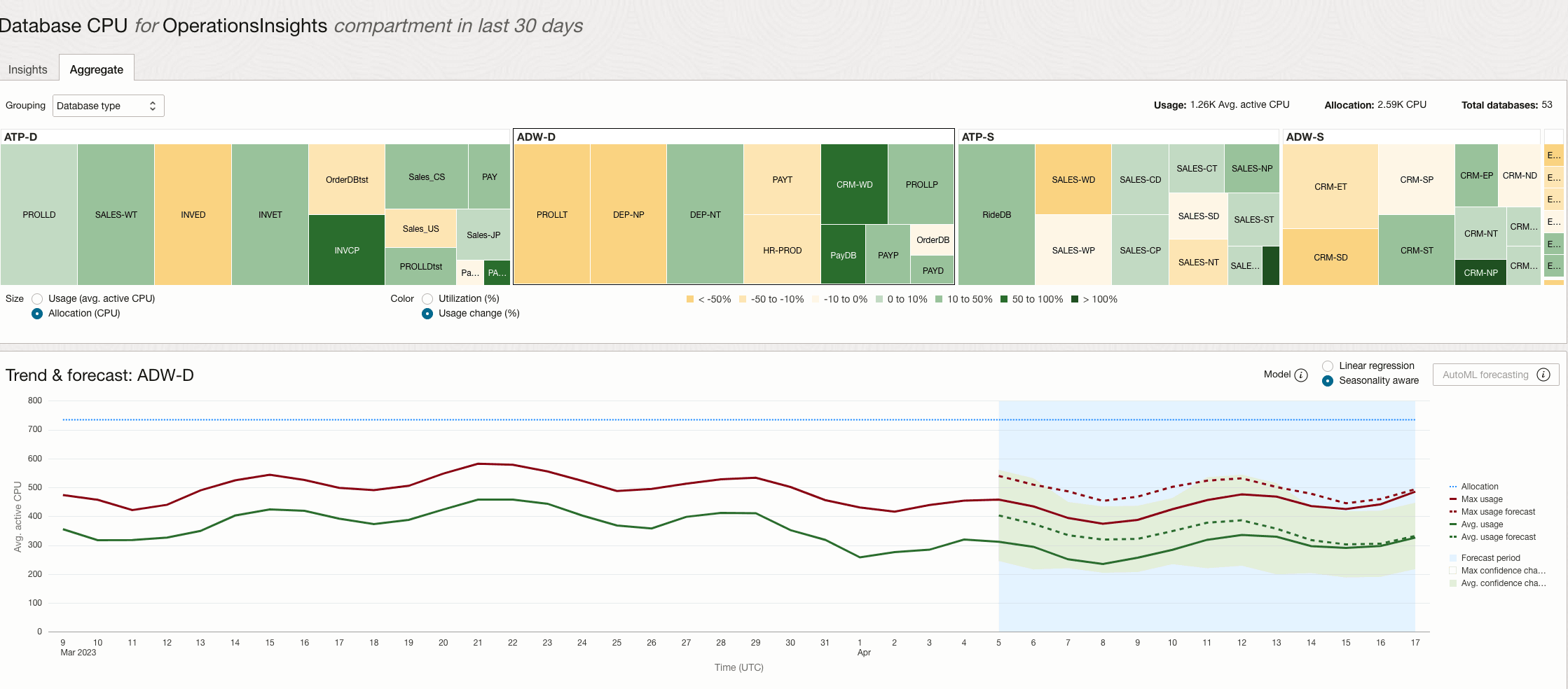

Sur la page Détails de l'UC - Agrégation illustrée ci-dessus, le dimensionnement du graphique treemap est défini sur l'option Allocation maximale et l'utilisation des couleurs sur l'option Modification de l'utilisation (%). Les cellules de base de données sont regroupées par type de base de données et le groupe ADW-D (Autonomous Data Warehouse - Dédié) est sélectionné.
Nous voyons que les lignes représentant la tendance et les prévisions de l'utilisation de l'UC maximale et moyenne pour les bases de données ADW-D sont plutôt plates, avec une variance relativement faible. Toutefois, le groupe comporte quatre bases de données : deux affichent une utilisation croissante (nuances vertes) et deux une utilisation décroissante (nuances orange). De plus, nous pouvons facilement constater que les bases de données ADW-D représentent environ un quart de l'allocation totale de l'UC de base de données du compartiment. Nous pouvons également effectuer une analyse descendante de chaque base de données du groupe affichant une hausse ou une diminution afin d'en analyser les tendances et prévisions spécifiques.
