Solution technique

Vous pouvez rapidement créer une plate-forme de calcul haute performance à la demande et l'arrêter automatiquement après les simulations.

Architecture

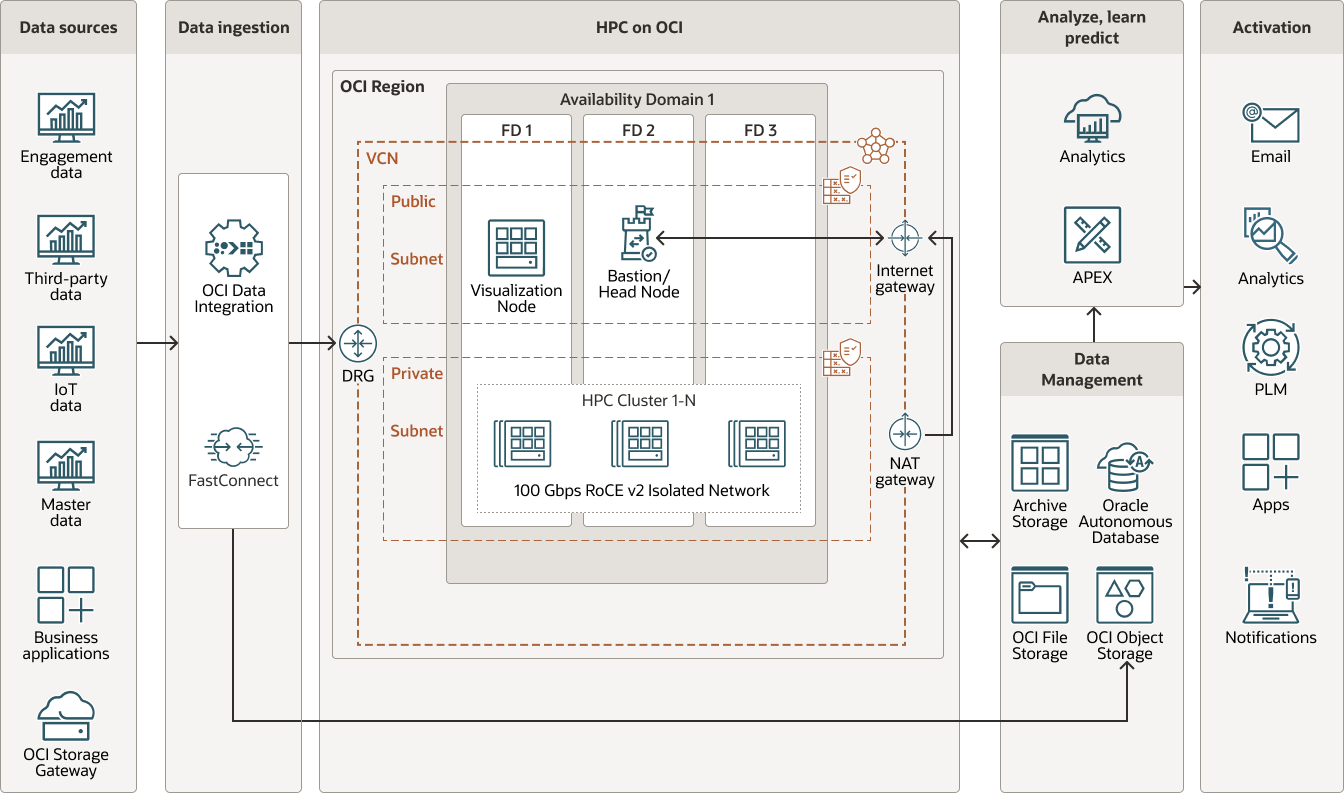

Cette architecture présente une architecture de calcul hautes performances avec une variété de sources de données qui utilisent les services Oracle Cloud Infrastructure pour résoudre des problèmes mathématiques et scientifiques complexes dans tous les secteurs.

Description de l'illustration hpc-oci-arch.png

hpc-oci-arch-oracle.zip

L'architecture comprend les composants suivants :

• Région

  Une région Oracle Cloud Infrastructure est une zone géographique précise, incluant un ou plusieurs centres de données, appelés domaines de disponibilité. Les régions sont indépendantes les unes des autres et de grandes distances peuvent les séparer (entre pays, voire continents).

• Domaines de disponibilité

  Les domaines de disponibilité sont des centres de données autonomes indépendants au sein d'une région. Les ressources physiques de chaque domaine de disponibilité sont isolées de celles des autres, ce qui garantit la tolérance aux pannes. Les domaines de disponibilité ne partagent ni infrastructure (par exemple, alimentation, système de refroidissement), ni réseau de domaine de disponibilité interne. Par conséquent, une panne sur un domaine de disponibilité ne doit pas affecter les autres domaines de disponibilité de la région.

• Domaine de pannes

  Un domaine de pannes est un regroupement de matériel et d'infrastructures au sein d'un domaine de disponibilité. Chaque domaine de disponibilité comporte trois domaines de pannes avec du matériel et une alimentation indépendants. Lorsque vous répartissez les ressources entre plusieurs domaines de pannes, vos applications peuvent tolérer les pannes physiques du serveur, la maintenance du système et les pannes d'alimentation au sein d'un domaine de pannes.

• Réseau cloud virtuel (VCN) et sous-réseaux

  Un VCN est un réseau personnalisable défini par logiciel que vous configurez dans une région Oracle Cloud Infrastructure. Comme les réseaux de centre de données traditionnels, les réseaux cloud virtuels vous donnent le contrôle sur l'environnement réseau. Un réseau cloud virtuel peut comporter plusieurs blocs CIDR qui ne se chevauchent pas et que vous pouvez modifier après l'avoir créé. Vous pouvez segmenter un réseau cloud virtuel en plusieurs sous-réseaux ciblant une région ou un domaine de disponibilité. Chaque sous-réseau est composé d'une plage contiguë d'adresses qui ne chevauchent pas celles des autres sous-réseaux du réseau cloud virtuel. Vous pouvez modifier la taille d'un sous-réseau après sa création. Un sous-réseau peut être public ou privé.

• Passerelle de routage dynamique (DRG)

  Le DRG est un routeur virtuel qui fournit un chemin pour le trafic de réseau privé entre les réseaux cloud virtuels de la même région, entre un VCN et un réseau en dehors de la région, tel qu'un VCN dans une autre région Oracle Cloud Infrastructure, un réseau sur site ou un réseau dans un autre fournisseur cloud.

• Passerelle Internet

  La passerelle Internet autorise le trafic entre les sous-réseaux publics d'un VCN et le réseau Internet public.

• Passerelle NAT (Network Address Translation)

  Une passerelle NAT permet aux ressources privées d'un VCN d'accéder aux hôtes sur Internet, sans les exposer aux connexions Internet entrantes.

• Storage Gateway

  Oracle Cloud Infrastructure (OCI) Storage Gateway étend les données d'application sur site à Oracle Cloud. L'intégration à OCI Object Storage et à la conformité NFS (Network File Storage) facilite le déplacement sécurisé de fichiers vers et depuis Oracle Cloud. Les données sont cryptées à la fois au repos et en transit, et les contrôles d'intégrité des données intégrés assurent la protection. La mise en cache locale fournit aux applications d'entreprise un accès instantané aux fichiers fréquemment utilisés.

• Intégration de données

  Oracle Cloud Infrastructure Data Integration est un service cloud natif, sans serveur et entièrement géré qui extrait, charge, transforme, nettoie et remodèle des données de diverses sources de données vers des services Oracle Cloud Infrastructure cible, tels qu'Autonomous Data Warehouse et Oracle Cloud Infrastructure Object Storage. L'ETL (extraction de la charge de transformation) tire parti du traitement évolutif entièrement géré sur Spark, et l'ELT (extraction de la charge de transformation) tire parti des fonctionnalités de propagation SQL complètes d'Autonomous Data Warehouse afin de minimiser les mouvements de données et d'améliorer le délai de rentabilisation des données nouvellement ingérées. Les utilisateurs conçoivent les processus d'intégration des données à l'aide d'une interface utilisateur intuitive et sans code qui optimise les flux d'intégration pour générer le moteur et l'orchestration les plus efficaces, en allouant et en redimensionnant automatiquement l'environnement d'exécution. Oracle Cloud Infrastructure Data Integration fournit une exploration interactive et une préparation des données, et aide les ingénieurs de données à se protéger contre les dérives de schéma en définissant des règles pour gérer les modifications de schéma.

• FastConnect

  Oracle Cloud Infrastructure FastConnect permet de créer facilement une connexion privée dédiée entre le centre de données et Oracle Cloud Infrastructure. FastConnect offre des options de bande passante plus élevée et une expérience réseau plus fiable par rapport aux connexions Internet.

• Bastion

  L'hôte de bastion est une instance de calcul qui sert de point d'entrée sécurisé et contrôlé de la topologie en dehors du cloud. L'hôte de bastion est généralement provisionné dans une zone démilitarisée (DMZ). Il vous permet de protéger les ressources sensibles en les plaçant dans des réseaux privés auxquels vous ne pouvez pas accéder directement depuis l'extérieur du cloud. La topologie dispose d'un point d'entrée unique connu que vous pouvez surveiller et auditer régulièrement. Vous pouvez donc éviter d'exposer les composants les plus sensibles de la topologie sans compromettre l'accès à ces composants.

• Noeud de cluster HPC

  Conçues pour les charges globales de calcul hautes performances qui nécessitent des coeurs de processeur à fréquence élevée et un réseau en cluster pour des charges globales de HPC extrêmement parallèles. Le noeud de tête provisionne et déprovisionne ces noeuds de calcul, qui sont des clusters compatibles RDMA (réseau isolé de 100 Gbits/s RoCE v2). Ils traitent les données stockées dans le stockage de fichiers et renvoient les résultats au stockage de fichiers.

• Autonomous Database

  Oracle Autonomous Database est un environnement de base de données entièrement géré et préconfiguré que vous pouvez utiliser pour le traitement des transactions et les charges de travail d'entreposage de données. Vous n'avez pas à configurer ni à gérer le matériel, ni à installer de logiciel. Oracle Cloud Infrastructure gère la création, la sauvegarde, la mise à niveau et le réglage de la base de données, ainsi que l'application de patches à la base de données.

• Stockage de fichier

  Le service Oracle Cloud Infrastructure File Storage offre un système de fichiers réseau durable, évolutif, sécurisé et adapté à l'entreprise. Vous pouvez vous connecter à un système de fichiers de service File Storage à partir de n'importe quelle instance Bare Metal, de machine virtuelle ou de conteneur dans un VCN. Vous pouvez également accéder à un système de fichiers à partir de l'extérieur du VCN à l'aide d'Oracle Cloud Infrastructure FastConnect et du VPN IPSec.

• Object storage

  Le stockage d'objets permet d'accéder rapidement à de grandes quantités de données, structurées ou non, de tout type de contenu, y compris des sauvegardes de base de données, des données analytiques et du contenu riche tel que des images et des vidéos. Vous pouvez stocker les données, puis les extraire directement à partir d'Internet ou de la plate-forme cloud, et ce, en toute sécurité. Vous pouvez redimensionner le stockage sans dégradation des performances ni de la fiabilité des services. Utilisez le stockage standard pour le stockage "à chaud" auquel vous devez accéder rapidement, immédiatement et fréquemment. Utilisez le stockage d'archive pour le stockage "à froid" que vous conservez pendant de longues périodes et auquel vous accédez rarement.

• Analytics

  Oracle Analytics Cloud est un service cloud public évolutif et sécurisé qui permet aux analystes d'entreprise de bénéficier de fonctions d'analyse modernes en libre-service basées sur l'IA, à des fins de préparation des données, de visualisation, de reporting d'entreprise, d'analyse augmentée, ainsi que de traitement et de génération du langage naturel. Avec Oracle Analytics Cloud, vous bénéficiez également de fonctionnalités de gestion des services flexibles, notamment une configuration rapide, une mise à l'échelle et des correctifs faciles, ainsi qu'une gestion automatisée du cycle de vie.

• Notifications

  Le service Oracle Cloud Infrastructure Notifications diffuse des messages vers des composants distribués via un modèle publication-abonnement qui délivre des messages sécurisés, durables, extrêmement fiables et à faible latence pour les applications hébergées sur Oracle Cloud Infrastructure.

• Service APEX

  Oracle APEX est une plate-forme de développement low-code qui vous permet de construire des applications d'entreprise évolutives, riches en fonctionnalités, sécurisées et pouvant être déployées partout où Oracle Database est installé. Vous n'avez pas besoin d'être un expert dans une vaste gamme de technologies pour fournir des solutions sophistiquées. Oracle APEX inclut des fonctionnalités intégrées telles que des thèmes d'interface utilisateur, des contrôles de navigation, des gestionnaires de panneaux et des rapports flexibles qui accélèrent le processus de développement d'application.
