Rafforzamento dei dispositivi dell'infrastruttura Roving Edge
Descrive come installare le protezioni rinforzanti sul dispositivo dell'infrastruttura Roving Edge.
Ogni dispositivo Oracle Roving Edge viene assemblato nella custodia rinforzata. Seguire le istruzioni in questa sezione per utilizzare il dispositivo Roving Edge all'interno della custodia rinforzata. La rimozione del dispositivo dalla custodia non è consigliata e potrebbe danneggiare il dispositivo.
-
Rimuovere le estremità dalla custodia di transito rinforzata posizionando i fermi alare su entrambi i lati e ruotando questi in senso antiorario come mostrato per sbloccare ogni estremità.
Ubicazione maniglia a battente

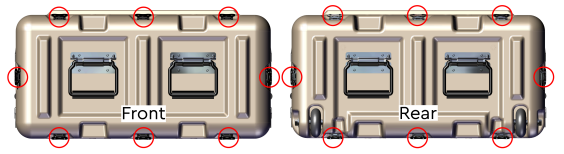

I fermi di rotazione alare si trovano nelle posizioni mostrate. Ci sono un totale di otto chiusure alare-giro su ogni tappo.

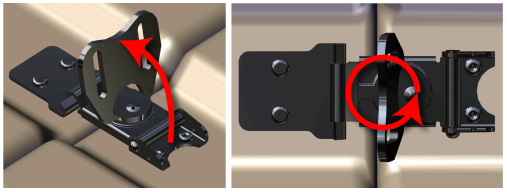

Operazione del fermo dell'ala
Tirare le estremità dalla custodia.

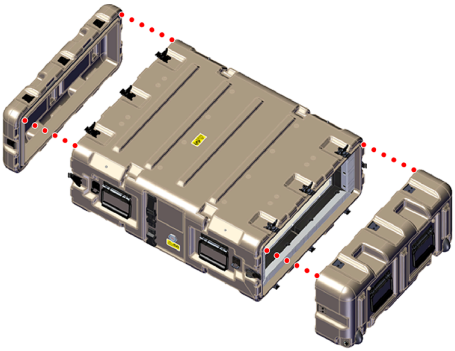

Rimozione degli Endcaps dalla custodia di transito rinforzata
-
Preparare i gruppi filtro EMI per l'installazione del sistema.
Nota
I gruppi filtro EMI rimarranno collegati alla gabbia Faraday con cavi di terra durante l'installazione del sistema. Questi cavi di terra sono delicati e possono essere danneggiati se il gruppo filtro EMI viene tirato troppo duro.
Dalla parte anteriore della custodia di transito rinforzata, utilizzare un Torx T15.

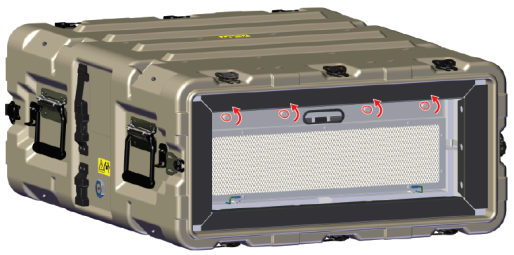

Allentare le viti captive del gruppo filtro EMI anteriore

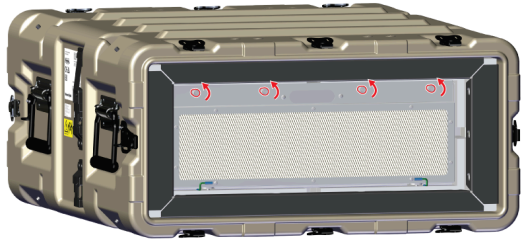

Ruotare con attenzione la parte superiore del gruppo di filtri EMI fino a quando non si trova sulla custodia come mostrato nella seguente immagine.

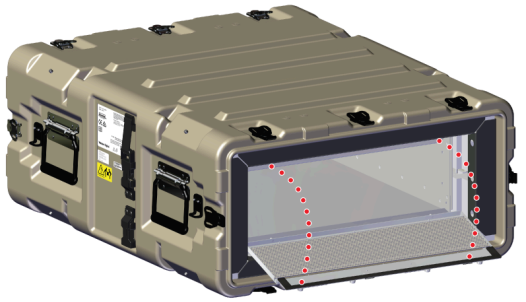

Rotazione del gruppo filtro EMI anteriore
Dalla parte posteriore della custodia di transito rinforzata, utilizzare un cacciavite T15 Torx per allentare le viti imperdibili sul gruppo filtro EMI posteriore.
Allentare le viti captive del gruppo filtro EMI posteriore
Ruotare con attenzione la parte superiore del gruppo di filtri EMI fino a quando non si trova sulla custodia come mostrato nella seguente immagine. Fare attenzione a non danneggiare i fili di terra collegati al fondo del gruppo filtro EMI.

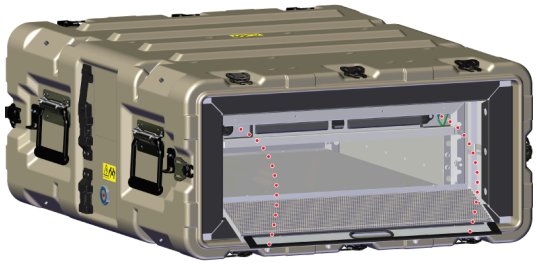

Rotazione del gruppo filtro EMI posteriore
-
Collegare il cavo di alimentazione interno dalla gabbia Faraday alla parte posteriore del sistema come mostrato:
Nota
Se il sistema e la configurazione della custodia di transito rinforzata verranno trasportati in un altro sito, non installare i cavi.

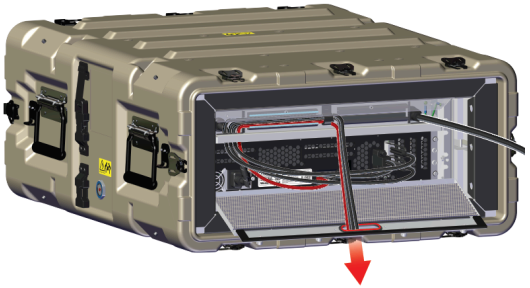

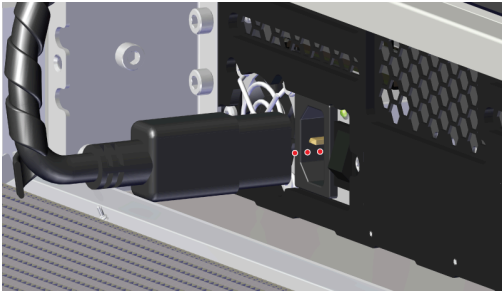

Collegamento del cavo di alimentazione Faraday Cage
-
Installare i cavi dati e di alimentazione e reinserire il gruppo filtro EMI nella gabbia Faraday.

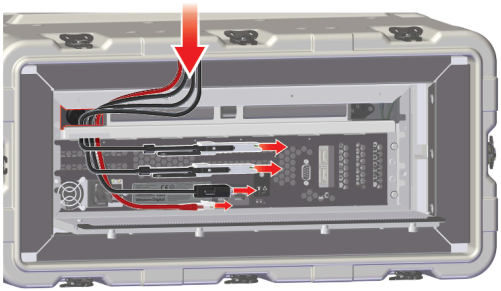

Inserire i cavi QSFP28, DB9 ed Ethernet (opzionali) attraverso il canale dei cavi sinistro e tirare per accertarsi che sia disponibile sufficiente spazio per collegare i cavi in ciascuna delle porte.
Percorso canale sinistro cavo dati
Collegare ciascun cavo alle porte designate, far passare il cavo allentato attraverso i canali di schiuma e far passare l'altra estremità dei cavi dati attraverso il ritaglio ovale sull'assieme filtro EMI.
Percorso canale sinistro cavo dati

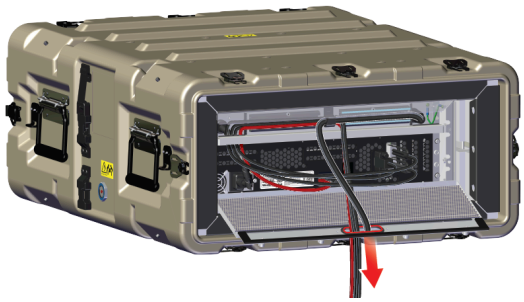

Collegare il cavo di alimentazione alla porta situata nel canale del cavo a destra, far passare il cavo allentato attraverso il canale di schiuma e il supporto del cavo e attraverso il ritaglio ovale sul gruppo filtro EMI come mostrato.

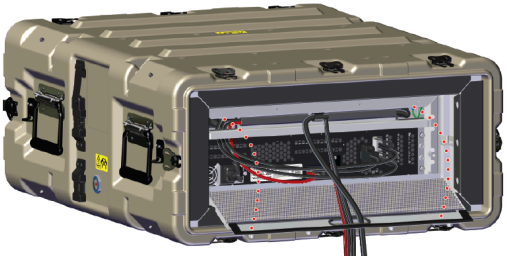

Collegamento e routing dei cavi di alimentazione
Con i cavi fissati in posizione ruotare e spingere il gruppo EMI Filter in avanti per allineare le viti imperdibili con i fori delle viti e iniziare a stringerle con pollice e dito. Assicurarsi di applicare la pressione poiché i canali di schiuma che instradano i cavi forniranno resistenza. Una volta posizionati correttamente i cavi e il filtro EMI, utilizzare un cacciavite T15 Torx per serrare le viti imperdibili sul gruppo filtro EMI anteriore.

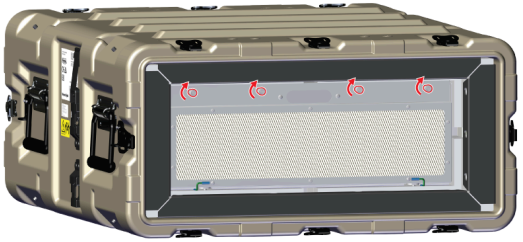

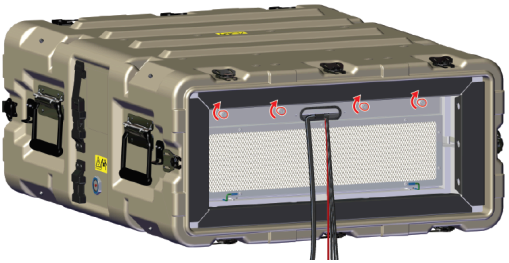

Rotazione e posizionamento dell'assieme filtro EMI posteriore
Serrare le viti vincolanti dell'assieme filtro EMI posteriore
-
Identificare il gruppo filtro EMI per l'estremità anteriore della gabbia Faraday. Il gruppo filtro EMI anteriore sarà a schermo intero, mentre il filtro EMI posteriore avrà un sezionatore ovale per il passaggio dei cavi nella parte posteriore dell'enclosure.
Dalla parte anteriore della custodia di transito rinforzata, ruotare attentamente la parte superiore del gruppo di filtri EMI fino a quando non è allineato con i fori delle viti del gruppo di filtri EMI nella gabbia Faraday, come mostrato nella seguente immagine. Fare attenzione a non danneggiare i fili di terra collegati al fondo del gruppo filtro EMI.
Rotazione e posizionamento del gruppo filtro EMI anteriore
Utilizzare un cacciavite Torx T15 per serrare le viti imperdibili sul gruppo filtro EMI anteriore.
Protezione del gruppo filtro EMI anteriore
Tenere presente e assicurarsi che i cavi di messa a terra sul gruppo filtro EMI non vengano pizzicati durante la reinstallazione.

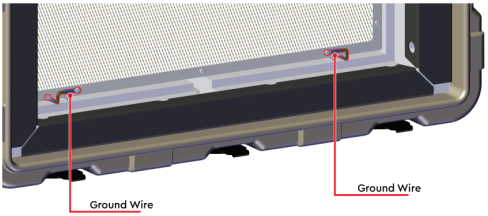

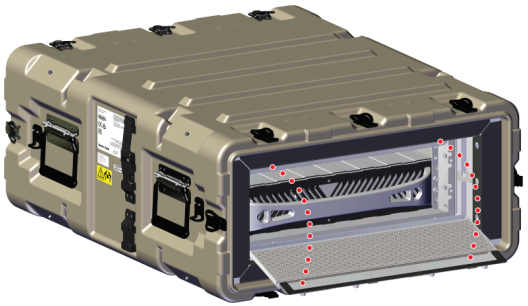

Identificazione filo di terra
