Scollegamenti

Connessione fisica

Su ciascun switch a dorso, è possibile utilizzare le porte da 1 a 4 per i collegamenti verso la rete del centro dati. Per velocità di 10 o 25 Gbps, la porta dello switch spine deve essere divisa utilizzando un cavo di breakout da MPO a 4xLC. Per velocità di 40 o 100 Gbps ogni porta switch utilizza una singola connessione via cavo MPO-MPO. È necessario specificare la velocità di connessione corretta durante la configurazione iniziale in modo che le porte dello switch siano configurate con la modalità di interruzione e la velocità di trasferimento appropriate.

I collegamenti di uplink vengono configurati durante l'inizializzazione del sistema, sulla base delle informazioni fornite nell'ambito della lista di controllo dell'installazione. Le porte di uplink dello switch spine non utilizzate, incluse le porte di breakout non utilizzate, sono disabilitate per motivi di sicurezza. La tabella mostra le configurazioni di uplink supportate per conteggio e velocità delle porte e la larghezza di banda totale risultante.

Indipendentemente dal numero di porte e dalle velocità di porta configurate, è inoltre possibile selezionare una topologia per i collegamenti di uplink tra gli switch spine e la rete del centro dati. Queste informazioni sono fondamentali per consentire all'amministratore di rete di configurare l'aggregazione dei collegamenti (canali porta) negli switch del centro dati. La tabella mostra le opzioni disponibili.

Topologia

La topologia fisica per i collegamenti in uplink dal rack alla rete del centro dati dipende dai requisiti di larghezza di banda e dagli switch e dalle porte del centro dati disponibili. La connessione a un singolo switch del centro dati implica la selezione di una topologia triangolo. Per aumentare la ridondanza, distribuire gli uplink su una coppia di switch data center, selezionando una topologia quadrata o mesh. Ogni topologia consente di iniziare con una larghezza di banda minima, che è possibile scalare con esigenze crescenti. La larghezza di banda massima è di 800 Gbps, supponendo che gli switch del centro dati, i ricetrasmettitori e i cavi lo consentano.

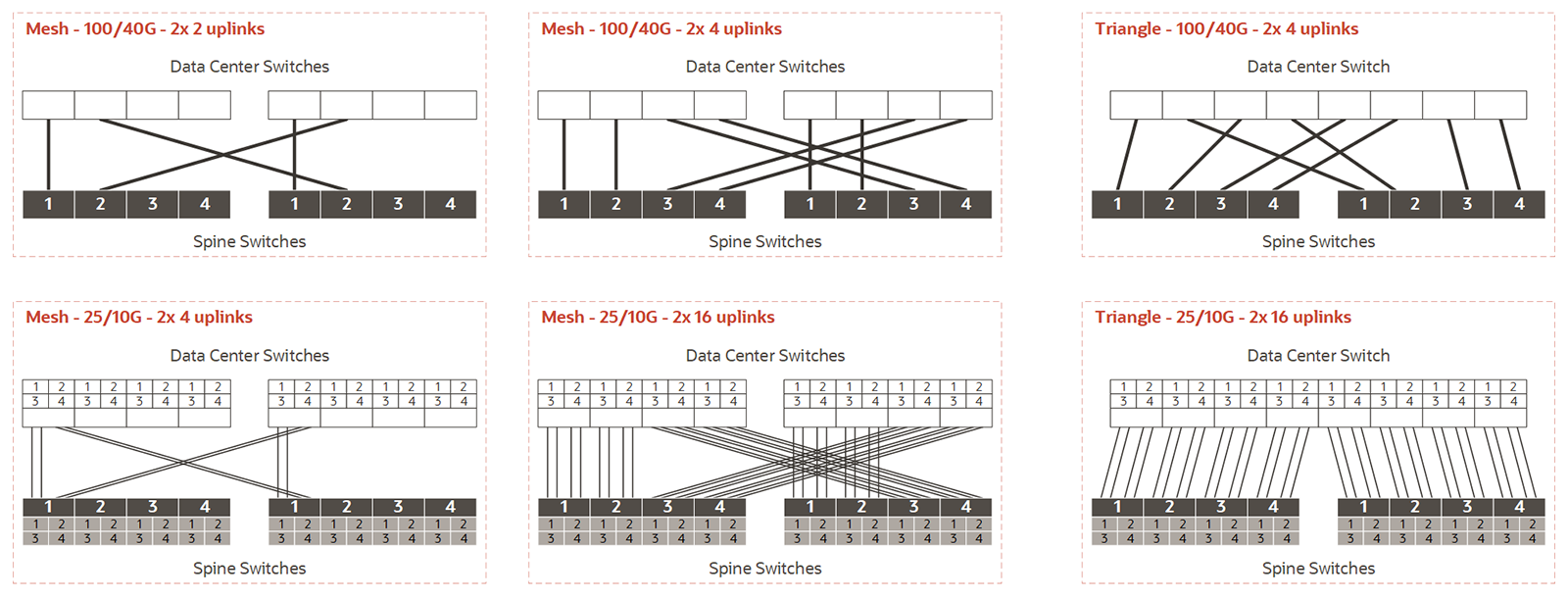

I diagrammi seguenti forniscono una vista semplificata delle topologie supportate e possono essere utilizzati come guida iniziale per integrare il rack nella rete del centro dati. Utilizzare i diagrammi e le note per determinare la configurazione di cablaggio e switch appropriata per l'installazione. Per esempi di configurazione dei collegamenti in uplink più dettagliati, testati da Oracle, vedere Topologie di riferimento.

Note diagramma

Sul lato rack sono disponibili due switch dorsali che devono essere collegati alla rete del centro dati. Entrambi gli switch spine devono avere configurazioni di porta e cavo identiche. In ogni esempio, gli spine switch vengono visualizzati in basso, con tutte le porte uplink identificate dal loro numero di porta. Le linee rappresentano la connessione via cavo in uscita agli switch del centro dati, che vengono visualizzate nella parte superiore di ciascun esempio senza numeri di porta.

Modello di cablaggio e velocità del porto

Ci sono sei esempi in totale, organizzati in due righe per tre colonne.

• La riga superiore mostra le opzioni di cablaggio basate su connessioni a 100 Gbps o 40 Gbps a porta intera. La riga inferiore mostra le opzioni di cablaggio utilizzando porte di breakout a velocità di 25 Gbps o 10 Gbps; le caselle più piccole numerate da 1 a 4 rappresentano le connessioni di breakout per ciascuna delle quattro porte di uplink principali per switch spine.

• La terza colonna mostra una topologia triangolare con connessioni full-port e breakout. La differenza con la colonna due è che tutti gli uplink sono collegati a un singolo switch del centro dati. La larghezza di banda totale è la stessa, ma la topologia del triangolo manca della ridondanza dello switch del centro dati.

• Non sono presenti diagrammi per la topologia quadrata. La configurazione del cablaggio quadrato è simile agli esempi di mesh, ma senza i modelli di attraversamento. Visivamente, tutti i connettori nei diagrammi sarebbero paralleli. In una topologia quadrata, tutti i cavi in uscita da uno switch dorsale sono porta collegata per la porta allo stesso switch del centro dati. A differenza del mesh, il quadrato implica che ogni switch spine viene sottoposto a peering con un solo switch del centro dati.

Conteggio collegamenti

Quando si collegano gli uplink, è necessario seguire la numerazione della porta dello switch dorsale. Ricorda che entrambi gli spine switch sono collegati in modo identico, quindi ogni uplink o connessione corrisponde a una coppia di cavi.

• Con un cavo per porta spina dorsale, utilizzando ricetrasmettitori da 100 o 40 Gbps, la prima coppia di uplink utilizza porte dello switch spina dorsale con numero 1, la seconda utilizza la porta 2 e così via. In questa configurazione, il numero massimo di uplink è quattro per spine switch.

• Quando si utilizzano cavi breakout, con velocità di porta da 25 o 10 Gbps, la prima coppia di uplink utilizza la porta 1/1. Con due o quattro uplink per switch spine c'è ancora una sola porta completa in uso. Quando si aumenta il conteggio dei collegamenti in uplink a 8 per switch spine, le porte 1/1-2/4 sono in uso. Con 16 uplink per spine switch, tutte le connessioni di breakout di tutte e quattro le porte riservate saranno in uso.

• In una topologia mesh è necessario seguire uno specifico schema di cablaggio: collegare la prima metà di tutti i collegamenti in uplink a uno switch del centro dati e la seconda metà all'altro switch del centro dati. Ad esempio: se hai quattro uplink allora i primi due vanno allo stesso switch; se hai otto uplink (non mostrati nei diagrammi) allora i primi quattro vanno allo stesso switch; se hai 16 uplink allora i primi otto vanno allo stesso switch.

Implicazioni topologia mesh

• In una topologia mesh, la configurazione dello switch sulla colonna vertebrale prevede che la prima metà di tutti i collegamenti uplink sia connessa a uno switch del centro dati, mentre la seconda metà allo switch dell'altro centro dati. Quando si collega inizialmente il rack alla rete del centro dati, è semplice seguire questo schema.

• Tuttavia, se si aumenta il numero di uplink in un secondo momento, il modello di cablaggio mesh ha un'implicazione significativa per gli uplink esistenti. Confrontare i diagrammi nelle prime due colonne: quando si raddoppia il conteggio di uplink, metà delle connessioni esistenti deve essere spostata nell'altro switch del centro dati. Per gli uplink a 100/40 Gbit, la riabilitazione è necessaria solo quando si aumenta il conteggio dei link da 2 a 4. A causa del maggior numero di cavi, gli uplink a 25/10 Gbit richiedono una maggiore riabilitazione: quando si aumenta il conteggio dei uplink da 2 a 4, da 4 a 8 e da 8 a 16.

Connessione logica

Il collegamento logico tra il rack e il centro dati è implementato interamente nel livello 3. Nel modello OSI (Open Systems Interconnection model), il layer 3 è noto come layer di rete, che utilizza i campi dell'indirizzo IP di origine e di destinazione nella sua intestazione per instradare il traffico tra i dispositivi connessi.

Compute Cloud@Customer supporta due opzioni di connessione logica: è necessario scegliere tra instradamento statico e instradamento dinamico. Entrambe le opzioni di routing sono supportate da tutte e tre le topologie fisiche.

Progettazioni di instradamento supportate

Nella tabella riportata di seguito vengono indicate le progettazioni di instradamento supportate in base alla topologia fisica del data center e alla connessione logica che si sceglie di implementare.

Si noti che l'aggregazione dei collegamenti tra più dispositivi (vPC o MLAG) è supportata solo con il routing statico. Quando è selezionato il routing dinamico, l'aggregazione dei collegamenti è limitata alle porte dello stesso switch.

Quando gli uplink sono collegati in una topologia mesh, viene applicato un minimo di 2 connessioni fisiche per ogni switch spine. Per stabilire il peering BGP, sono necessarie 2 subnet. Se il conteggio dei collegamenti in uplink cambia, i canali della porta vengono riconfigurati, ma le subnet dedicate rimangono le stesse.
