Topologie di riferimento

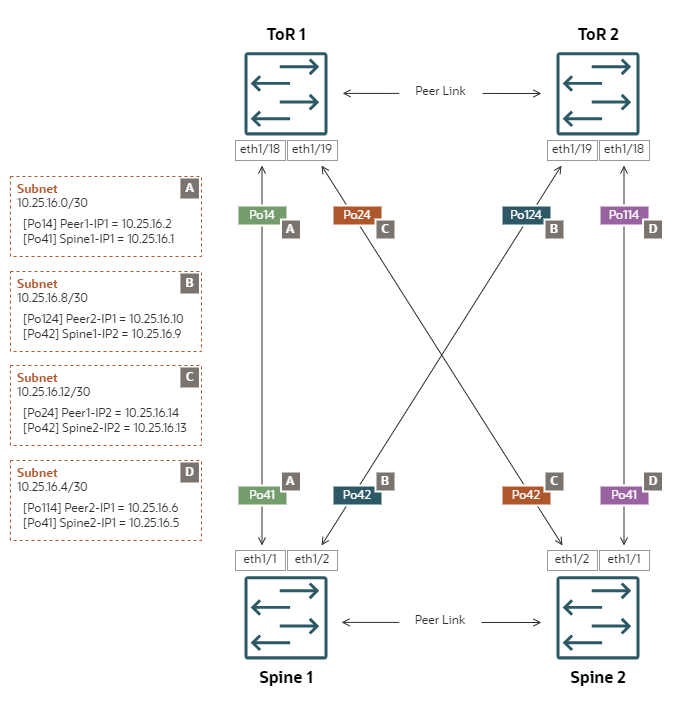

ECMP Mesh consente l'implementazione della rete Layer 3 secondo best practice comprovate dal settore. Si consiglia vivamente questa topologia di uplink.

Proprietà di configurazione

• Topologia mesh: ogni switch spine è collegato a due switch data center indipendenti

• Instradamento statico: tutto il traffico in uscita da un uplink passa attraverso un singolo IP gateway configurato sul proprio dispositivo di rete peer nel data center

• ECMP - Ottimizzazione della larghezza di banda su più collegamenti o percorsi ridondanti

• Subnet /30 separate: ogni uplink collega un canale della porta dello switch spine a un canale della porta dello switch del centro dati in una subnet /30

Punti salienti della topologia

• Tutti i collegamenti aggiuntivi sono configurati come canali di porta LACP/attivi con rate=fast

  • Il canale della porta Po41 rappresenta il primo set di collegamenti su entrambi gli switch colonna vertebrale. si connettono direttamente agli switch ToR corrispondenti.

  • Il canale della porta Po42 rappresenta il secondo set di collegamenti su entrambi gli switch dorsali. cross-connect con gli switch ToR corrispondenti.

• Le porte dello switch ToR che si connettono agli switch della colonna vertebrale devono essere impostate in modalità di accesso. Disabilitare il protocollo della struttura di espansione.

• Richiede 4 subnet univoche: si consiglia di utilizzare una dimensione di subnet /30, ma /31 è possibile se gli switch ToR la supportano.

  • Gli instradamenti statici a costi uguali per entrambi gli switch ToR vengono impostati automaticamente.

  • Il traffico in uscita può eseguire l'hash su uno qualsiasi dei 4 uplink.

  • NON è possibile isolare il traffico in uscita specifico di VCN/VM attraverso un determinato uplink.

Esempio di configurazione di Spine Switch dettagliata

• Interruttore colonna vertebrale 1

  interface port-channel41
    description "customer uplink"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.1/30
    ip nat outside

  interface port-channel42
    description "customer uplink 2"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.9/30
    ip nat outside

  ip route 0.0.0.0/0 po41 10.25.16.2 20
  ip route 0.0.0.0/0 po42 10.25.16.10 20

  Percorsi aggiunti:

  0.0.0.0/0, ubest/mbest: 2/0
    *via 10.25.16.2, [20/0], 6d08h, static
    *via 10.25.16.10, [20/0], 6d08h, static

• Interruttore a spina dorsale 2

  interface port-channel41
    description "customer uplink"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.5/30
    ip nat outside

  interface port-channel42
    description "customer uplink 2"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.13/30
    ip nat outside

  ip route 0.0.0.0/0 po41 10.25.16.6 20
  ip route 0.0.0.0/0 po42 10.25.16.14 20

  Percorsi aggiunti:

  0.0.0.0/0, ubest/mbest: 2/0
    *via 10.25.16.6, [20/0], 6d07h, static
    *via 10.25.16.14, [20/0], 6d07h, static

VRRP Mesh avrebbe un impatto negativo sulle prestazioni della rete. Questa topologia di uplink NON è consigliata.

Quando i uplink sono impostati in una topologia mesh, esistono 4 uplink Layer 3 distinti agli switch ToR. Nella configurazione dello switch del protocollo di ridondanza del router virtuale, il traffico in uscita viene in genere instradato tramite l'uplink con il ruolo primario/attivo. Pertanto, una configurazione mesh VRRP ridurrebbe la larghezza di banda in uscita a solo il 25% della capacità effettiva. Questa configurazione è pertanto considerata non supportata.

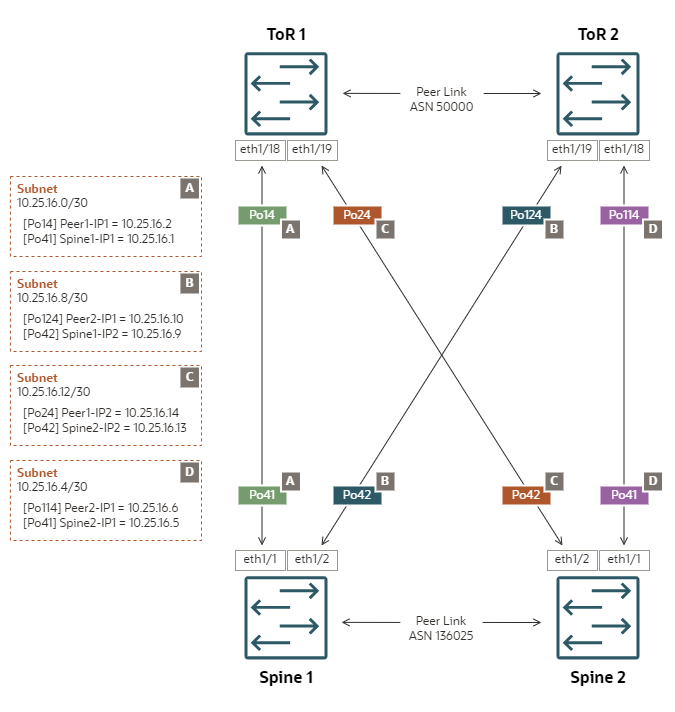

Dynamic Mesh consente l'implementazione della rete di livello 3 secondo best practice comprovate dal settore. Si consiglia vivamente questa topologia di uplink.

Proprietà di configurazione

• Topologia mesh: ogni switch spine è collegato a due switch data center indipendenti

• Instradamento dinamico: entrambi i sistemi Autonomous peer, l'appliance e il data center, scambiano informazioni sull'instradamento utilizzando eBGP (External Border Gateway Protocol). Il miglior percorso di routing viene regolato dinamicamente in base alle informazioni sulla disponibilità della rete pubblicate da ciascun AS.

• Subnet /30 separate: ogni uplink collega un canale della porta dello switch spine a un canale della porta dello switch del centro dati in una subnet /30

Punti salienti della topologia

• Tutti i collegamenti aggiuntivi sono configurati come canali di porta LACP/attivi con rate=fast

  • Il canale della porta Po41 rappresenta il primo set di collegamenti su entrambi gli switch colonna vertebrale. si connettono direttamente agli switch ToR corrispondenti.

  • Il canale della porta Po42 rappresenta il secondo set di collegamenti su entrambi gli switch dorsali. cross-connect con gli switch ToR corrispondenti.

• Le porte dello switch ToR che si connettono agli switch della colonna vertebrale devono essere impostate in modalità di accesso. Disabilitare il protocollo della struttura di espansione.

• Richiede 4 subnet univoche: si consiglia di utilizzare una dimensione di subnet /30, ma /31 è possibile se gli switch ToR la supportano.

  • Vengono stabilite due sessioni di peering eBGP tra ogni colonna vertebrale ed entrambi gli switch ToR.

  • Il traffico in uscita può eseguire l'hash su uno qualsiasi dei 4 uplink.

  • NON è possibile isolare il traffico in uscita specifico di VCN/VM attraverso un determinato uplink.

Dettagli configurazione switch intervallo

• Interruttore colonna vertebrale 1

  interface port-channel41
    description "customer uplink"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.1/30
    ip nat outside

  interface port-channel42
    description "customer uplink 2"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.9/30
    ip nat outside

  router bgp 136025
    router-id 10.25.16.1
    neighbor 10.25.16.2
      bfd singlehop
      remote-as 50000
      address-family ipv4 unicast
    neighbor 10.25.16.10
      bfd singlehop
      remote-as 50000
      address-family ipv4 unicast

  BGP Sessions:
  ASN 136025
  VRF default, local ASN 136025

  Neighbor       ASN    Flaps LastUpDn|LastRead|LastWrit  St  Port(L/R)  Notif(S/R)
  10.25.16.2     50000  0     1w4d    |00:00:50|00:00:20  E   34408/179        0/0
  10.25.16.10    50000  0     1w4d    |00:00:43|00:00:20  E   57322/179        0/0

• Interruttore a spina dorsale 2

  interface port-channel41
    description "customer uplink"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.5/30
    ip nat outside

  interface port-channel42
    description "customer uplink 2"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.13/30
    ip nat outside

  router bgp 136025
    router-id 10.25.16.5
    neighbor 10.25.16.6
      bfd singlehop
      remote-as 50000
      address-family ipv4 unicast
    neighbor 10.25.16.14
      bfd singlehop
      remote-as 50000
      address-family ipv4 unicast

  BGP Sessions:
  ASN 136025
  VRF default, local ASN 136025

  Neighbor       ASN    Flaps LastUpDn|LastRead|LastWrit  St  Port(L/R)  Notif(S/R)
  10.25.16.6     50000  0     1w4d    |00:00:50|00:00:20  E   34408/179        0/0
  10.25.16.14    50000  0     1w4d    |00:00:43|00:00:20  E   57322/179        0/0

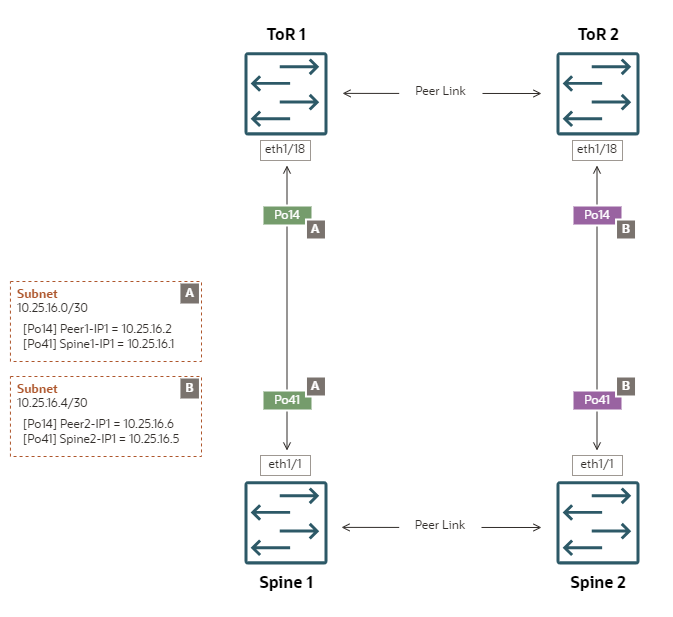

ECMP Square consente l'implementazione della rete di livello 3 in base alle best practice comprovate dal settore. Si consiglia vivamente questa topologia di uplink.

Proprietà di configurazione

• Topologia quadrata: ogni interruttore della colonna vertebrale è collegato a un diverso interruttore indipendente del centro dati

• Instradamento statico: tutto il traffico in uscita da un uplink passa attraverso un singolo IP gateway configurato sul proprio dispositivo di rete peer nel data center

• ECMP - Ottimizzazione della larghezza di banda su più collegamenti o percorsi ridondanti

• Subnet /30 separate: ogni uplink collega un canale della porta dello switch spine a un canale della porta dello switch del centro dati in una subnet /30

Punti salienti della topologia

• Tutti i collegamenti aggiuntivi sono configurati come canali di porta LACP/attivi con rate=fast

• Le porte dello switch ToR che si connettono agli switch della colonna vertebrale devono essere impostate in modalità di accesso. Disabilitare il protocollo della struttura di espansione. Gli switch ToR NON devono essere configurati con vPC.

• Richiede 2 subnet univoche: si consiglia di utilizzare una dimensione di subnet /30, ma /31 è possibile se gli switch ToR la supportano.

  • Gli instradamenti statici a costi uguali per entrambi gli switch ToR vengono impostati automaticamente.

  • Il traffico in uscita può eseguire l'hash su uno qualsiasi dei 2 uplink.

  • NON è possibile isolare il traffico in uscita specifico di VCN/VM attraverso un determinato uplink.

Esempio di configurazione di Spine Switch dettagliata

• Interruttore colonna vertebrale 1

  interface port-channel41
    description "customer uplink"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.1/30
    ip nat outside

  Percorsi aggiunti:

  0.0.0.0/0, ubest/mbest: 2/0
    *via 10.25.16.2, [20/0], 6d08h, static
    *via 10.25.16.6, [100/0], 6d08h, static

• Interruttore a spina dorsale 2

  interface port-channel41
    description "customer uplink"
    no switchport
    mtu 9216
    speed 10000
    no negotiate auto
    ip access-group ingress-ports-acl in
    no ip redirects
    ip address 10.25.16.5/30
    ip nat outside

  Percorsi aggiunti:

  0.0.0.0/0, ubest/mbest: 2/0
    *via 10.25.16.6, [20/0], 6d07h, static
    *via 10.25.16.2, [100/0], 6d07h, static

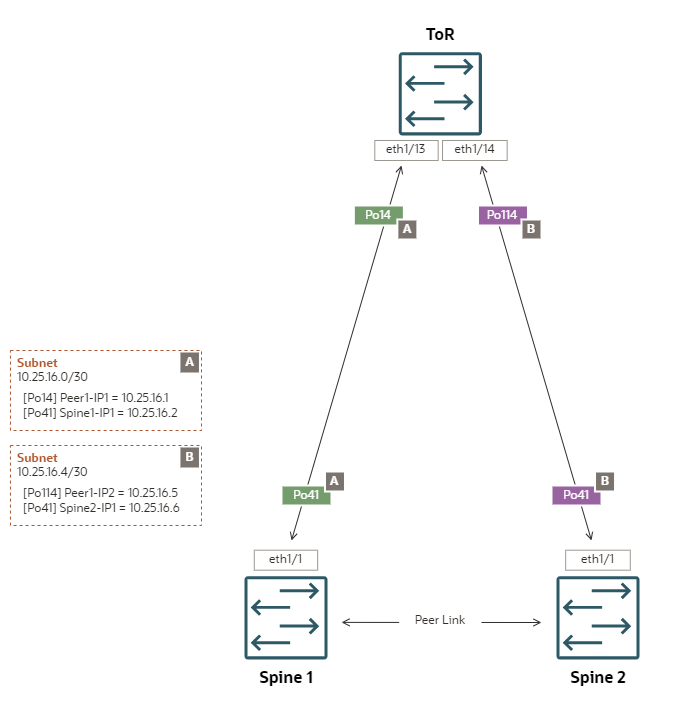

Il triangolo ECMP consente il peering con un singolo router o switch del centro dati.

Proprietà di configurazione

• Topologia triangolare: entrambi gli switch spine sono collegati a un singolo switch del centro dati

• Instradamento statico: tutto il traffico in uscita da un uplink passa attraverso un singolo IP gateway configurato sul proprio dispositivo di rete peer nel data center

• ECMP - Ottimizzazione della larghezza di banda su più collegamenti o percorsi ridondanti

• Subnet /30 separate: ogni uplink collega un canale della porta dello switch spine a un canale della porta dello switch del centro dati in una subnet /30

Punti salienti della topologia

• Tutti i collegamenti aggiuntivi sono configurati come canali di porta LACP/attivi con rate=fast

• Il canale della porta Po41 rappresenta il set di collegamenti configurati su entrambi gli switch spina dorsale. I canali di porta Po14 e Po114 rappresentano i set corrispondenti di collegamenti configurati nello switch ToR.

• Le porte dello switch ToR che si connettono agli switch della colonna vertebrale devono essere impostate in modalità di accesso. Disabilitare il protocollo della struttura di espansione.

• Richiede 2 subnet univoche: si consiglia di utilizzare una dimensione di subnet /30, ma /31 è possibile se lo switch ToR la supporta.

  • Gli instradamenti statici a costo uguale allo switch ToR vengono impostati automaticamente.

  • Il traffico in uscita può eseguire l'hash su uno qualsiasi dei 2 uplink.

  • NON è possibile isolare il traffico in uscita specifico di VCN/VM attraverso un determinato uplink.

Esempio di configurazione di Spine Switch dettagliata

• Interruttore colonna vertebrale 1

  interface port-channel41
    no shutdown
    mtu 9216
    ip address 10.25.16.2/30
    no ipv6 redirects
    ip proxy-arp
    ip nat outside

  ip route 0.0.0.0/0 po41 10.25.16.1 20
  ip route 0.0.0.0/0 po41 10.25.16.5 100

• Interruttore a spina dorsale 2

  interface port-channel41
    no shutdown
    mtu 9216
    ip address 10.25.16.6/30
    no ipv6 redirects
    ip proxy-arp
    ip nat outside

  ip route 0.0.0.0/0 po41 10.25.16.5 20
  ip route 0.0.0.0/0 po41 10.25.16.1 100
