Documentazione dell'infrastruttura Oracle Cloud

Visualizzazione grafici a linee

Oracle Log Analytics fornisce una visualizzazione del grafico a linee che consente di eseguire il raggruppamento in base a un campo numerico e quindi il grafico dell'andamento dei valori nel tempo. Per l'asse Y è possibile selezionare solo i campi numerici o l'output aggregato (somma come somma, media se i campi o l'output possono essere suddivisi per tempo).
Ad esempio, per visualizzare il conteggio di tutte le voci di log Apache, raggruppate per origine, in un periodo di tempo (ad esempio gli ultimi 7 giorni):
  1. Aprire il menu di navigazione e fare clic su Observability & Management. In Log Analytics, fare clic su Log Explorer.
  2. In Esplora log, impostare il controllo orario nell'angolo in alto a destra su Ultima settimana.
  3. Nella sezione Pinnato del pannello Campi, fare clic su Origine log, selezionare tutte le origini log Apache e fare clic su Applica.
  4. Nel pannello Visualizza selezionare Linea (grafico a linee aperto) dalle opzioni di visualizzazione.

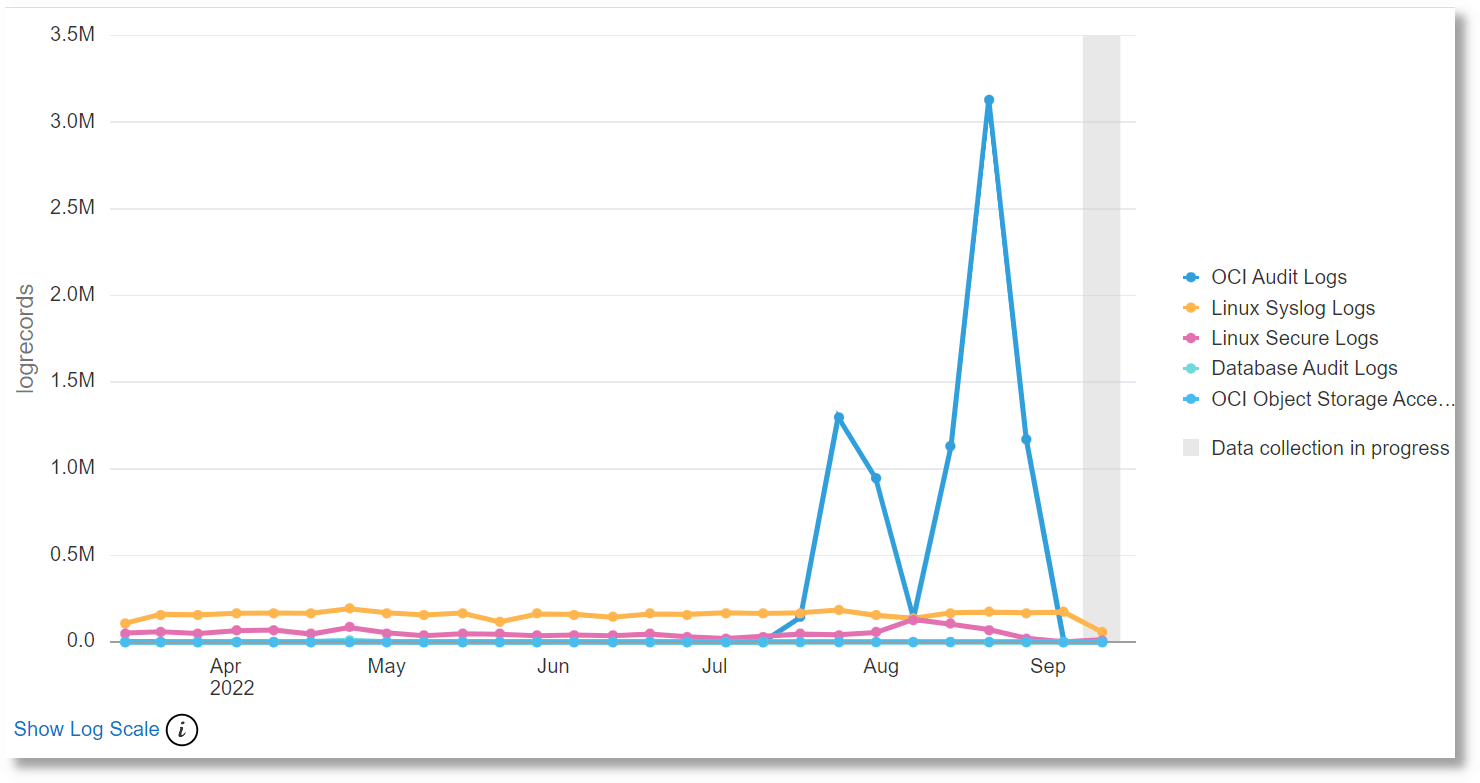

    Visualizzazione grafico a linee

    • Fare clic su qualsiasi indicatore orario lungo l'asse X per l'analisi. Inoltre, per selezionare più indicatori orari lungo l'asse X, fare clic e trascinare per disegnare un rettangolo attorno ai punti da espandere. Fare clic su Esc per annullare l'operazione.

    • È possibile selezionare più campi da visualizzare sull'asse Y trascinandoli nell'area Raggruppa per. Ogni campo viene visualizzato con una forma di indicatore diversa nel grafico a linee.
    • Abilitare la casella di controllo Mostra solo log dei problemi per visualizzare solo i record di log rappresentati nel grafico con valori non nulli per il campo Problem Priority.
    • Abilitare la casella di controllo Mostra scala log quando l'intervallo di conteggio dei record di log è ampio in modo che ai valori venga applicata la scala logaritmica per visualizzarli tutti nel grafico.
    • Fare clic sul pulsante Impostazioni Icona Modifica:
      • Selezionare il tipo di grafico da Line with marker, Line without marker, Line with area o Marker only in base alle proprie esigenze.
      • Selezionare Tipo di linea straight o Curved.
      • Selezionare Larghezza linea Normal o Thin.
      • Per Comportamento al passaggio del mouse sulla descrizione comandi, selezionare Hover anywhere over chart o Hover directly over marker. Hover anywhere over chart si connette al punto più vicino e gli indicatori non sono obbligatori. Hover directly over marker funziona meglio con gli indicatori mostrati.
      • Per il tipo di descrizione comandi, mostrare Show single series o Show all series. Quando si seleziona Show all series, i valori di tutte le serie nell'intervallo di tempo specificato vengono visualizzati quando si passa il cursore su un indicatore specifico.
Il conteggio dei record di log Apache raggruppati per origine log viene visualizzato nel grafico.
