  2. Architettura

Architettura

La soluzione Oracle Cloud VMware utilizza VMware HCX per fornire mobilità dell'applicazione e migrazione del carico di lavoro dalla soluzione SDDC on premise alla soluzione Oracle Cloud VMware.

HCX offre diversi servizi in base al tipo di licenza acquistata (Advanced o Enterprise). Con la soluzione Oracle Cloud VMware, HCX è un servizio aggiuntivo con una licenza separata non inclusa nella fatturazione con credito universale mensile. I crediti universali coprono le licenze software per vSphere, VMware vSAN e VMware NSX.

HCX utilizza il servizio Oracle Cloud Infrastructure FastConnect per la connettività tra la rete in locale e la soluzione VMware di Oracle Cloud. FastConnect fornisce una connettività di rete a bassa latenza e con throughput elevato con velocità di porta 1-Gbps e 10-Gbps, in grado di garantire un'esperienza perfetta nelle operazioni cloud ibride.

Una tipica operazione destinata agli amministratori del cloud consiste nell'eseguire una migrazione attiva delle VM (utilizzando vMotion), che richiede una velocità di 250 Mbps. Tuttavia, con l'ottimizzazione HCX WAN, le migrazioni di vMotion possono essere eseguite a una velocità inferiore di circa 100 Mbps.

Esaminare i passi di alto livello per l'impostazione dell'architettura

Di seguito sono riportati i passi di alto livello per configurare VMware HCX con la soluzione VMware Oracle Cloud. In questa procedura si presuppone che la connettività di rete sia già attiva:

  1. Prepara per implementazione:
    1. Distribuire HCX Enterprise Manager nell'origine (locale) e nella soluzione Oracle Cloud VMware.
    2. Eseguire la configurazione iniziale.
  2. Stabilisce lo stato ibrido. In questa fase viene creato un tunnel SD-WAN.
    1. Coppia di HCX Manager in locale con HCX Manager soluzione VMware Oracle Cloud.
    2. Creare i messaggi e le interconnessioni dei servizi. Come risultato dell'interconnessione di servizio, HCX-IX, HCX-WAN-OPT e le appliance HCX-NET-EXT vengono distribuite nei siti di origine e remoti.
  3. Estendi la rete estendendo le reti su FastConnect e Internet.
  4. Eseguire la migrazione di vMotion, le migrazioni di massa e la migrazione travCenter.

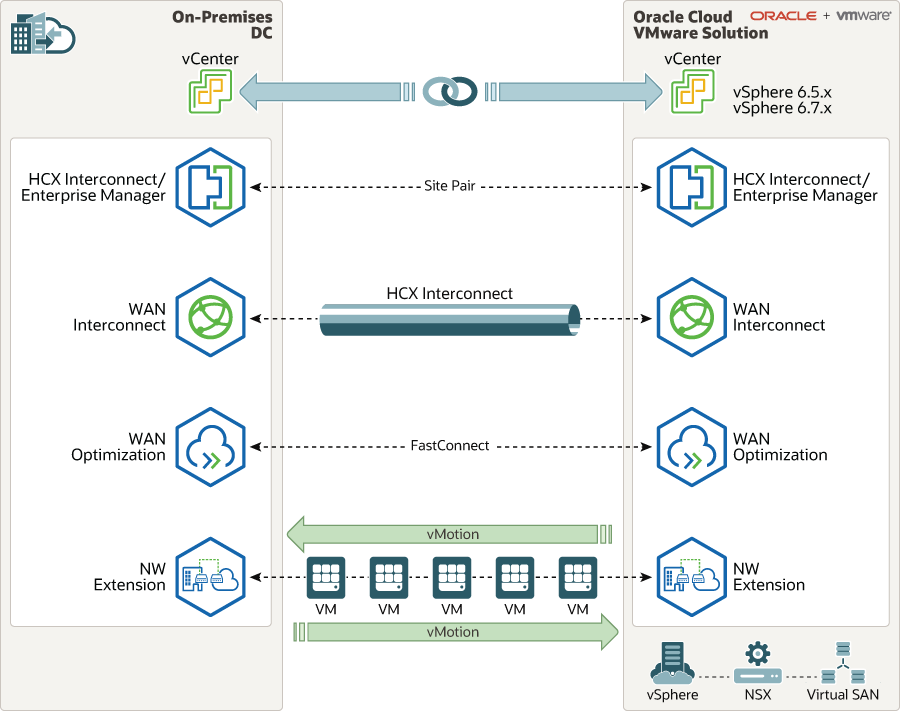

Questo diagramma illustra l'architettura risultante dai passi seguenti: Segue la descrizione di hcx_ocvs_topology.png
Descrizione dell'immagine hcx_ocvs_topology.png

Comprendere i servizi HCX

I seguenti servizi HCX sono disponibili per la distribuzione ibrida nella soluzione Oracle Cloud VMware:

  • HCX Enterprise Manager: componente di gestione del sistema sul lato locale che viene sempre distribuito come “origine” (rete on premise o altra piattaforma SDDC).
  • HCX Cloud/Enterprise Manager: componente di gestione del sistema sul lato cloud che viene sempre distribuito come “destinazione” (soluzione Oracle Cloud VMware).
  • HCX-IX: questo servizio di interconnessione supporta operazioni di gestione, migrazione, replica e recupero da errori irreversibili. Viene distribuita come appliance virtuale nella soluzione SDDC e Oracle Cloud VMware on premise.
  • HCX-WAN-OPT: questo servizio di ottimizzazione WAN funziona con il servizio di interconnessione (HCX-IX) per migliorare le prestazioni della rete tramite una combinazione di tecniche di rimozione dei duplicati, compressione e condizionamento manuale. Viene distribuita come appliance virtuale nella soluzione SDDC e Oracle Cloud VMware on premise.
  • HCX-NET-EXT: questo servizio di estensione di rete consente di estendere la rete layer 2 tra SDDC in locale e Oracle Cloud VMware Solution. Viene distribuita come appliance virtuale nella soluzione VMware SDDC e Oracle Cloud in locale.
