参照トポロジ

これらの詳細なトポロジは、テスト済みで、期待どおりに動作することがわかっているアップリンク構成の例です。各例には、図と構成のガイドラインを示す図が含まれています。

Oracle Compute Cloud@Customerのインストールを準備する際、データ・センター・ネットワークへのシステムの接続方法(アップリンク数、配線パターン、接続速度、ルーティング設計など)を決定します。アップリンクに関する決定は、データ・センター内のネットワーク・インフラストラクチャ、およびCompute Cloud@Customer環境の帯域幅と可用性要件に基づいています。これらの参照トポロジは、特定の環境について十分な情報に基づいた意思決定を行い、選択したトポロジのスイッチを構成するためのガイダンスを提供するのに役立ちます。

警告

リファレンス・トポロジで提供される構成パラメータは、ネットワーク管理者のガイドラインとして意図されています。特定の環境の正確な構成の詳細は、データ・センターのネットワーク設計と一致している必要があります。

ECMP静的ルーティングを使用したメッシュ・トポロジ

ECMPメッシュは、業界で実証されているベスト・プラクティスに従ってレイヤー3ネットワーク・デプロイメントを可能にします。このアップリンクトポロジを強くお勧めします。

構成プロパティ

  • メッシュ・トポロジ – 各スパイン・スイッチは2つの独立したデータ・センター・スイッチに接続されます。

  • 静的ルーティング – アップリンクからのすべてのエグレス・トラフィックは、データ・センターのピア・ネットワーク・デバイスに構成された単一のゲートウェイIPを経由します

  • ECMP– 複数の冗長リンクまたはパスにわたる帯域幅の最適化

  • /30サブネットの分離 – 各アップリンクは、1つのスパイン・スイッチ・ポート・チャネルを/30サブネット内の1つのデータ・センター・スイッチ・ポート・チャネルに接続します

トポロジのハイライト

  • すべてのアップリンクは、rate=fastを使用してLACP/アクティブポートチャネルとして構成されます

    • ポート・チャネルPo41は、両方のスパイン・スイッチ上のリンクの最初のセットを表します。対応するToRスイッチに直接接続します。

    • ポート・チャネルPo42は、両方のスパイン・スイッチの2番目のリンク・セットを表します。対応するToRスイッチにクロスコネクトします。

  • スパイン・スイッチに接続するToRスイッチ・ポートは、アクセス・モードで設定する必要があります。スパン・ツリー・プロトコルは無効にする必要があります。

  • 4つの一意のサブネットが必要です。/30サブネット・サイズをお薦めしますが、ToRスイッチがサポートする場合は/31を使用できます。

    • 両方のToRスイッチへの均等なコストの静的ルートが自動的に設定されます。

    • エグレス・トラフィックは、4つのアップリンクのいずれかにハッシュできます。

    • 特定のVCN/VMエグレス・トラフィックを1つの特定のアップリンクを介して分離することはできません。

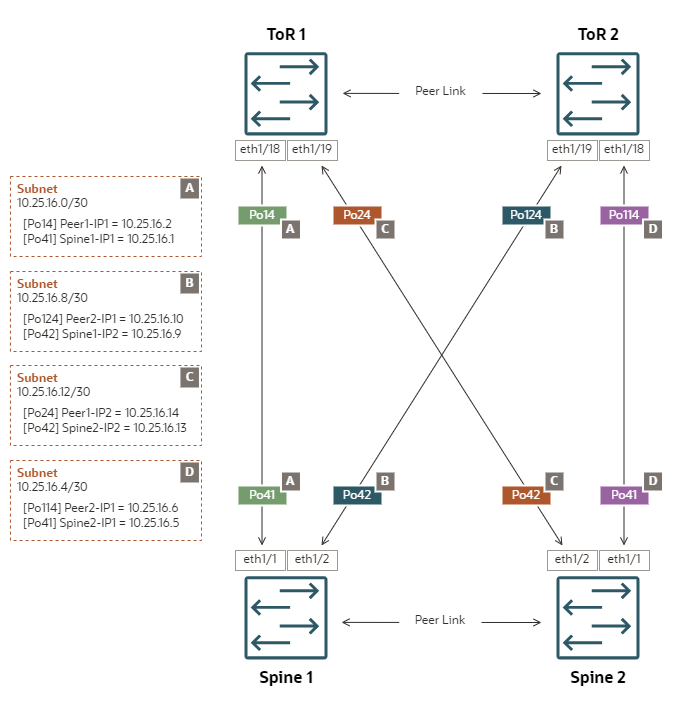

ECMP静的ルーティングを使用したメッシュトポロジ内のアップリンクの参照構成を示す図。

詳細なスパインスイッチの構成例

  • スパインスイッチ1

    interface port-channel41
      description "customer uplink"
      no switchport
      mtu 9216
      speed 10000
      no negotiate auto
      ip access-group ingress-ports-acl in
      no ip redirects
      ip address 10.25.16.1/30
      ip nat outside

    interface port-channel42
      description "customer uplink 2"
      no switchport
      mtu 9216
      speed 10000
      no negotiate auto
      ip access-group ingress-ports-acl in
      no ip redirects
      ip address 10.25.16.9/30
      ip nat outside

    ip route 0.0.0.0/0 po41 10.25.16.2 20
    ip route 0.0.0.0/0 po42 10.25.16.10 20

    追加されたルート:

    0.0.0.0/0, ubest/mbest: 2/0
      *via 10.25.16.2, [20/0], 6d08h, static
      *via 10.25.16.10, [20/0], 6d08h, static
  • スパインスイッチ2

    interface port-channel41
      description "customer uplink"
      no switchport
      mtu 9216
      speed 10000
      no negotiate auto
      ip access-group ingress-ports-acl in
      no ip redirects
      ip address 10.25.16.5/30
      ip nat outside

    interface port-channel42
      description "customer uplink 2"
      no switchport
      mtu 9216
      speed 10000
      no negotiate auto
      ip access-group ingress-ports-acl in
      no ip redirects
      ip address 10.25.16.13/30
      ip nat outside

    ip route 0.0.0.0/0 po41 10.25.16.6 20
    ip route 0.0.0.0/0 po42 10.25.16.14 20

    追加されたルート:

    0.0.0.0/0, ubest/mbest: 2/0
      *via 10.25.16.6, [20/0], 6d07h, static
      *via 10.25.16.14, [20/0], 6d07h, static
VRRP静的ルーティングを使用したメッシュトポロジ(サポートなし)

VRRPメッシュは、ネットワークパフォーマンスに悪影響を及ぼします。このアップリンクトポロジは推奨されません。

メッシュ・トポロジでアップリンクを設定する場合、ToRスイッチへの4つの異なるレイヤー3アップリンクがあります。仮想ルーター冗長プロトコルスイッチ構成では、通常、エグレストラフィックはプライマリ/アクティブな役割を持つアップリンクを介してルーティングされます。したがって、VRRPメッシュ構成では、出力帯域幅が実際の容量の25%にのみ減少します。したがって、この構成はサポートされていないとみなされます。

動的ルーティングを使用したメッシュ・トポロジ

Dynamic Meshは、業界で実証されているベストプラクティスに従って、レイヤー3のネットワーク導入を可能にします。このアップリンクトポロジを強くお勧めします。

構成プロパティ

  • メッシュ・トポロジ – 各スパイン・スイッチは2つの独立したデータ・センター・スイッチに接続されます。

  • 動的ルーティング – ピアリングされた自律システム、アプライアンスとデータ・センターの両方が、eBGP (外部Border Gateway Protocol)を使用してルーティング情報を交換します。最適なルーティング・パスは、各ASによって通知されるネットワーク可用性情報に基づいて動的に調整されます。

  • /30サブネットの分離 – 各アップリンクは、1つのスパイン・スイッチ・ポート・チャネルを/30サブネット内の1つのデータ・センター・スイッチ・ポート・チャネルに接続します

トポロジのハイライト

  • すべてのアップリンクは、rate=fastを使用してLACP/アクティブポートチャネルとして構成されます

    • ポート・チャネルPo41は、両方のスパイン・スイッチ上のリンクの最初のセットを表します。対応するToRスイッチに直接接続します。

    • ポート・チャネルPo42は、両方のスパイン・スイッチの2番目のリンク・セットを表します。対応するToRスイッチにクロスコネクトします。

  • スパイン・スイッチに接続するToRスイッチ・ポートは、アクセス・モードで設定する必要があります。スパン・ツリー・プロトコルは無効にする必要があります。

  • 4つの一意のサブネットが必要です。/30サブネット・サイズをお薦めしますが、ToRスイッチがサポートする場合は/31を使用できます。

    • 各スパインと両方のToRスイッチの間に、2つのeBGPピアリング・セッションが確立されます。

    • エグレス・トラフィックは、4つのアップリンクのいずれかにハッシュできます。

    • 特定のVCN/VMエグレス・トラフィックを1つの特定のアップリンクを介して分離することはできません。

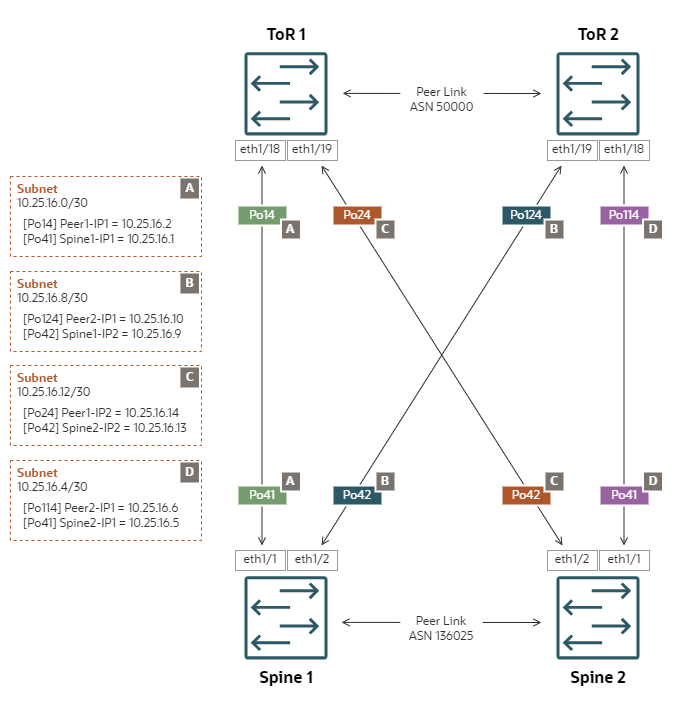

eBGP動的ルーティングを使用したメッシュ トポロジ内のアップリンクの参照構成を示す図。

スパイン・スイッチ構成詳細

  • スパインスイッチ1

    interface port-channel41
      description "customer uplink"
      no switchport
      mtu 9216
      speed 10000
      no negotiate auto
      ip access-group ingress-ports-acl in
      no ip redirects
      ip address 10.25.16.1/30
      ip nat outside

    interface port-channel42
      description "customer uplink 2"
      no switchport
      mtu 9216
      speed 10000
      no negotiate auto
      ip access-group ingress-ports-acl in
      no ip redirects
      ip address 10.25.16.9/30
      ip nat outside

    router bgp 136025
      router-id 10.25.16.1
      neighbor 10.25.16.2
        bfd singlehop
        remote-as 50000
        address-family ipv4 unicast
      neighbor 10.25.16.10
        bfd singlehop
        remote-as 50000
        address-family ipv4 unicast

    BGP Sessions:
    ASN 136025
    VRF default, local ASN 136025

    Neighbor       ASN    Flaps LastUpDn|LastRead|LastWrit  St  Port(L/R)  Notif(S/R)
    10.25.16.2     50000  0     1w4d    |00:00:50|00:00:20  E   34408/179        0/0
    10.25.16.10    50000  0     1w4d    |00:00:43|00:00:20  E   57322/179        0/0
  • スパインスイッチ2

    interface port-channel41
      description "customer uplink"
      no switchport
      mtu 9216
      speed 10000
      no negotiate auto
      ip access-group ingress-ports-acl in
      no ip redirects
      ip address 10.25.16.5/30
      ip nat outside

    interface port-channel42
      description "customer uplink 2"
      no switchport
      mtu 9216
      speed 10000
      no negotiate auto
      ip access-group ingress-ports-acl in
      no ip redirects
      ip address 10.25.16.13/30
      ip nat outside

    router bgp 136025
      router-id 10.25.16.5
      neighbor 10.25.16.6
        bfd singlehop
        remote-as 50000
        address-family ipv4 unicast
      neighbor 10.25.16.14
        bfd singlehop
        remote-as 50000
        address-family ipv4 unicast

    BGP Sessions:
    ASN 136025
    VRF default, local ASN 136025

    Neighbor       ASN    Flaps LastUpDn|LastRead|LastWrit  St  Port(L/R)  Notif(S/R)
    10.25.16.6     50000  0     1w4d    |00:00:50|00:00:20  E   34408/179        0/0
    10.25.16.14    50000  0     1w4d    |00:00:43|00:00:20  E   57322/179        0/0
ECMP静的ルーティングを使用した正方形のトポロジ

ECMP Squareでは、業界で実証されているベストプラクティスに従って、レイヤー3のネットワーク展開が可能です。このアップリンクトポロジを強くお勧めします。

構成プロパティ

  • 正方形のトポロジ – 各スパイン・スイッチは異なる独立したデータ・センター・スイッチに接続されます

  • 静的ルーティング – アップリンクからのすべてのエグレス・トラフィックは、データ・センターのピア・ネットワーク・デバイスに構成された単一のゲートウェイIPを経由します

  • ECMP– 複数の冗長リンクまたはパスにわたる帯域幅の最適化

  • /30サブネットの分離 – 各アップリンクは、1つのスパイン・スイッチ・ポート・チャネルを/30サブネット内の1つのデータ・センター・スイッチ・ポート・チャネルに接続します

トポロジのハイライト

  • すべてのアップリンクは、rate=fastを使用してLACP/アクティブポートチャネルとして構成されます

  • スパイン・スイッチに接続するToRスイッチ・ポートは、アクセス・モードで設定する必要があります。スパン・ツリー・プロトコルは無効にする必要があります。ToRスイッチはvPCで構成しないでください。

  • 2つの一意のサブネットが必要です。/30サブネット・サイズをお薦めしますが、ToRスイッチがサポートする場合は/31を使用できます。

    • 両方のToRスイッチへの均等なコストの静的ルートが自動的に設定されます。

    • エグレス・トラフィックは、2つのアップリンクのいずれかにハッシュできます。

    • 特定のVCN/VMエグレス・トラフィックを1つの特定のアップリンクを介して分離することはできません。

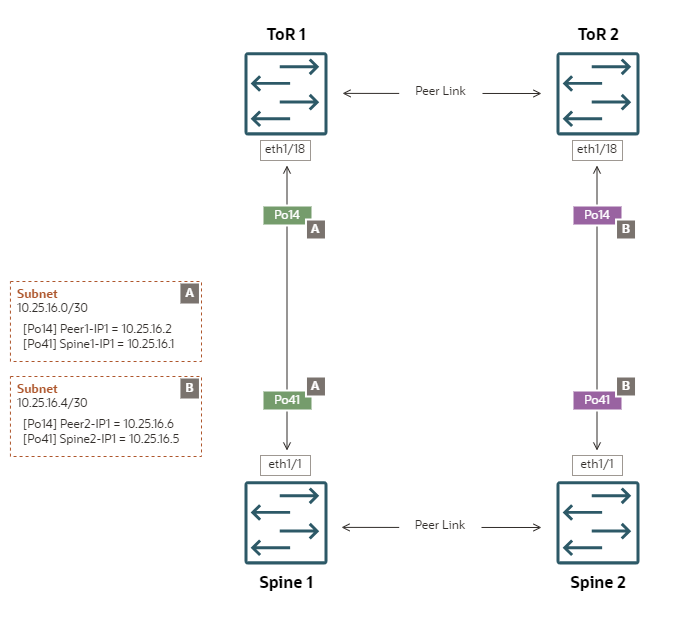

ECMP静的ルーティングを使用した正方形トポロジ内のアップリンクの参照構成を示す図。

詳細なスパインスイッチの構成例

  • スパインスイッチ1

    interface port-channel41
      description "customer uplink"
      no switchport
      mtu 9216
      speed 10000
      no negotiate auto
      ip access-group ingress-ports-acl in
      no ip redirects
      ip address 10.25.16.1/30
      ip nat outside

    追加されたルート:

    0.0.0.0/0, ubest/mbest: 2/0
      *via 10.25.16.2, [20/0], 6d08h, static
      *via 10.25.16.6, [100/0], 6d08h, static
  • スパインスイッチ2

    interface port-channel41
      description "customer uplink"
      no switchport
      mtu 9216
      speed 10000
      no negotiate auto
      ip access-group ingress-ports-acl in
      no ip redirects
      ip address 10.25.16.5/30
      ip nat outside

    追加されたルート:

    0.0.0.0/0, ubest/mbest: 2/0
      *via 10.25.16.6, [20/0], 6d07h, static
      *via 10.25.16.2, [100/0], 6d07h, static
ECMP静的ルーティングを使用した三角形トポロジ

ECMP Triangleは、単一のデータ・センター・ルーターまたはスイッチを使用したピアリングが可能です。

構成プロパティ

  • 三角形トポロジ – 両方のスパイン・スイッチが単一のデータ・センター・スイッチに接続されている

  • 静的ルーティング – アップリンクからのすべてのエグレス・トラフィックは、データ・センターのピア・ネットワーク・デバイスに構成された単一のゲートウェイIPを経由します

  • ECMP– 複数の冗長リンクまたはパスにわたる帯域幅の最適化

  • /30サブネットの分離 – 各アップリンクは、1つのスパイン・スイッチ・ポート・チャネルを/30サブネット内の1つのデータ・センター・スイッチ・ポート・チャネルに接続します

トポロジのハイライト

  • すべてのアップリンクは、rate=fastを使用してLACP/アクティブポートチャネルとして構成されます

  • ポート・チャネルPo41は、両方のスパイン・スイッチで構成されたリンクのセットを表します。ポート・チャネルPo14およびPo114は、ToRスイッチで構成された対応するリンク・セットを表します。

  • スパイン・スイッチに接続するToRスイッチ・ポートは、アクセス・モードで設定する必要があります。スパン・ツリー・プロトコルは無効にする必要があります。

  • 2つの一意のサブネットが必要です。/30サブネット・サイズをお薦めしますが、ToRスイッチがサポートする場合は/31を使用できます。

    • ToRスイッチへの均等コストの静的ルートは、自動的に設定されます。

    • エグレス・トラフィックは、2つのアップリンクのいずれかにハッシュできます。

    • 特定のVCN/VMエグレス・トラフィックを1つの特定のアップリンクを介して分離することはできません。

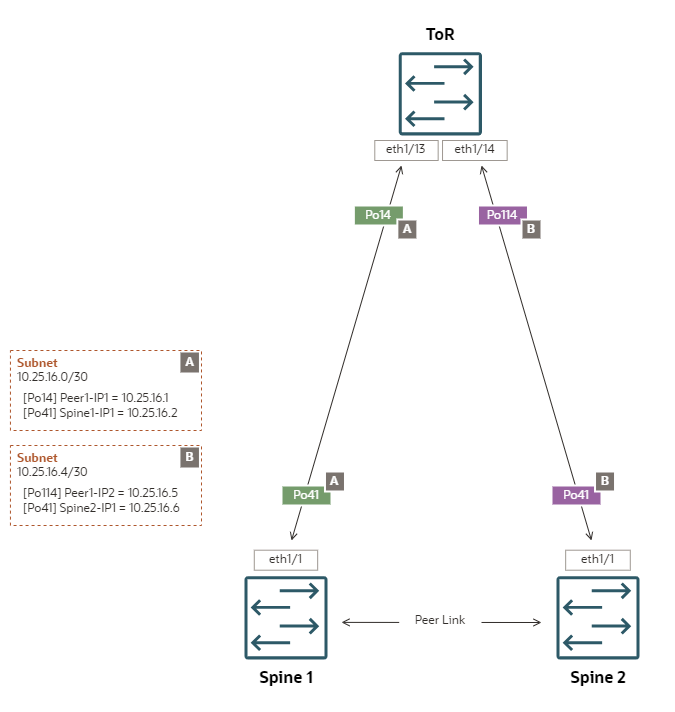

ECMP静的ルーティングを使用した三角形トポロジのアップリンクの参照構成と、分離された管理ネットワークを示す図。

詳細なスパインスイッチの構成例

  • スパインスイッチ1

    interface port-channel41
      no shutdown
      mtu 9216
      ip address 10.25.16.2/30
      no ipv6 redirects
      ip proxy-arp
      ip nat outside

    ip route 0.0.0.0/0 po41 10.25.16.1 20
    ip route 0.0.0.0/0 po41 10.25.16.5 100
  • スパインスイッチ2

    interface port-channel41
      no shutdown
      mtu 9216
      ip address 10.25.16.6/30
      no ipv6 redirects
      ip proxy-arp
      ip nat outside

    ip route 0.0.0.0/0 po41 10.25.16.5 20
    ip route 0.0.0.0/0 po41 10.25.16.1 100

分離管理トラフィックのトポロジ

Compute Cloud@Customer管理トラフィックを分離する場合は、データ・ネットワークと同じトポロジを使用して、管理ネットワークの専用接続を配線および構成できます。同じ原則が適用されます。

管理ネットワーク・トポロジは、データ・ネットワークと一致する必要はありません。異なるリンク速度で動作する異なる数の物理ポートを使用して、別の参照トポロジに基づくことができます。アップリンク構成には、異なるサブネット、IPアドレス、およびポートチャネルが必要ですが、それ以外の場合はデータネットワークとまったく同じように見えます。

スパイン・スイッチでは、管理ネットワークはポート・チャネル45 (Po45)を使用するようにハードコードされますが、データ・ネットワークはPo41およびPo42を使用します。アップリンクのデータセンター側では、既存のデータセンター構成に適合する有効なポートチャネルIDを使用できます。
