Private Cloud Applianceの基本構成
各Private Cloud Applianceは、ネットワーク、コンピュートおよびストレージ・コンポーネントを搭載したOracle Rackベースで構成されます。アプライアンスのストレージおよびコンピュート容量は、容量要件を満たすようにカスタマイズされます。
ラックスペース管理のフレックスベイの概念に従って、ラックが装着されます。フレックスベイは、ラック内の専用の4ラックユニットセクションであり、柔軟な拡張に使用できます。フレックス・ベイは、ストレージ・リソースまたはコンピュート・リソースのいずれかを格納できますが、両方を同じベイに格納することはできません。
異なるベース構成が存在します。
- プライベート・クラウド・アプライアンスX11
-
X11ハードウェア構成は、2025年8月時点で出荷されています。これには、工場出荷時にインストールされるOracle Server X11計算ノード(2U)が3つから12つ含まれています。ストレージは、Oracle ZFS Storage Appliance ZS11-2によって提供されます。物理ネットワークインフラストラクチャは、Cisco Nexus 9348GC-FXP(管理)スイッチとCisco Nexus 9336C-FX2(データ)スイッチで構成されます。
以前の構成と比較して、ストレージアプライアンスには新しいコントローラがありますが、まったく同じディスクエンクロージャーを使用します。ネットワーク・インフラストラクチャ・コンポーネントは変わりません。
- プライベート・クラウド・アプライアンスX10
-
X10ハードウェア構成は、2023年12月時点で出荷されています。これには、工場出荷時にインストールされるOracle Server X10計算ノード(2U)が3つから12つ含まれています。ストレージは、Oracle ZFS Storage Appliance ZS9-2によって提供されます。物理ネットワークインフラストラクチャは、Cisco Nexus 9348GC-FXP(管理)スイッチとCisco Nexus 9336C-FX2(データ)スイッチで構成されます。
X9構成と比較して、コンポーネントの順序と配線は若干異なります。ストレージ・インフラストラクチャとネットワーク・インフラストラクチャ・コンポーネントは同じです。コンピュート容量に関しては、2Uコンピュート・ノードは2つの1Uコンピュート・ノードに相当します。
- Private Cloud Appliance X9-2
-
X9ハードウェア構成は、最初のアプライアンス・ソフトウェア・バージョン3.xとともにリリースされ、X10構成に置き換えられました。X9構成には、3から20のOracle Server X9-2計算ノード(1U)が含まれます。ストレージは、Oracle ZFS Storage Appliance ZS9-2によって提供されます。物理ネットワークインフラストラクチャは、Cisco Nexus 9348GC-FXP(管理)スイッチとCisco Nexus 9336C-FX2(データ)スイッチで構成されます。

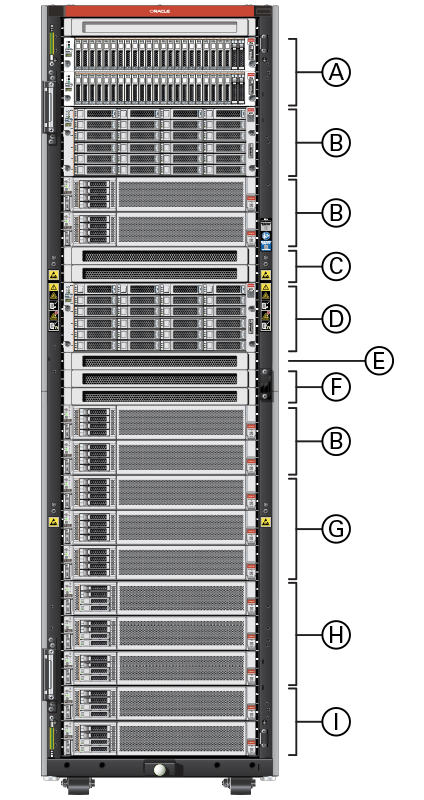

X11構成のハードウェア・プラットフォームは、アプライアンス・ソフトウェア・リリース3.0.2-b1392231以降で出荷時にインストールされます。そのハードウェアコンポーネントを次の図に示します。この図はフル装備のラックを示していますが、必要に応じて異なるストレージまたはコンピュート容量を含めるようにラック構成をカスタマイズできます。
フレックスベイは、ラック内の専用の4ラックユニットセクションであり、柔軟な拡張に使用できます。ラックユニット38 - 41の上部のフレックスベイを除き、フレックスベイごとに、2つのコンピュートノード、1つの Oracle Storage Drive Enclosure DE3-24C、または2つの Oracle Storage Drive Enclosure DE3-24Pを追加することを選択できます。これらのフレックス・ベイは、ストレージ・リソースまたはコンピュート・リソースのいずれかを格納できますが、両方を同じベイに格納することはできません。電力の制約のため、上部フレックスベイにストレージのみが許可されます。
|
コールアウト |
数量 |
摘要 |
|---|---|---|
|
A |
1 |
フレックスベイ 1-2ストレージエンクロージャに対応可能 |
|
B (十億) |
1 - 3 |
フレックスベイ 1-2個の計算ノード、または1-2個のストレージ・エンクロージャに対応可能 |
|
C |
2 |
スパイン・スイッチ |
|
D |
1 |
Oracle Storage Drive Enclosure DE3-24Cディスクシェルフ |
|
E |
1 |
管理切り替え |
|
終了 |
2 |
リーフスイッチ |
|
G |
3 |
計算ノード 3最小構成に必要 |
|
H |
3 |
管理ノードで、 |
|
I |
2 |
ストレージコントローラ |

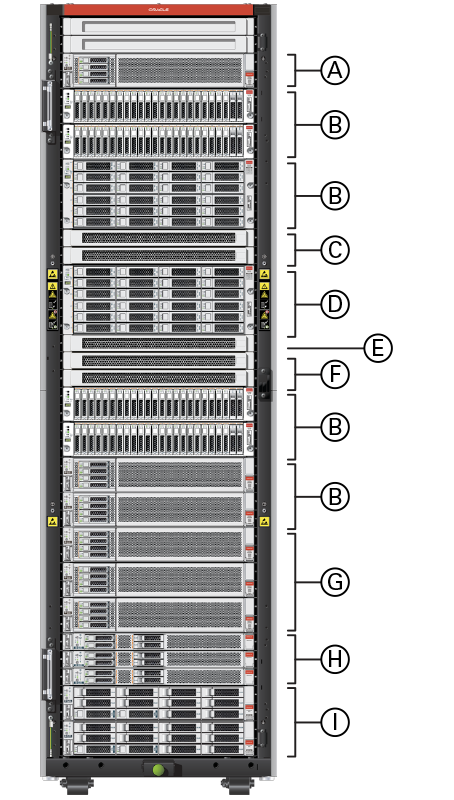

X10構成のハードウェア・プラットフォームは、アプライアンス・ソフトウェア・リリース3.0.2-b1001356以降で出荷時にインストールされます。そのハードウェアコンポーネントを次の図に示します。この図はフル装備のラックを示していますが、必要に応じて異なるストレージまたはコンピュート容量を含めるようにラック構成をカスタマイズできます。
フレックスベイごとに、1 - 2個のコンピュートノード、1個の Oracle Storage Drive Enclosure DE3-24C、または1 - 2個の Oracle Storage Drive Enclosure DE3-24Pのいずれかのオプションを追加できます。
ラックユニット39および40は、6つ以上の計算ノード(3つのデフォルトノードと3つ以上の拡張ノード)を持つシステム用に予約されています。コンピュート・ノード4および5は、管理ノード(ラック・ユニット14-17)のすぐ上にあるフレックス・ベイにインストールされ、コンピュート・ノード6は予約済2U領域にインストールされます。
|
コールアウト |
数量 |
摘要 |
|---|---|---|
|
A |
1 |
6番目の計算ノード用の予約済領域 |
|
B (十億) |
1 - 4 |
フレックスベイ 1-2個の計算ノード、または1-2個のストレージ・エンクロージャに対応可能 |
|
C |
2 |
スパイン・スイッチ |
|
D |
1 |
Oracle Storage Drive Enclosure DE3-24Cディスクシェルフ |
|
E |
1 |
管理切り替え |
|
終了 |
2 |
リーフスイッチ |
|
G |
3 |
計算ノード 3最小構成に必要 |
|
H |
3 |
管理ノードで、 |
|
I |
2 |
ストレージコントローラ |
X9構成のハードウェア・プラットフォームは、アプライアンス・ソフトウェア・リリース3.0.1または3.0.2で出荷時にインストールされています。そのハードウェアコンポーネントを次の図に示します。この図はフル装備のラックを示していますが、必要に応じて異なるストレージまたはコンピュート容量を含めるようにラック構成をカスタマイズできます。
フレックスベイごとに、1 - 4個のコンピュートノード、1個の Oracle Storage Drive Enclosure DE3-24C、または1 - 2個の Oracle Storage Drive Enclosure DE3-24Pのいずれかのオプションを追加できます。
|
コールアウト |
数量 |
摘要 |
|---|---|---|
|
A |
1 - 4 |
フレックスベイ 1-4個の計算ノード、または1-2個のストレージ・エンクロージャに対応可能 |
|
B (十億) |
2 |
スパイン・スイッチ |
|
C |
1 |
Oracle Storage Drive Enclosure DE3-24Cディスクシェルフ |
|
D |
1 |
管理切り替え |
|
E |
2 |
リーフスイッチ |
|
終了 |
1 - 5 |
1 - 5個の計算ノードに対応可能 |
|
G |
3 |
計算ノード 3最小構成に必要 |
|
H |
3 |
管理ノードで、 |
|
I |
2 |
ストレージコントローラ |
