開始する前に

このチュートリアルでは、PeopleSoft Cloud Managerで作成された環境で使用するために、Oracle Cloud Infrastructureでロード・バランサを作成する方法を示します。このチュートリアルを完了するのに要する時間は約30分です。

Oracle Cloud Infrastructure Load Balancingサービスは、仮想クラウド・ネットワーク(VCN)からアクセス可能な複数のバックエンド・サーバーに対して、1つのエントリ・ポイントから自動トラフィック分散を提供します。

Oracle Cloud Infrastructureドキュメントのロード・バランサを参照してください。

バックグラウンド

これは、PeopleSoft Cloud Managerのインストール・シリーズの16番目のチュートリアルです。リストされている順序でチュートリアルをお読みください。オプションのチュートリアルでは、別の設定方法を提供します。

ステップ1: ロード・バランサ構成の計画

PeopleSoft環境のロード・バランサを作成および構成するには:

  1. Oracle Cloud Infrastructure Computeコンソールでロード・バランサを作成します。

    Oracle Cloud Infrastructureドキュメンテーションのロード・バランサ管理に関する項を参照してください。

    • パブリック・ロード・バランサまたはプライベート・ロード・バランサを選択します。パブリック・アクセスでは、ロード・バランサはインターネットからのトラフィックを受け入れます。プライベート・アクセスでは、内部ポートに接続します。
    • VCN、サブネットおよびセキュリティ・ルールを選択します。
    • ロード・バランサによるトラフィックの分散方法を選択します。
    • バックエンド・セットの名前を指定しますが、バックエンドは指定しません。
    • リスナーの名前、ポートおよびプロトコルを指定します。
  2. PeopleSoftクラウド・マネージャで、環境コンポーネントをロード・バランサに関連付けます。

    PeopleSoft Cloud Managerドキュメントのロード・バランサ設定の構成に関する項を参照してください。Oracle Help CenterでPeopleSoft Cloud Managerページを選択します。

    • ロード・バランサを選択します。
    • バックエンド・セットを選択し、Webサーバー・ドメインまたはKibanaドメインをバックエンドとして追加します。
    • リスナーを選択します。
    • Kibana、PIAまたはIntegration Broker (IB)およびレポート・ノードにリスナーを使用するかどうかを選択します。

Oracle Cloud Infrastructure Load Balancerのドキュメントでは、バックエンド・サーバーをコンピュート・インスタンスと呼びます。PeopleSoft Cloud Managerで使用するロード・バランサを作成する場合、用語は、Webサーバー(PIA)ドメインまたはKibanaドメインを持つ中間層用に作成されたインスタンスを指します。Kibanaは、Elasticsearch、LogstashおよびKibana設定(ELKスタック)の一部です。

ロード・バランサは次の目的で使用できます。

  • Kibanaの有無にかかわらずフルティア環境
  • Appserver、Process SchedulerおよびWebサーバーを使用した中間層
  • Appserver、Process Scheduler、Webサーバー、および Kibanaの中間層
  • Kibanaを使用したELKスタック層

バックエンド・セットは、Webサーバー・ドメインのセットなど、同一のバックエンドのグループで構成されます。ドメインをロード・バランサに関連付ける場合、Kibanaドメインは、Webサーバー(PIA)およびIB/レポート・ノード・ドメインとは別のバックエンド・セットにある必要があります。

ステップ2: ロード・バランサのVirtual Cloudネットワークの設定

ロード・バランサを作成する前に、仮想クラウド・ネットワーク(VCN)を作成します。

クラウド・マネージャのリソース・マネージャ・スタックの一部として作成されるVCNには、ロード・バランサのサブネットまたはセキュリティ・ルールは含まれません。必要に応じて、リソース・マネージャ・スタックによって作成されたVCNにロード・バランサのサブネットを追加し、追加のセキュリティ・ルールを追加できます。VCNを作成するか、既存のものを使用する場合は、必要なセキュリティ・ルールをそこに追加できます。

Create a separate VCN, or update an existing one to use with the load balancer.

  • ロード・バランサおよびPeopleSoftプロビジョニング済環境に同じVCNを使用します。
  • ロード・バランサが存在するサブネットは、ロード・バランサ・リスニング・ポートへの受信リクエストを許可する必要があります。ロード・バランサの作成時に、リスナーのポートを指定します。
  • Webサーバー・ドメインおよびKibanaドメインが存在するサブネットでは、ロード・バランサからWebサーバーおよびKibanaノードのリスナー・ポートへの受信リクエストを許可する必要があります。
  • ネットワーク要件を満たすために、サブネット上のセキュリティ・ルールまたはネットワーク・セキュリティ・グループ(NSG)を使用できます。
  • ファイアウォール・ルールでは、ロード・バランサがPeopleSoft環境コンポーネントに必要なポートに接続できるようにし、環境コンポーネントがロード・バランサ・ポートに接続できるようにする必要があります。
  • 環境設定に応じて、必要な接続は次のとおりです。
    • パブリック・ロード・バランサまたはプライベート・ロード・バランサには、ロード・バランサからPIAまたはIBポートへの接続が必要です。
    • パブリックまたはプライベートのロード・バランサには、ロード・バランサからKibanaポートへの接続が必要です。
    • プライベート・ロード・バランサには、IB VMからロード・バランサ・リスナー・ポートへの接続が必要です(ロード・バランサへのプライベート内部アクセス用)。
    • プライベート・ロード・バランサには、アプリケーション・サーバーVMからロード・バランサ・リスナー・ポートへの接続が必要です(ロード・バランサへのプライベート内部IBアクセス用)。
    • プライベート・ロード・バランサには、ELK/Kibana VMからロード・バランサ・リスナー・ポート(ロード・バランサを介したプライベート内部IBアクセス用)への接続が必要です。
    • プライベート・ロード・バランサには、Process Scheduler VMからロード・バランサ・リスナー・ポートへの接続が必要です(ロード・バランサURLを介してレポートをポストするためのプライベート内部アクセス用)。

サンプル・サブネットおよびPeopleSoftコンポーネント・ポートのリストについては、チュートリアル「PeopleSoft Cloud ManagerのVirtual Cloud Networkの計画(オプション)」を参照してください。

ステップ3: Oracle Cloud Infrastructure Consoleでのロード・バランサの作成

ロード・バランサを作成するには:

  1. Oracle Cloud Infrastructureにサインインし、ウィンドウの左上にあるメニュー(Oracle Cloud Infrastructureコンソールのメニュー・アイコン)から「ネットワーキング」、「ロード・バランサ」の順に選択します。
  2. コンパートメントを選択します。
  3. 「ロード・バランサの作成」をクリックします。

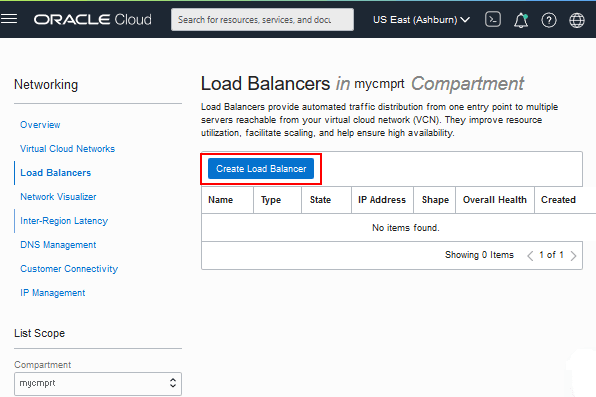

    ロード・バランサ・ページ
    この図の説明(create_load_balancer.png)
  4. タイプとして「ロード・バランサ」を選択し、「ロード・バランサの作成」をクリックします。
    ロード・バランサ・タイプの選択ページ
    この図の説明(create_load_balancer_type.png)
  5. 内容の説明になるような名前を入力します。Cloud Managerで使用するために入力した名前をノートにとります。
    「詳細の追加」ページ、ロード・バランサ名
    この図の説明(create_ldbal_name.png)
  6. 表示タイプを選択します。
    • ロード・バランサで受信トラフィックのパブリックIPアドレス(インターネットに対してオープン)を使用する場合は、「パブリック」をクリックします。
    • 内部受信VCNトラフィックにプライベートIPアドレスを使用する場合は、「プライベート」をクリックします。

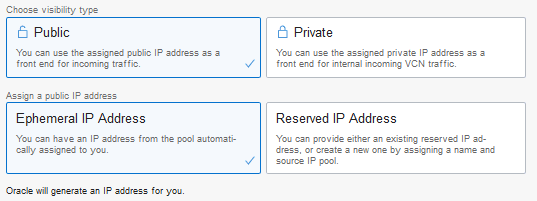

    「ロード・バランサの作成」ページ、「表示タイプの選択」セクション
    この図の説明(create_ldbal_pub_priv.png)
  7. パブリックIPアドレスを選択する場合は、次のいずれかのオプションを選択します。
    • ロード・バランサのIPアドレスを生成するには、「エフェメラルIPアドレス」を選択します。
    • 「予約済IPアドレス」を選択して、新しい予約済IPアドレスを作成するか、既存の予約済IPアドレスを選択します。
  8. 次のオプションからシェイプを選択します:
    • 「フレキシブル・シェイプ」を選択し、必要な最小および最大帯域幅を指定します。
    • 「動的シェイプ」を選択し、使用可能な事前定義済シェイプ・サイズの1つを選択します。
    「ロード・バランサの作成」ページ、「シェイプ」セクション
    この図の説明(create_ldbal_shape.png)
  9. コンパートメントを選択し、既存のVCNおよびサブネットを選択します。

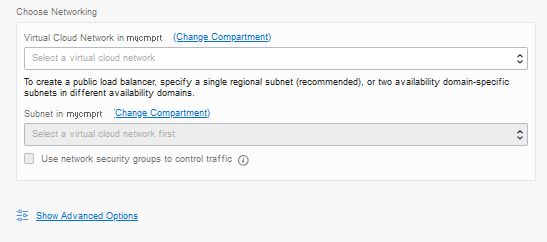

    「ロード・バランサの作成」ページの「ネットワーキングの選択」セクション
    この図の説明(create_ldbal_networking.png)
  10. (オプション)「ネットワーク・セキュリティ・グループを使用したトラフィックの制御」オプションを選択し、1つ以上の既存のネットワーク・セキュリティ・グループを選択します。
  11. これらのロード・バランシング・ポリシーのいずれかを選択して、バックエンド・サーバー間のトラフィックの分散方法を決定します。
    • 重み付けラウンド・ロビン— 受信トラフィックをバックエンド・セット・リストの各サーバーに順番に分散します。これは推奨ポリシーです。
    • IPハッシュ— 常に特定のクライアントからのリクエストを同じバックエンド・サーバーに転送します。
    • 最少接続— 受信リクエスト・トラフィックを、アクティブ接続が最も少ないバックエンド・サーバーにルーティングします。

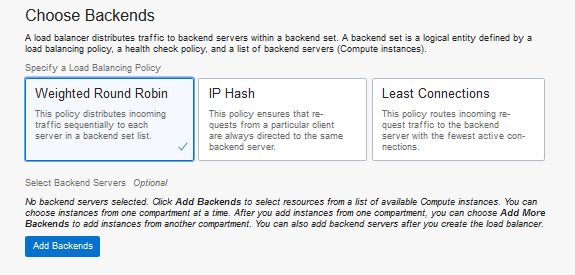

    「ロード・バランサの作成」ページの「ロード・バランシング・ポリシーの指定」セクション
    この図の説明(create_ldbal_policy.png)
  12. この時点ではバックエンド・サーバーを選択しないでください。Cloud Managerでバックエンド・サーバーを選択します。
  13. ヘルス・チェック・ポリシーを選択します。デフォルトを受け入れるか、プリファレンスに応じて変更します。

    • プロトコル
    • Port— 複数のWebサーバー・ドメイン・ポートをサポートするには、0 (ゼロ)を入力します。
    • 間隔(ミリ秒) (オプション)
    • タイムアウト(ミリ秒) (オプション)
    • 再実行回数(オプション)
    • ステータス・コード(オプション) - Kibanaを使用してELKノードのロード・バランサを定義する場合は、ステータス・コードに400と入力します。
    • URLパス(URI)
    • レスポンス本文RegEx (オプション)

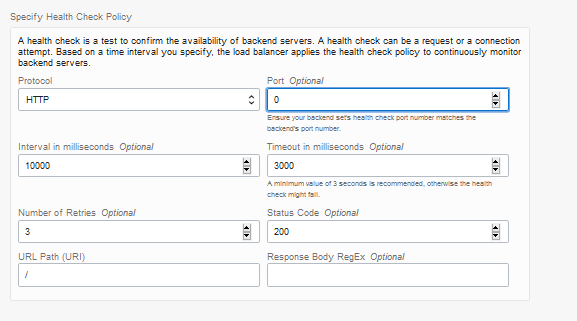

    「ロード・バランサの作成」ページ、「ヘルス・チェック・ポリシーの指定」
    この図の説明(create_ldbal_healthcheck.png)
  14. 「詳細設定の表示」リンクを選択し、バックエンド・セットのわかりやすい名前(pia_backendsetなど)を入力します。

    Cloud Managerで使用するために入力した名前をノートにとります。

    「ロード・バランサの作成」ページ、「バックエンド・セット名」セクション
    この図の説明(create_ldbal_backendset_name.png)
  15. 「セッション永続性」タブおよび「アプリケーションCookie永続性の有効化」オプションを選択します。
  16. Cookie名を入力します

    プロビジョニングされた環境にロード・バランサを構成する場合、構成プロセスでは、このCookie名を使用してWebサーバー(PIA)ドメイン構成を更新します。

    「ロード・バランサの作成」ページ、「セッション永続性」セクション
    この図の説明(create_ldbal_appl_cookie.png)
  17. 「次」をクリックします。
  18. リスナーを構成するには、名前を入力します。Cloud Managerで使用するために入力した名前をノートにとります。
  19. リスナーが処理する次のいずれかのタイプのトラフィックを選択します。
    • HTTPS
    • HTTP
    • HTTP/2
    • TCP
    「ロード・バランサの作成」ページ、「リスナーの構成」セクション
    この図の説明(create_ldbal_listener.png)
  20. HTTPS、HTTP/2またはTCPを選択した場合は、SSL証明書、認証局(CA)証明書および秘密キーを指定します。参照してコンピュータ上のファイルを検索するか、内容をコピーして貼り付けます。

    Oracle Cloud Infrastructureドキュメントのロード・バランサのSSL証明書を参照してください。

    SSLを有効にすることをお薦めします。この時点で証明書を追加しない場合は、次の項で説明するように、ロード・バランサの作成後にリスナーに追加できます。

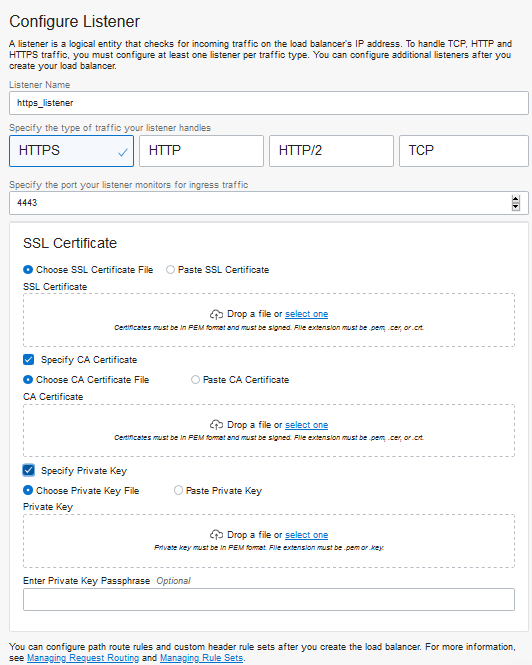

    リスナーの構成ページ、SSL証明書の追加
    この図の説明(create_ldbal_sslcert.png)
  21. イングレス・トラフィックを監視するリスナーのポートを入力します。
  22. 「次」をクリックします。
  23. ロギング・ページで、デフォルトを受け入れて「送信」をクリックします。

既存のロード・バランサのリスナーへのSSL証明書の追加(オプション)

SSL証明書は、ロード・バランサの作成完了後に追加できます。Cloud Managerで環境を構成する前に、証明書を追加します。

  1. 必要に応じて、Oracle Cloud Infrastructureにサインインし、ウィンドウの左上にあるメニューから「ネットワーキング」、「ロード・バランサ」の順に選択します。
  2. ロード・バランサを探し、「アクション」メニューから「詳細の表示」を選択します。
  3. ロード・バランサの詳細ページで、左側の「リソース」リンクから「証明書」を選択します。
  4. 「証明書の追加」をクリックします。
  5. 証明書の名前を入力します。

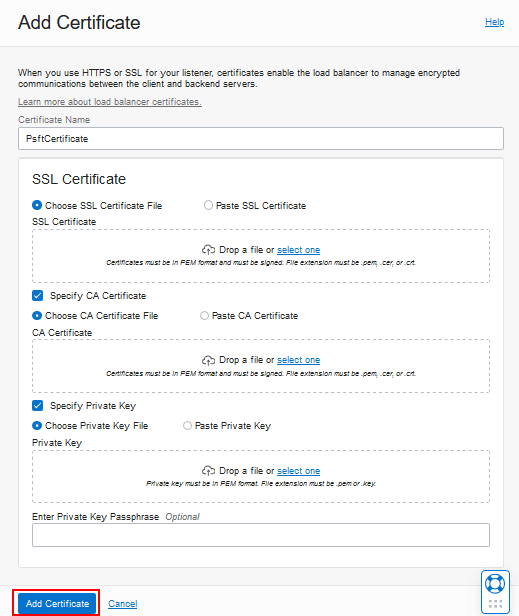

    証明書の追加ページ
    この図の説明(addcert_existing_ldbal.png)
  6. SSL証明書、認証局(CA)証明書および秘密キーを指定します。参照してコンピュータ上のファイルを検索するか、内容をコピーして貼り付けます。

    Oracle Cloud Infrastructureドキュメントのロード・バランサのSSL証明書を参照してください。

  7. 「証明書の追加」をクリックします。
  8. ロード・バランサの詳細ページで、左側の「リソース」リンクから「リスナー」を選択します。
  9. リスナーのアクション・メニューから「編集」を選択します。
  10. 「プロトコル」を選択します。

    HTTPSまたはHTTP/2を選択すると、「SSLの使用」オプションが選択されます。「TCP」を選択した場合、オプションは有効になり、選択する必要があります。

    「リスナーの編集」ページ
    この図の説明(addcert_edit_listener.png)
  11. 証明書とバックエンド・セットを選択します。
  12. 「変更の保存」をクリックします。

ステップ4: ロード・バランサを使用するためのPeopleSoft環境の構成

クラウド・マネージャにサインインして、ロード・バランサを使用するようにPeopleSoft環境を構成します。環境の「ロード・バランサ設定」ページで構成を完了します。

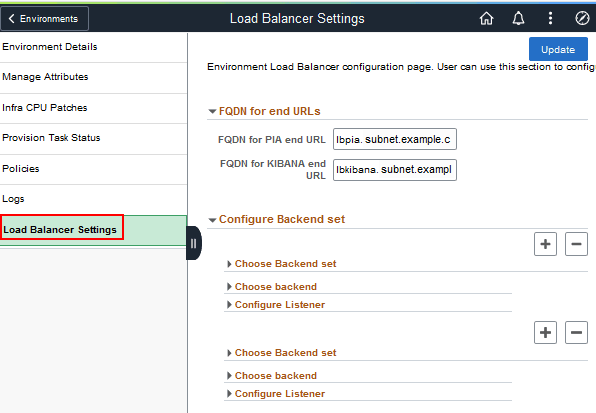

クラウド・マネージャの「ロード・バランサ設定」ページ
この図の説明(cldmgr_config_ldbal.png)

PeopleSoft環境の構成の詳細な手順は、PeopleSoft Cloud Managerドキュメントのロード・バランサ設定の構成に関する項を参照してください。Oracle Help CenterでPeopleSoft Cloud Managerページを選択します。

次のステップ

PeopleSoft Cloud Manager用のOracle Cloud Infrastructureでの定義済タグの作成(オプション)
