막대 차트 위젯 생성 및 표시

시작하기 전에

이 20분짜리 OBE에서는 JD Edwards EnterpriseOne Orchestrator Studio를 사용하여 여러 계열 값이 포함된 막대 차트를 표시하는 위젯을 생성하는 방법을 이해합니다. 이를 통해 사용자는 EnterpriseOne에서 지정된 회사의 각 비즈니스 단위에 대한 비용과 지출을 비교할 수 있습니다.

배경

차트 유형 위젯은 EnterpriseOne의 정보 표시를 크게 향상시킬 수 있습니다. 위젯을 사용하여 구성된 페이지의 타일에 차트를 표시할 수 있습니다.

필요 사항

툴 릴리스 9.2.9.3 이상 및 연관된 툴 롤업 ESU가 적용된 JD Edwards EnterpriseOne 릴리스 25 환경에 액세스합니다. Oracle Cloud Infrastructure에서 실행되는 JD Edwards EnterpriseOne Trial Edition은 적합하지만 적절한 툴 릴리스에서 모든 환경을 사용할 수 있습니다.
Orchestrator Studio에 액세스합니다.
WIDGET(Feature Security and UDO Action Security for Widgets)
복합 페이지(COMPOSITE)에 대한 기능 보안 및 UDO 작업 보안입니다.

비즈니스 단위별 지출을 가져오는 통합관리 생성

이 연습에서는 Orchestrator Studio를 사용하여 각 비즈니스 단위에 대한 구매 주문 수를 인출하는 데이터 요청 통합관리를 생성합니다.

Orchestrator Studio에 액세스합니다.
데이터 요청 아이콘을 누른 다음 새로 만들기 단추를 누릅니다.

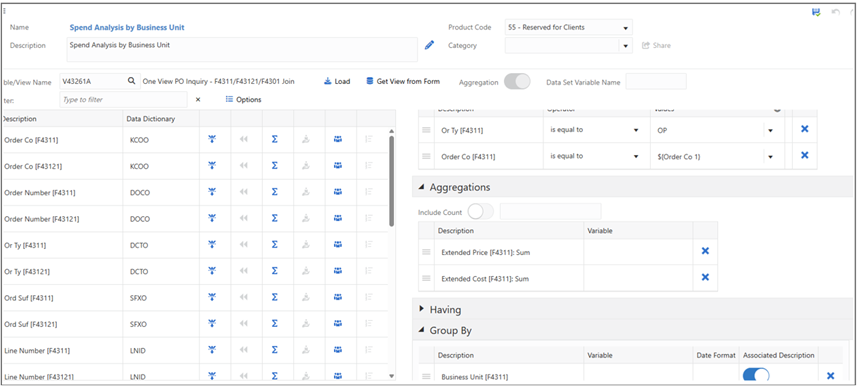

[데이터 요청 설계] 페이지에서 다음 필드에 정보를 입력합니다.

이름 =Spend Analysis by Business Unit

제품 코드 드롭다운 목록을 누르고 55~59 사이의 고객 제품 코드를 선택합니다.
Table/View Name 필드에 V43261A를 입력합니다.
로드를 누릅니다.
집계 옵션을 사용으로 설정합니다.
Filter 필드에 Or Ty를 입력합니다.
Or Ty [F4311] (DCTO) 행에서 Filter 아이콘 을 눌러 오른쪽의 Filter Criteria 섹션에 추가합니다.
다음 값을 설정합니다.
- 연산자= is equal to
- 값= OP
왼쪽에서 Filter 필드의 값을 Co로 변경합니다.
Order Co [F4311](KCOO) 행에서 필터 아이콘 을 눌러 오른쪽의 필터 기준 섹션에 추가합니다.
왼쪽에서 Filter 필드의 값을 Extended로 변경합니다.
확장 가격 [F4311](AEXP) 행에서 집계 아이콘 을 누르고 합계를 선택합니다.
확장 비용 [F4311](ECST) 행에서 집계 아이콘을 누르고 합계를 선택합니다.
왼쪽에서 Filter 필드의 값을 Business Unit.로 변경합니다.
MCU(비즈니스 단위 [F4311]) 행에서 그룹화 기준 아이콘 을 눌러 오른쪽의 그룹화 기준 섹션에 추가합니다.
그룹화 기준 섹션에서 연관된 설명 옵션을 사용으로 설정합니다.
데이터 요청을 저장합니다.

[관리] 메뉴에서 조정 생성을 누릅니다. Name 및 Description 필드에 기본값을 유지합니다.

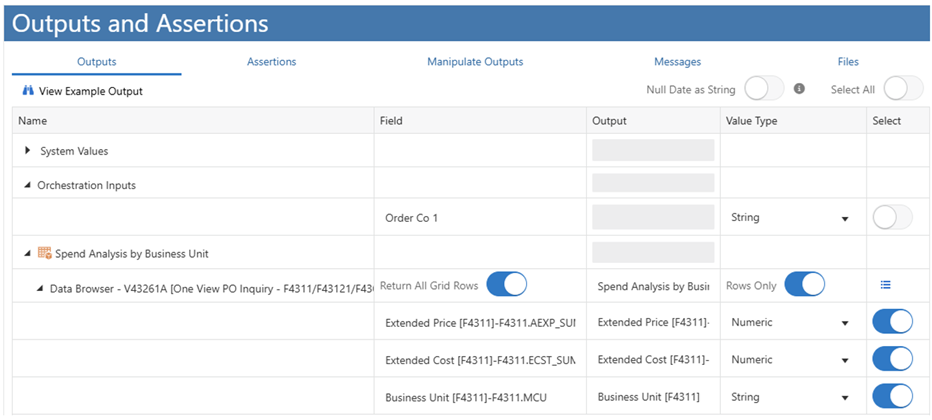

종료 노드를 누르고 출력 및 검증을 누릅니다.
모든 반환 필드가 활성화되었는지 확인합니다. 그렇지 않은 경우 모두 선택 옵션을 사용으로 설정합니다.

조정을 저장합니다.

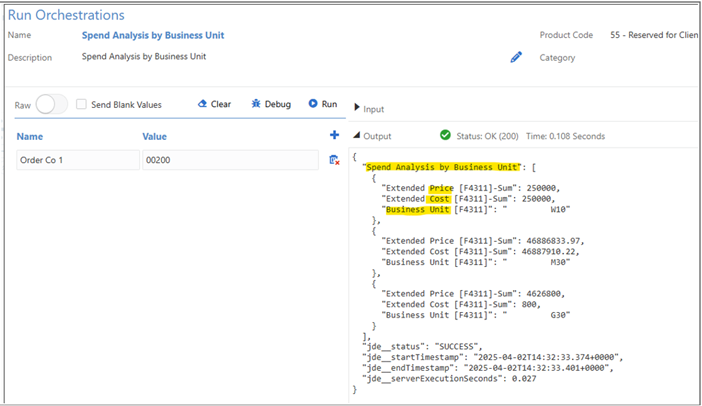

시작 노드를 두 번 눌러 [조정 실행] 페이지를 실행합니다.
Order Co1의 Value 필드에 00200 를 입력하고 Run을 누릅니다.
결과에는 이름이 "비즈니스 단위별 지출 분석"인 배열이 표시되며 각 레코드에는 가격 합계, 비용 합계 및 비즈니스 단위 설명이 포함됩니다.

비즈니스 단위별 막대 지출 차트를 표시하는 위젯 생성

이 연습에서는 비즈니스 단위별 지출 막대 차트를 표시하는 위젯을 생성합니다.

조정 실행 페이지를 닫고 조정으로 돌아갑니다.
관리 메뉴를 누르고 위젯 생성을 선택합니다.
Widget 페이지에서 기본 Name 및 Description을 유지하고 다음 필드를 완성합니다.
- 위젯 유형 = Chart
- 제목= Spend Analysis by Business Unit
- 차트 유형 = Bar
- 범례 표시 = Enable
- 확대/축소 및 스크롤 사용 = Disable
데이터 소스 탭을 누릅니다.
입력 섹션에서 주문 Co 1 필드에 대해 위젯 입력 옵션을 사용으로 설정합니다.
Inputs 섹션에서 Name 필드의 값을 Company로 변경합니다.
Default Value에 00200를 입력합니다.

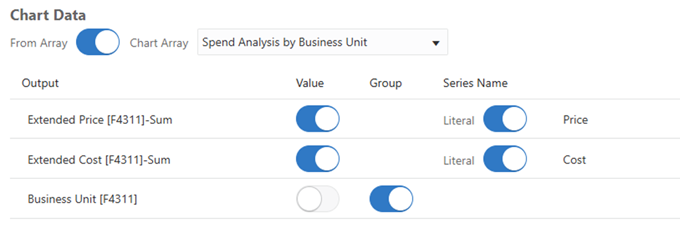

[차트 데이터] 섹션에서 From Array가 사용으로 설정되고 첫번째 배열이 자동으로 선택되었는지 확인합니다.
차트 데이터 섹션에서 합산 가격 [F4311]-합계 및 합산 비용 [F4311]-합계에 대해 값 옵션을 사용으로 설정합니다.
합산 가격 [F4311]-합계 및 합산 비용 [F4311]-합계에 대해 시리즈 이름 열에서 리터럴 옵션을 사용으로 설정합니다.
합산 가격 [F4311]-합산 및 합산 비용 [F4311]-합산에 대해 각각 Price 및 Cost 으로 값을 입력합니다.
비즈니스 단위 [F4311]에 대해 그룹 옵션을 사용으로 설정합니다.

Save를 누릅니다.

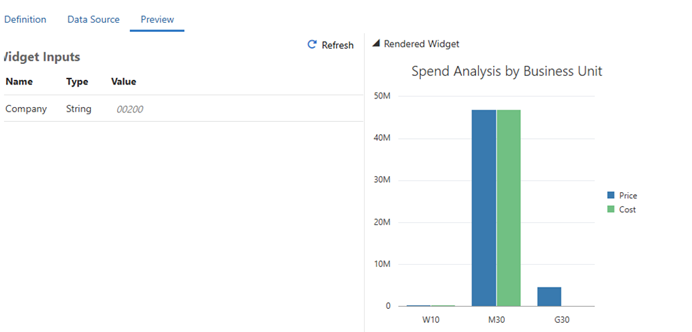

미리보기 탭을 누릅니다.
위젯이 자동으로 처리되고 미리보기에는 막대 차트가 표시됩니다.

자세한 내용을 보려면 Company에 00001 으로 값을 입력하고 Refresh 버튼을 눌러 해당 회사의 차트를 확인합니다.

EnterpriseOne에 위젯 표시

이 연습에서는 비즈니스 단위 위젯별 지출 분석을 표시하도록 구성된 페이지를 구성합니다.

오른쪽 위에 있는 도구 드롭다운 목록에서 JD Edwards EnterpriseOne을 선택합니다.
사용자 이름 아래의 메뉴에서 콘텐츠 관리를 누른 다음 조합 페이지를 누릅니다.
이전 OBE에서 생성한 것과 동일한 페이지를 사용하거나 [이름] 필드에서 (생성) 옵션을 선택합니다.
작성된 새 페이지를 작성하려면
1. 화면 왼쪽 위에 있는 Create New Content(새 콘텐츠 생성) 버튼(더하기가 있는 페이지)을 누릅니다.

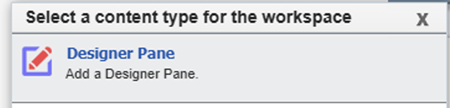

2. 디자이너 창을 선택합니다.

  Designer 창

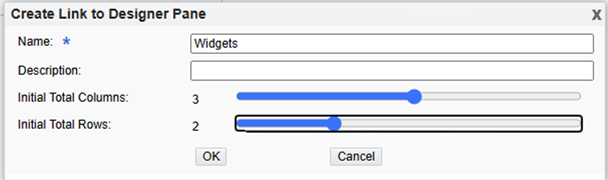

3. 창의 이름(예: Widgets)을 입력합니다.
4. Initial Total Columns 및 Initial Total Rows 슬라이더를 3 x 2 그리드로 이동합니다.
5. 확인을 누릅니다.
6. 기본 페이지 제목 옆에 있는 편집(연필) 아이콘을 누르고 제목을 삭제합니다.
7. 연필 아이콘 옆에 있는 페이지 구성(기어) 아이콘을 누릅니다. 다음 값을 입력합니다.
  - 설명 표시 = Hover Only
  - 스타일= Large Icons
8. 확인을 누릅니다.
디자이너 창의 첫번째 빈 셀을 가리키고 더하기 아이콘을 누릅니다.
위젯 타일을 생성하려면 다음 값을 입력하십시오.
- 타일 유형 = Widget
- 위젯= #Spend Analysis by Business Unit (Spend Analysis by Business Unit) – Chart
위젯 입력 창의 회사(문자열) 필드에 00200을 입력하고 확인을 누릅니다.
스타일 드롭다운 목록에서 상자 없음을 선택하고 제목을 Manufacturing/Distribution Co. Spend Analysis으로 변경합니다.
설명 필드에 간단한 설명을 입력하거나 클리너 타일에 대해 비워 둡니다.
확인을 눌러 [타일 구성] 창을 닫습니다.
작성된 페이지 디자이너의 맨 위에 있는 저장 단추를 누릅니다.
작성된 페이지의 이름(예: Widgets)을 입력합니다(새 페이지인 경우). Widgets라는 이름이 이미 있는 경우 Widgets2를 사용합니다.

확인을 누릅니다.

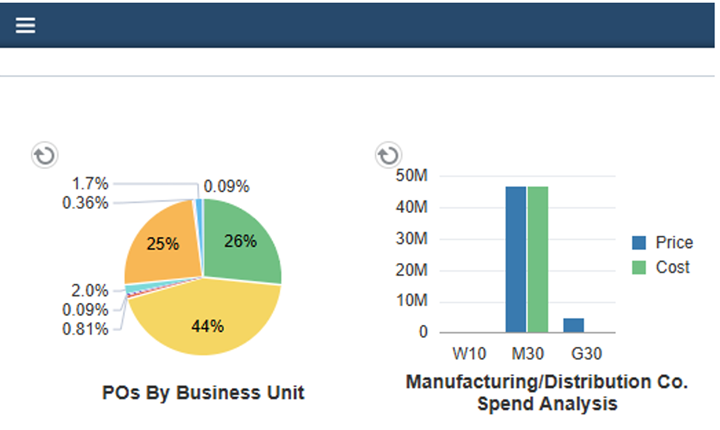

오른쪽 상단에 있는 X 아이콘을 눌러 디자이너 페이지를 닫습니다. 새 작성 페이지가 막대 차트 위젯과 함께 표시됩니다.
