구조

Oracle Cloud VMware Solution은 VMware HCX를 사용하여 온-프레미스 SDDC에서 Oracle Cloud VMware Solution으로 애플리케이션 이동성 및 워크로드 마이그레이션을 제공합니다.

HCX는 구매한 라이센스 유형(고급 또는 엔터프라이즈) 을 기반으로 다양한 서비스를 제공합니다. Oracle Cloud VMware Solution에서 HCX는 매월 범용 크레딧 청구에 포함되지 않은 별도의 라이센스가 있는 추가 기능 서비스입니다. vSphere, VMware vSAN 및 VMware NSX에 대한 범용 크레딧 덮개 소프트웨어 라이센스입니다.

HCX는 온프레미스 네트워크와 Oracle Cloud VMware Solution 간의 연결에 Oracle Cloud Infrastructure FastConnect 서비스를 사용합니다. FastConnect는 1Gbps 및 10Gbps 포트 속도로 대기시간이 짧고 높은 처리량의 네트워크 연결을 제공하여 하이브리드 클라우드 운영에서 원활한 환경을 제공할 수 있게 해 줍니다.

클라우드 관리자를 위한 일반적인 작업은 vMotion를 사용하여 vm의 실시간 마이그레이션을 수행하는 것입니다. 이 경우 속도는 250개 Mbps가 필요합니다. 그러나 HCX WAN 최적화를 사용하면 100 Mbps보다 낮은 속도로 vMotion 마이그레이션을 수행할 수 있습니다.

구조 설정을 위한 상위 레벨 단계 검토

다음은 Oracle Cloud VMware Solution으로 VMware HCX를 설정하기 위한 상위 레벨 단계입니다. 이 단계에서는 네트워크 연결이 이미 사용되고 있다고 가정합니다.

1. 구현 준비:
   1. 소스(온-프레미스) 및 Oracle Cloud VMware Solution에 HCX Enterprise Manager를 배포합니다.
   2. 초기 구성을 수행합니다.
2. 하이브리드 상태를 설정합니다. 이 단계에서 SD-WAN 터널이 작성됩니다.
   1. Oracle Cloud VMware Solution HCX Manager를 사용하여 온-프레미스 HCX Manager를 쌍합니다.
   2. 서비스 메시 및 상호 연결을 만듭니다. 서비스 상호 연결 결과로 HCX-IX, HCX-WAN-OPT 및 HCX-NET-EXT 어플라이언스가 소스 및 원격 사이트에 배포됩니다.
3. FastConnect 및 인터넷을 통해 네트워크를 확장함으로써 네트워크를 확장합니다.
4. vMotion 마이그레이션, 대량 마이그레이션 및 vCenter 간 마이그레이션을 수행합니다.

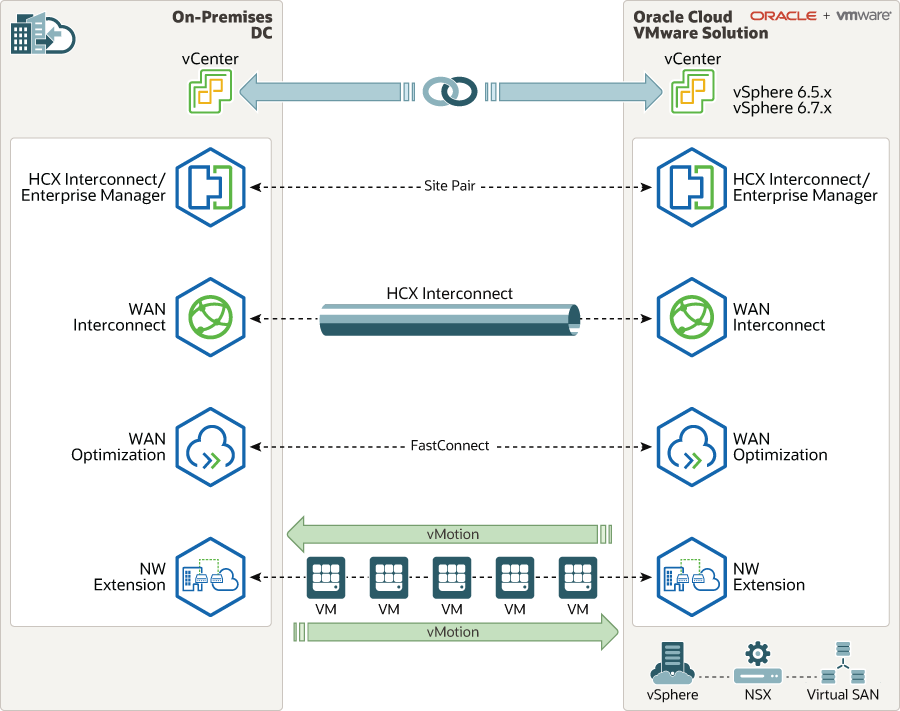

이 다이어그램은 다음 단계로 인한 구조를 보여줍니다. hcx_ocvs_topology.png 그림에 대한 설명

HCX 서비스 이해

Oracle Cloud VMware Solution의 하이브리드 배포에 다음 HCX 서비스를 사용할 수 있습니다.

• HCX Enterprise Manager: 온프레미스 측의 시스템 관리 구성요소로, 항상 “소스”(온프레미스 네트워크 또는 다른 SDDC 플랫폼) 로 배포됩니다.
• HCX Cloud/Enterprise Manager: 클라우드의 시스템 관리 구성요소로, 항상 “대상”(Oracle Cloud VMware Solution) 으로 배포됩니다.
• HCX-IX: 이 상호 연결 서비스는 관리, 마이그레이션, 복제 및 재해 복구 작업을 지원합니다. 온프레미스 SDDC 및 Oracle Cloud VMware 솔루션에 가상 어플라이언스로 배포됩니다.
• HCX-WAN-OPT: 이 WAN 최적화 서비스는 상호 연결(HCX-IX) 서비스와 함께 작동하여 중복 제거, 압축 및 라인 조절 기술의 조합을 통해 네트워크 성능을 향상시킵니다. 온프레미스 SDDC 및 Oracle Cloud VMware 솔루션에 가상 어플라이언스로 배포됩니다.
• HCX-NET-EXT: 이 네트워크 확장 서비스는 온프레미스 SDDC와 Oracle Cloud VMware 솔루션 간에 계층 2네트워크를 확장하는 데 도움이 됩니다. 온프레미스 SDDC 및 Oracle Cloud VMware 솔루션에 가상 어플라이언스로 배포됩니다.
