VMware 구성

VMware HCX가 설치된 상태에서 이제 Oracle Cloud VMware 솔루션에 대한 구현 구성을 완료할 수 있습니다. 이러한 작업에는 HCX 커넥터에서 온-프레미스 컴퓨트 프로파일을 생성하고 사이트 쌍, 서비스 메시 및 상호 접속, 네트워크 확장 구성이 포함됩니다. 그런 다음 HCX를 마이그레이션할 수 있습니다.

HCX 커넥터에서 온-프레미스 컴퓨트 프로파일 생성

HCX 커넥터에서 온-프레미스 컴퓨트 프로파일을 생성합니다.

1. 온-프레미스 vCenter 서버 메뉴의 플러그인을 사용하여 온-프레미스 HCX 커넥터에 로그인합니다.
2. 기반 구조 섹션에서 상호 접속 을 누릅니다.
3. Compute Profile(컴퓨트 프로파일) 을 누릅니다.
4. 이 Playbook의 "시작하기 전에" 항목에서 참조하는 VMware 사용자 설명서의 "컴퓨트 프로파일 생성" 에 설명된 대로 컴퓨트 프로파일 생성 을 누르고 프로파일을 생성합니다.

사이트 쌍 구성

다음 절차에 따라 사이트 쌍을 구성할 수 있습니다.

1. vCenter Server에 로그인합니다. 메뉴에서 HCX를 선택합니다.
2. Infrastructure 아래에서 Site Pairing을 선택합니다.
3. 사이트 쌍 추가 를 누르고 필요한 세부정보를 입력합니다.
   로컬 사이트가 제공되며 두 사이트(온-프레미스 SDDC 및 Oracle Cloud VMware 솔루션) 간에 쌍을 설정하려면 원격 사이트 세부정보를 제공해야 합니다. HCX 버전에 따라 다른 사용자 인터페이스가 나타날 수 있습니다. vCenter SSO 인증서를 제공해야 합니다.

상호 연결 구성

다음으로 서비스 메시 및 상호 연결을 구성하여 HCX-IX, HCX-WAN-OPT 및 HCX-NET-EXT에 필요한 어플라이언스를 생성합니다.

이는 컴퓨트 프로파일을 만든 다음 서비스 메시를 만드는 2단계 프로세스입니다.

1. 다음 절차를 사용하여 컴퓨트 프로파일을 만듭니다.
   1. vCenter Server에 로그인합니다. 메뉴에서 HCX를 선택합니다.
   2. [기반 구조] 아래에서 상호 접속 을 선택합니다.
   3. Network Profiles(네트워크 프로파일) 탭을 선택합니다.

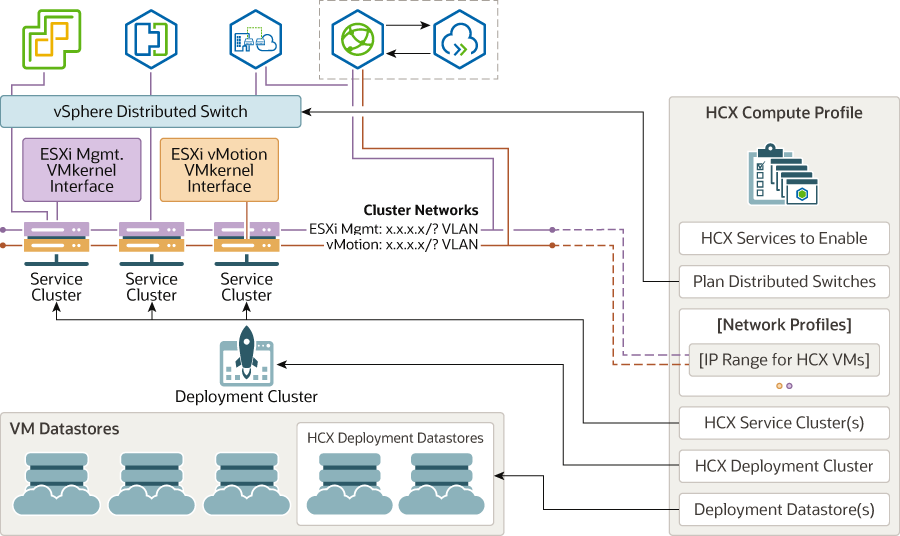

      HCX-Management, HCX- vMotion, HCX-Replication 및 HCX-Uplink에 대한 네트워크 프로파일을 생성합니다. DVS(분산 스위치) 또는 VSS(표준 스위치) 에서 직접 참조되는 포트 그룹입니다. NSX가 설계의 일부인 경우 NSX에서 네트워크를 참조할 수 있지만 모든 HCX 관리 네트워크 및 ESXi 네트워크에 연결할 수 있는지 확인합니다. 컴퓨트 프로파일을 만들 때는 이러한 네트워크 프로파일을 참조합니다. hcx_compute_profile.png 그림 설명

   4. 컴퓨트 프로파일 탭을 누른 다음 컴퓨트 프로파일 생성 을 누릅니다.
   5. 컴퓨트, 스토리지 및 네트워크에 대한 환경에 따라 마법사를 수행합니다.
      DVS의 네트워크 확장에서 NSX 네트워크 확장으로 Overlay-TZ를 사용합니다. DVS 네트워크 확장 스위치를 기반으로 여러 HCX-IX, HCX-WAN-OPT 및 HCX-NET-EXT 어플라이언스가 배치되며 IP 주소 범위의 사용 가능한 풀이 필요합니다. 따라서 이 배치에 필요한 IP 주소를 계산해야 합니다.
   6. 프로세스를 반복하여 다른 사이트의 HCX에 대한 컴퓨트 프로파일을 만듭니다.
2. 서비스 메시를 만듭니다. Sentinel 관리는 이 솔루션 Playbook의 범위를 벗어납니다. 필요한 모든 어플라이언스가 소스 및 대상 사이트에 배치되었습니다. 예를 들어 HCX-IX, HCX-WAN-OPT 및 HCX-NET-EXT용 어플라이언스는 컴퓨트 프로파일을 생성할 때 선택한 기능을 기반으로 배치됩니다.
   1. 서비스 메쉬 탭을 클릭한 다음 서비스 메쉬 작성 을 클릭합니다.
   2. 마법사를 따르고 소스 및 대상 컴퓨트 프로파일을 선택하여 서비스 메시를 만듭니다.
      [작업] 섹션에서 생성 진행률을 검증합니다. 반드시 필요한 경우가 아니면 업링크 인터페이스를 대체하지 마십시오. 나머지 구성 세부정보는 트래픽 셰이핑과 같은 고급 네트워킹 요구 사항에 따라 달라집니다.

      오류가 발생하면 문제를 해결하여 서비스 메시를 만드는 프로세스를 반복합니다.

네트워크 확장 구성

서비스 메시가 성공적으로 만들어졌으므로 필요한 네트워크를 온프레미스 SDDC에서 Oracle Cloud VMware 솔루션으로 확장합니다.

1. 서비스 에서 네트워크 확장 으로 이동하고 네트워크 확장 을 누릅니다.
2. 마법사를 따라 확장을 위한 네트워크 및 게이트웨이 세부 정보를 선택합니다.
3. 네트워크 확장 작업이 성공적으로 완료되었는지 확인합니다.

HCX 마이그레이션

이제 모든 구현 및 구성 작업이 성공적으로 완료되었으므로 HCX 마이그레이션 및 재해 복구 서비스를 사용하여 애플리케이션 이동성을 수행할 수 있습니다. 이 태스크를 통해 HCX 및 Oracle Cloud VMware 솔루션을 사용하여 가장 중요한 사용 사례를 충족하기 위해 운영 일관성을 유지할 수 있습니다.

1. vCenter Server에 로그인합니다. 메뉴에서 서비스, 마이그레이션 순으로 선택합니다.
2. vMotion 또는 대량 마이그레이션이 포함된 마이그레이션 태스크를 수행합니다.

   주:

   VMware KB 56991에서 VDS/VSS와 NSX-T(N-VDS) 스위치 간의 vMotion 제한 사항을 참조하십시오.
3. 전송에 적합한 옵션을 선택합니다.
