Oracle AI Database@AWS의 네트워크 토폴로지에 대해 알아보기
- 기본 연결을 설정합니다.
- Transit VPC 연결
- 여러 VPC를 하나의 ODB 네트워크에 연결
- 하나의 VPC에서 여러 ODB 네트워크로
- 다중 VM 클러스터
- 허브 및 스포크가 있는 동일한 리전의 VPC 간 연결
- 허브 및 스포크를 사용한 리전 간 연결
- 허브 및 스포크와의 온프레미스(하이브리드) 연결
Oracle Exadata Database Service on Dedicated Infrastructure 및 Oracle Autonomous AI Database on Dedicated Exadata Infrastructure의 네트워크 토폴로지를 선택하는 경우 다음 사항을 고려하십시오.
- 각 VM 클러스터는 단일 가용성 영역 내에서 단일 ODB 네트워크에 연관될 수 있습니다.
- 각 ODB 네트워크 또는 Exadata Infrastructure는 해당 가용성 영역 내에 여러 VM 클러스터를 호스트할 수 있습니다.
- 하나의 ODB 네트워크는 최대 45개의 피어링 연결을 지원할 수 있습니다.
- VPC는 서로 다른 ODB 네트워크에 대해 여러 피어링 연결을 설정할 수 있지만 각 ODB 네트워크에 대해 하나의 피어링 연결만 설정할 수 있습니다.
- VM 클러스터는 ODB 네트워크 간에 이동할 수 없습니다.
- ODB 네트워크는 동일한 AWS 조직 내에서 서로 다른 AWS 계정과 공유할 수 있습니다.
- AWS Transit Gateway 또는 AWS Cloud WAN을 사용하여 동일하거나 다른 AWS 계정의 VPC를 ODB 네트워크에 연결합니다.
- IP 주소는 클라이언트 서브넷의 CIDR 범위에서 VM 클러스터에 자동으로 지정됩니다.
- CIDR 블록은 AWS VPC 서브넷, OCI VCN 또는 모든 데이터베이스 클라이언트와 겹치지 않아야 합니다. 다음 사항을 고려하십시오.
- 클라이언트 서브넷: 최소 크기가
/27인 전용 CIDR 블록을 할당합니다. Oracle은 향후 확장을 수용하기 위해 클라이언트 서브넷 CIDR에/24를 사용할 것을 권장합니다. - 백업 서브넷(Oracle Autonomous AI Database의 경우 선택 사항): 최소값이
/28인 별도의 CIDR 블록을 할당합니다.
- 클라이언트 서브넷: 최소 크기가
- AWS Transit Gateway 또는 AWS Cloud WAN을 통과하는 가용성 영역과 지역 간의 네트워크 트래픽은 AWS에서 추가 비용이 발생할 수 있습니다.
- Oracle은 허브-스포크 네트워크 토폴로지를 구현할 때 ODB network와 피어링된 VPC를 전송 VPC 허브로 사용할 것을 권장합니다.
기본 연결 정보
다음 아키텍처는 Oracle AI Database@AWS에 연결된 하나의 VPC를 보여줍니다.
db-aws-default-connectivity-oracle.zip#GUID-07C868F1-B66D-4CD0-B448-065FEB30C408
응용 프로그램 격리를 유지하려면 각 응용 프로그램에 대해 서브넷을 분리합니다. 애플리케이션 VPC는 Oracle AI Database에 대한 ODB 피어링 연결을 사용하여 ODB 네트워크에 연결됩니다.
Transit VPC 연결 정보

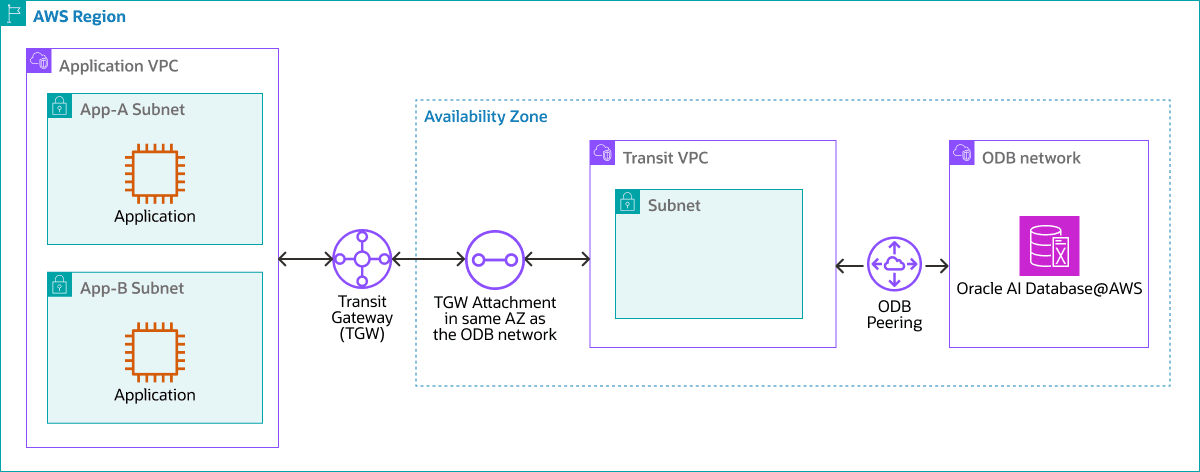

다음 아키텍처는 Oracle AI Database@AWS로의 전송 게이트웨이별 애플리케이션 라우트 하나를 보여줍니다.
db-aws-transit-vpc-oracle.zip#GUID-EE9CDB9A-7387-4E4E-8601-941EA79BAA4C
다중 VPC-1개의 ODB 네트워크 정보

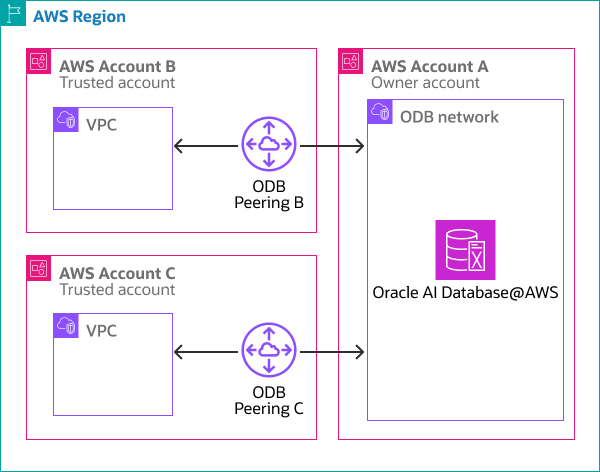

다음 아키텍처는 하나의 ODB 네트워크에 대한 개별 AWS 계정의 여러 VPC를 보여줍니다.
다수 vpc-one-odbnetwork-oracle.zip#GUID-67418260-AE6C-4030-B959-3C6A2586E6AF
애플리케이션 격리를 유지하려면 여러 VPC에서 애플리케이션을 분리합니다. 애플리케이션 VPC는 Oracle AI Database에 대한 각 ODB 피어링 연결을 사용하여 ODB 네트워크에 연결됩니다.
하나의 VPC-다중 ODB 네트워크 정보

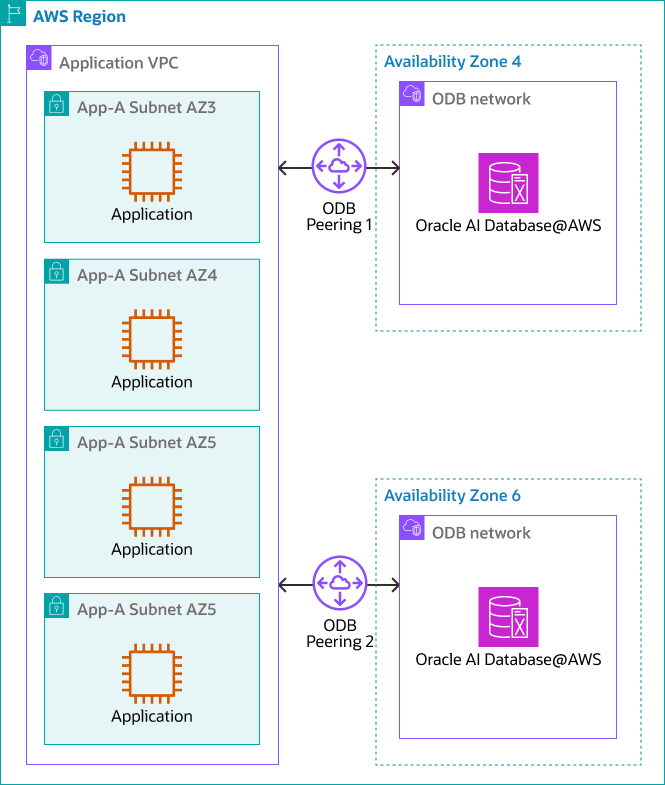

다음 아키텍처는 하나의 VPC에서 여러 ODB 네트워크를 보여줍니다.
1-vpc-다중-odbnetworks-oracle.zip#GUID-87045949-12F3-4C63-911E-8495138C2257
애플리케이션 VPC는 Oracle AI Database에 대한 각 ODB 피어링 연결을 사용하여 여러 ODB 네트워크에 연결됩니다.
다중 VM 클러스터 연결 정보
Oracle Exadata Database Service 및 Oracle Autonomous AI Database는 각각 자체 ODB 네트워크 내에 있는 여러 VM 클러스터를 배포하여 환경 간에 논리적 분리를 제공합니다. ODB 네트워크를 서로 다른 AWS 계정에 공유하여 격리를 제공할 수 있습니다.
다음 아키텍처는 여러 VM 클러스터가 포함된 Oracle AI Database@AWS의 토폴로지를 보여줍니다.
db-aws-다중 vm-클러스터-oracle.zip#GUID-FF2AD0DB-9943-413A-9694-0743FC0375F4
Exadata VM 클러스터와 자율운영 VM 클러스터를 모두 지원하는 단일 ODB 네트워크 내에 여러 VM 클러스터를 배포할 수 있습니다.
허브 및 스포크가 있는 동일한 지역의 교차 VPC 연결 정보
다음 사용 사례에 이 토폴로지를 사용합니다.
- 애플리케이션 계층과 데이터베이스 간 트래픽 검사가 필요한 경우
- 동일한 Oracle AI Database에 연결된 여러 가용성 영역에 배포되는 고가용성 애플리케이션의 경우
- 다양한 가용성 영역에 배포된 여러 업무 라인에서 중앙 집중식 데이터베이스 액세스가 필요한 애플리케이션의 경우

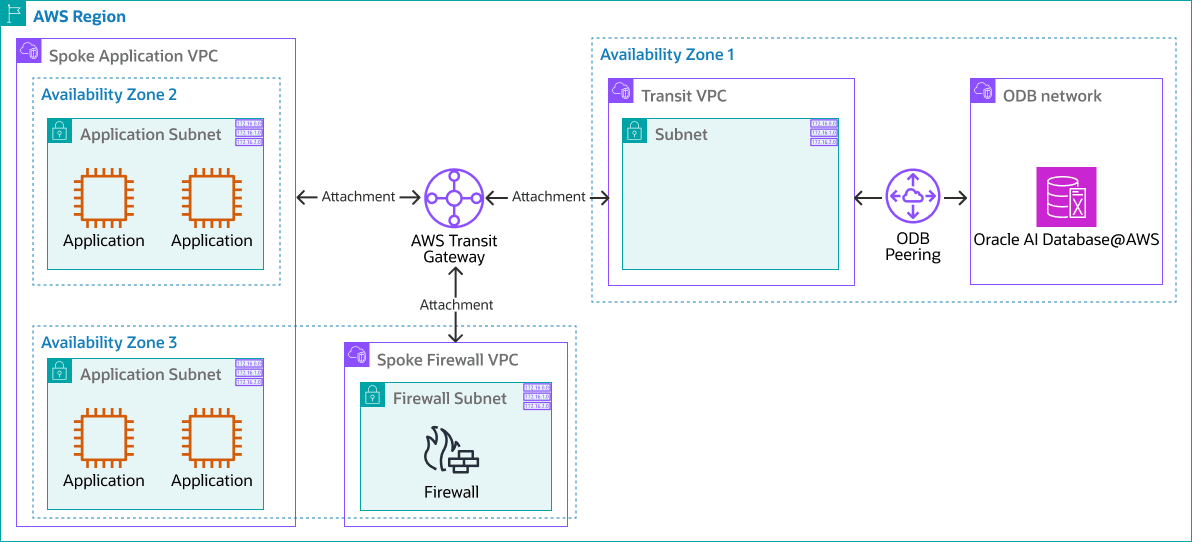

다음 토폴로지는 허브-스포크 구성을 사용하는 VPC 간 연결을 보여줍니다.
db-aws-cross-vpc-hub-spoke-oracle.zip#GUID-964EC4E2-E6F1-49F0-941C-D5F7C7831ACE
트래픽은 다음 방법 중 하나를 통해 라우팅됩니다.
- AWS Transit Gateway 또는 AWS Cloud WAN을 통해 VPC에서 ODB 네트워크로.
- 선택적으로 AWS Transit Gateway 또는 AWS Cloud WAN을 사용하여 방화벽을 통해 ODB 네트워크로 이동할 수 있습니다.
Oracle은 성능 향상을 위해 전송 VPC 서브넷에 대한 AWS Transit Gateway 연결이 ODB 네트워크와 동일한 가용성 영역에 있을 것을 권장합니다.
토폴로지를 설계할 때는 다음을 고려하십시오.
- 대기 시간은 동일한 리전의 VPC 간 연결에 따라 다를 수 있습니다. 이러한 조건에서 애플리케이션 성능을 검증합니다.
- 원활한 VPC 간 연결을 위해 AWS Transit Gateway 라우팅 테이블을 구성하거나 AWS Cloud WAN을 사용합니다.
허브 및 스포크와의 지역 간 연결 정보
다음 사용 사례에 이 토폴로지를 사용합니다.
- 지역 재해 복구 설정
- 영역 간 데이터 복제
- 원격 리전에서 중앙 집중식으로 데이터베이스 로깅 및 관리

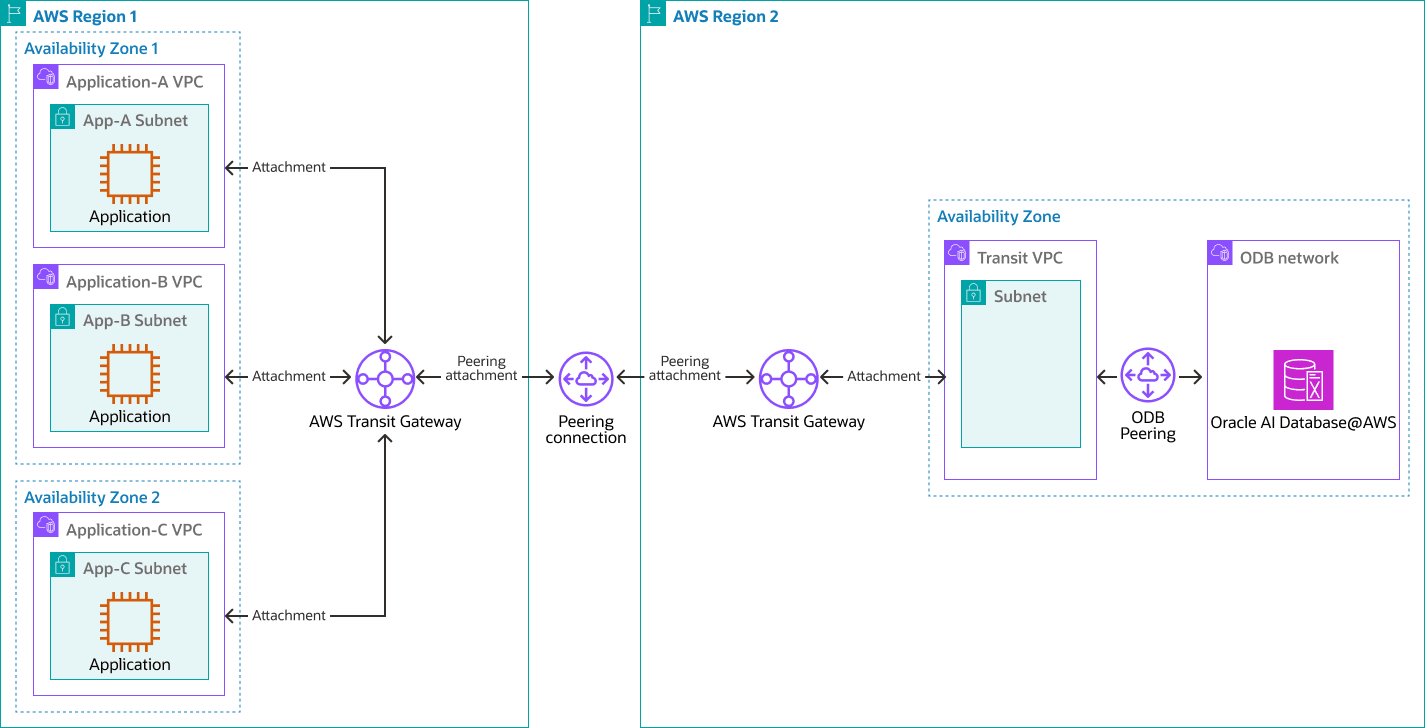

다음 토폴로지는 허브 및 스포크가 포함된 Oracle AI Database@AWS에 대한 지역 간 연결을 보여줍니다.
db-aws-cross 지역 허브 스포크 1.zip #GUID-6FD33771-261F-4A0B-95B2-B6812A76ED30
이 토폴로지는 피어링이 있는 리전마다 하나씩 두 개의 AWS 전송 게이트웨이를 배포합니다. 따라서 VPN과 같은 다른 솔루션에 비해 네트워크가 간소화되고 리전 간 대기 시간이 줄어듭니다.
이 토폴로지를 설계할 때는 다음을 고려하십시오.
- 대기 시간은 위치에 따라 다를 수 있습니다. 이러한 조건에서 애플리케이션 성능을 검증합니다.
- 또는 지역 간 연결에 AWS Cloud WAN을 사용할 수도 있습니다.
허브 및 스포크와의 온프레미스(하이브리드) 연결 정보
다음 사용 사례에 이 토폴로지를 사용합니다.
- 온프레미스에서 클라우드로 마이그레이션.
- 재해 복구를 위해 온프레미스 애플리케이션과 데이터베이스를 클라우드로 복제합니다.
- 온프레미스 및 AWS에서 애플리케이션을 통합합니다.

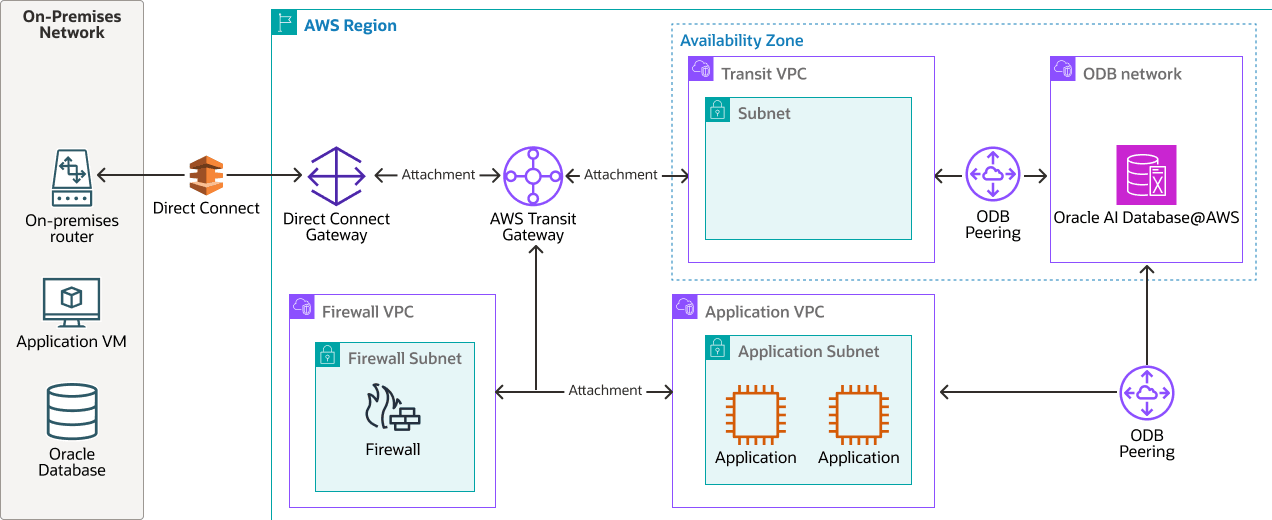

다음 아키텍처는 허브 및 스포크와의 온프레미스 연결을 위한 토폴로지를 보여줍니다.
db-aws-프리-하이브리드-허브-스포크-oracle.zip#GUID-0CBA3D9B-3DDB-47B3-A147-9DFCE0E7EE3F
토폴로지는 데이터베이스에 대한 액세스를 제공하기 위한 중앙 지점으로 AWS Transit Gateway를 사용합니다. 전송 게이트웨이는 온프레미스 네트워크, VPN 및 AWS Direct Connect에 대한 두 가지 연결 유형을 지원할 수 있습니다. 대기 시간 및 대역폭 요구사항으로 인해 Oracle은 다음을 권장합니다.
- 직접 연결 연결을 사용합니다.
- AWS Transit Gateway 연결을 사용하여 ODB 네트워크와 동일한 가용성 영역의 VPC 서브넷을 전송합니다.
이 토폴로지를 설계할 때는 다음을 확인하십시오.
- 대기 시간은 온프레미스 연결에 따라 다를 수 있습니다. 이러한 조건에서 애플리케이션 성능을 검증합니다.
- 또는 온프레미스 연결에 AWS Cloud WAN을 사용할 수도 있습니다.
토폴로지 구성 요소
토폴로지는 다음과 같은 주요 네트워킹 구성 요소를 사용합니다.
- Amazon 가상 프라이빗 클라우드 및 서브넷
Amazon Virtual Private Cloud(VPC)를 사용하면 정의한 가상 네트워크로 AWS 리소스를 시작할 수 있습니다. 이 가상 네트워크는 AWS의 확장 가능한 인프라를 사용할 경우의 이점과 함께 자체 데이터 센터에서 운영되는 기존 네트워크와 유사합니다. VPC를 만든 후 서브넷을 추가할 수 있습니다.
서브넷은 Amazon VPC의 IP 주소 범위입니다. Amazon EC2 인스턴스와 같은 AWS 리소스를 특정 서브넷에 생성할 수 있습니다.
- AWS Direct Connect 게이트웨이
AWS Direct Connect 게이트웨이는 가상 프라이빗 게이트웨이 기능을 기반으로 구축되며, 리전 전반에 걸쳐 최대 10개의 VPC에 연결할 수 있습니다.
- AWS 전송 게이트웨이
AWS Transit Gateway는 중앙 허브를 통해 Amazon VPC와 온프레미스 네트워크를 연결합니다. 이 연결은 네트워크를 단순화하고 복잡한 피어링 관계를 종료합니다. 전송 게이트웨이는 확장성이 뛰어난 클라우드 라우터 역할을 하며, 각 새로운 연결은 한 번만 이루어집니다.
- AWS Transit Gateway 연결
AWS Transit Gateway에 대한 Amazon VPC(VPC) 연결을 사용하면 하나 이상의 VPC 서브넷에서 트래픽을 라우팅할 수 있습니다. VPC를 전송 게이트웨이에 연결하는 경우 전송 게이트웨이가 트래픽을 라우팅하는 데 사용할 각 가용성 영역에서 하나의 서브넷을 지정해야 합니다. 가용성 영역에서 하나의 서브넷을 지정하면 해당 가용성 영역의 모든 서브넷에 있는 리소스에 트래픽이 도달할 수 있습니다.
- AWS 클라우드 WAN
AWS Cloud WAN은 클라우드 및 온프레미스 환경에서 실행되는 리소스를 연결하는 통합 글로벌 네트워크를 구축, 관리 및 모니터링하는 데 사용할 수 있는 관리형 WAN(와이드 영역 네트워킹) 서비스입니다. AWS 글로벌 네트워크에서 온프레미스 지사, 데이터 센터 및 Amazon VPC(Virtual Private Cloud)를 연결할 수 있는 중앙 대시보드를 제공합니다.
- ODB 네트워크
ODB 네트워크는 지정된 가용성 영역에 Oracle AI Database@AWS를 호스트하는 개인 네트워크입니다. Oracle 데이터베이스에 연결하기 위해 ODB 네트워크와 VPC 간에 ODB 피어링 연결을 설정할 수 있습니다.
